Rhapsody是基于UML/SysML的模型驅動開發集成環境，專注于嵌入式和實時系統。通過Rhapsody的模型驅動體系，可以快速地將應用模型部署到實時嵌入式操作系統。Rhapsody 適應迭代設計與開發，軟件開發可以在宿主機環境持續的執行和驗證，繼而生成嵌入式應用，下載到目標機進行測試。

Rhapsody同時提供了種類眾多、功能強大的 Add-Ons 擴展模塊，滿足客戶不同的應用需求。針對嵌入式軟件，Rhapsody 支持 C、C++、Java、C# 及 Ada 語言，支持完整動態代碼生成，仿真及目標環境執行功能。支持迭代開發及快速原型，便于快速交付高質量系統。

產品介紹

產品家族功能介紹

- Rhapsody Architect for Systems Engineer: 是一個面向復雜系統工程項目的基于模型的系統工程 (MBSE) 環境

- Rhapsody Architect for Software: 一個集成嵌入式軟件開發環境，使用基于UML的建模功能來設計和開發嵌入式軟件并使其可視化

- Rhapsody Model Manager: 整個工程團隊協作、共享、審查和管理設計與模型環境

- Rhapsody Designer for Systems Engineers: 將模擬和模型執行添加至MBSE環境，幫助啟用對需求、架構和行為的早期驗證功能

- Rhapsody Developer: 通過模擬、行為代碼生成和實時系統集成，開發和驗證嵌入式軟件應用程序環境

產品組成

- 支持從 DOORS 工具導入、管理并追蹤需求。分析需求并追蹤至設計、實現以及測試工件，有助于提交適合的產品并及時對需求變更做出響應

- 需求影響分析，覆蓋度分析

- 提供Synergy、RTC、CC等配置管理工具集成接口，支持并行開發與協作。提供例如DiffMerge等圖形化的模型元素比較與合并工具

- 可擴展、可定制，有助于集成到您現有的流程或是第三方工具，支持并保護現有資產

- 通過ReporterPlus工具插件或IBM RPE提供可定制化文檔自動生成

- IBM^? Rational^? Rhapsody^? 產品及擴展功能模塊關系如下圖所示：

擴展功能模塊介紹

-Rhapsody Tools and Utilities Add On

 Rhapsody 與外部環境的交互接口包，包含：

• ReporterPlus：基于模型可定制生成文檔，滿足公司及業界標準
• Gateway：提供先進的需求可追蹤能力?；谛枨蠊芾砉ぞ叩膶?、管理并追蹤需求
• Webify：可視化面板，支持快速原型測試
• XMI Toolkit：便于不同的支持XMI標準的工具之間的模型轉換
• Siemens Teamcenter SE 接口
• SOA (WSDL) 支持

• Mathworks Simulink 接口

- Rhapsody Test Conductor基于模型測試工具模塊

• 遵循 UML 規范，基于場景的嵌入式測試生成和檢驗套件
• 應用 UML 順序圖定義測試
• 使用插樁、監視、驅動等測試技術
• 參數化表示測試用例行為

• 通過不同顏色給出錯誤報告

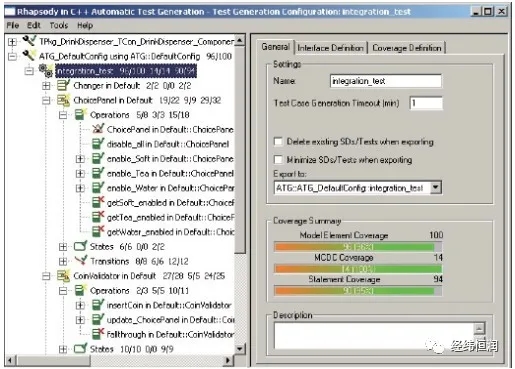

-Rhapsody Automatic Test Generation Add On Rhapsody 模型測試用例自動生成工具

• 根據UML模型生成系統和軟件的完整測試用例對于不同模塊進行針對性測試，如：模型元素覆蓋率測試，MC/DC覆蓋率測試等
• 自動生成各種測試用例用于單元測試、集成測試、回歸測試
• 提供測試用例的文本和XMI格式的輸出

• 通過Test Conductor提供白盒觀察測試執行的窗口，形成一個靈活、可擴展、可跟蹤的測試平臺

- Rhapsody Developer Rules Composer and Rules Player Add Ons

提供代碼生成定制化能力，模型轉換引擎。

主要技術功能

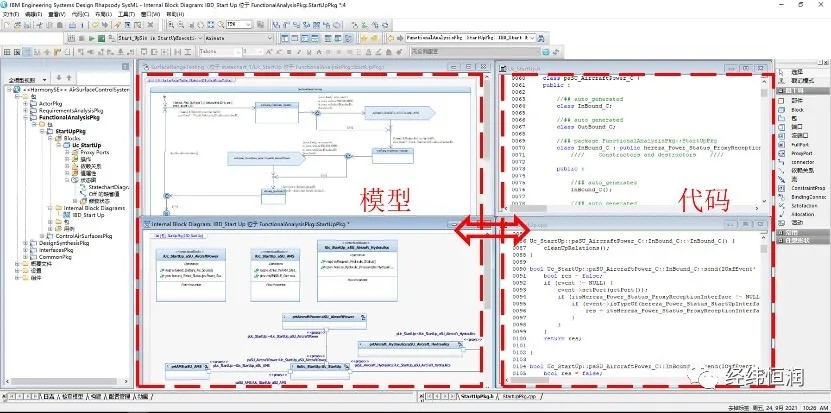

- 模型驅動的嵌入式軟件開發支持，可視化逆向工程支持

- 快速系統原型與仿真測試支持

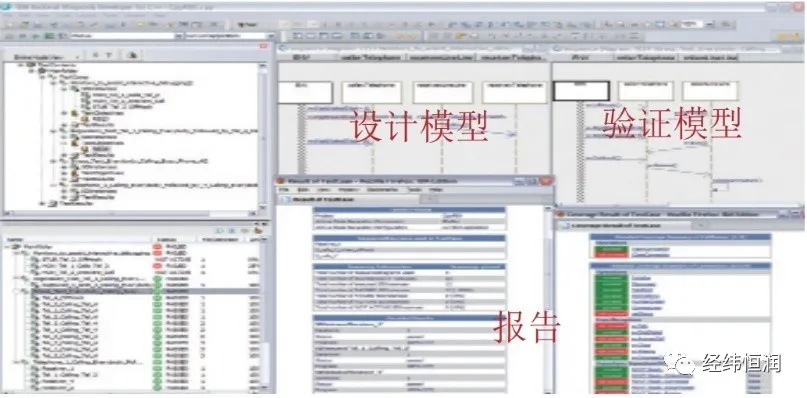

- 模型驅動的驗證支持

- 基于模型的測試

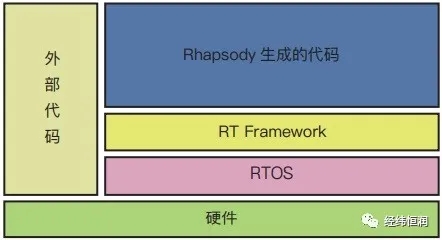

- 實時框架與動態模型代碼關聯支持

- AUTOSAR 從概念到代碼的工作流程

Rhapsody 改進了對 AUTOSAR 標準的支持功能，使用統一建模語言（UML）一一來為與 AUTOSAR RTE 相集成的整個軟件構件生成 C 代碼。
