作為世界第一橋梁大國，2020年末我國公路橋梁數量超過90萬座，鐵路橋梁數量超過20萬座，隨著橋梁的長期使用，后期的養護和管理至關重要。
針對高鐵、高速、公路橋梁長期承載列車或有環境侵襲的情況，宜科開發的EIoT智慧橋梁監控系統，可以用于檢測支座的X/Y軸角度偏移量、支座承受壓力、支座發生的位移情況，通過橋梁現有光纖網絡傳輸至平臺，對數據進行處理及分析，實時感知橋梁狀態、判斷故障并預防風險。
解決方案：

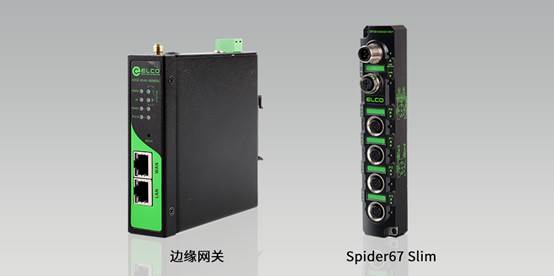

該系統應用宜科明星硬件產品Spider67 slim系列、邊緣網關系列以及智能傳感器， 通過長期匯聚橋梁自身產生應變數據，分析橋梁傾斜、位移、壓力變化趨勢，根據行業主流橋梁研究院所、橋梁架設企業行業數據，指定橋梁應變?nèi)蒎e范圍，智能預警橋梁形變狀況，從而及時通知道路維護單位做出應對措施。

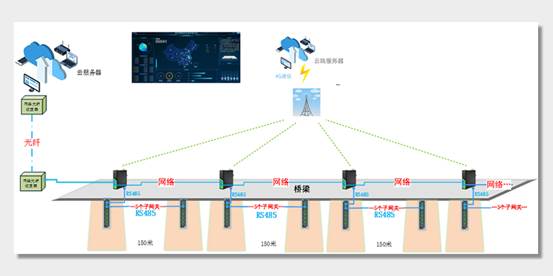

該方案主要包括數據采集系統、數據傳輸系統和數據呈現系統。采集系統集成了多個壓力、位移、傾角傳感器，通過防護等級高達IP67的Spider67 Slim小模塊匯聚傳感器數據，并將采集的數據經RS485接口傳輸至邊緣網關。宜科智能化邊緣網關將數據統計、處理后，通過MQTT或私有化協議將數據通過4G或以太網上傳至云端。云端的物聯網應用平臺根據客戶需求智能化展現，利用擬合現場實際橋梁的視角，快速、直觀呈現當前橋梁實時狀態，快速告警、智能預判，幫助客戶進行智能化趨勢分析，及時發現橋梁隱患，做出快速應對措施，有效降低人民群眾的人身、經濟、財產損失。
橋梁監控系統應用平臺：

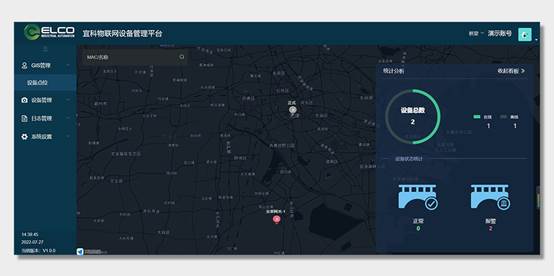

● 統計、分析、展示設備在線離線以及報警信息，可以收起展開看板；
● 地圖的點位展示是報裝時設置的點位，當點位多的時候有聚合的功能，放大即可查看相應的單個點位；
● 點位的不同顏色代表設備的不同狀態，綠色代表正常，紅色代表報警，灰色表示離線；
● 點擊點位，即可出現相應的詳細信息，展示設備的站提信息，設備當前的狀態動態展示。

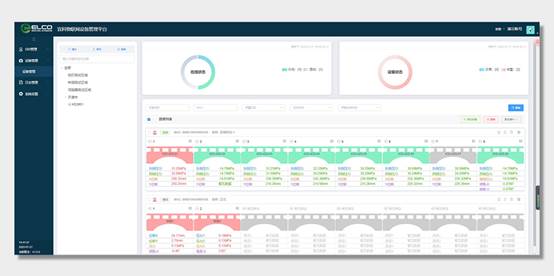

● 統計當前系統添加終端的在線、離線比例、數量；呈現當前設備正常、告警比例及數量；
● 呈現當前掛載智能傳感器的橋梁測量數據，包括多方位的位移、傾角、壓力數據。根據監測數據，利用不同顏色，智能指示當前橋梁狀態；
● 橋梁監測設備的增加、編輯、刪除操作；
● 以列表方式呈現當前平臺已添加終端，并根據指定分類方式篩選點位及終端。

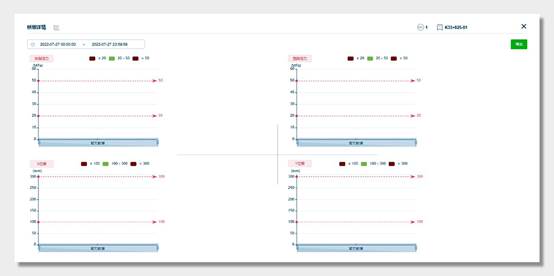

● 智能分析當前橋梁傾角、位移、壓力數據變化規律，以曲線形式呈現；
● 選擇指定時段進行橋梁應變性規律分析，推算未來橋梁演變特性。

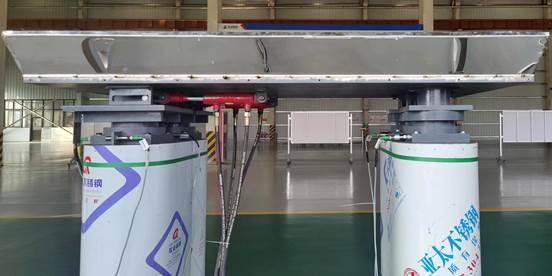

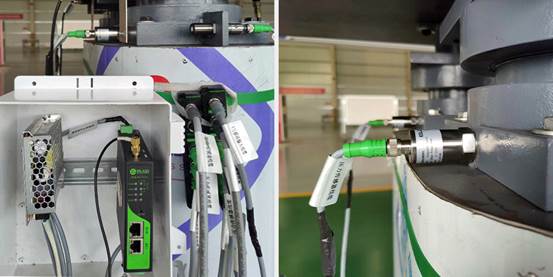

項目現場應用：
宜科EIoT智慧橋梁監控系統以精準的數據、專業的分析、及時的預警，贏得了客戶的一致好評。宜科憑借過硬的自動化產品以及智慧橋梁解決方案，切實保障橋梁的安全性、耐久性與可靠性，并積極助推智慧交通事業邁向數字化、智能化的新征程！
