電壓型HART 信號調制解調器

工業自動化儀表正在由傳統的4~20mA模擬控制信號向具有數字通信功能的工業現場總線升級。HART總線具有數字通信功能并兼容4~20mA模擬控制信號。HART MODEM是儀表廠商產品升級、控制現場信號轉換的必備工具。我公司提供兩種PC機接口的HART調制解調器，HART-RS232是HART總線信號與RS-232串口信號的轉接器，HART-USB是HART總線信號與虛擬串口信號的轉換器。

產品特點：

·完全的HART接口

·完全遵守HART物理層規范

·變壓器隔離，免除接地影響

·低功耗設計，無需外接電源

·USB口與串口兩種選擇

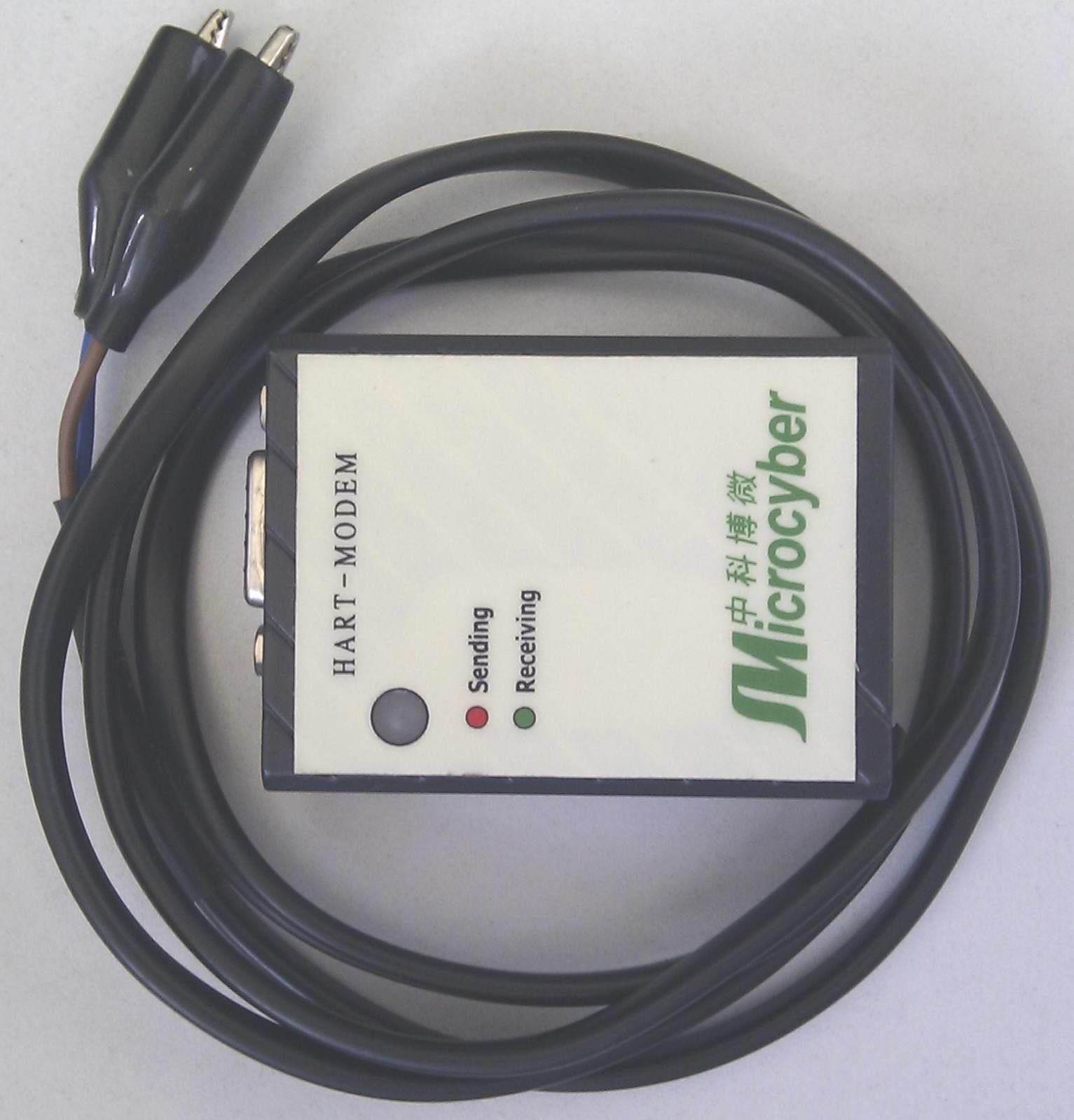

HART MODEM 是符合HART協議工業控制系統中現場設備與運行組態軟件的PC主機間協議轉換器。本品為電壓調制型HART MODEM，將本品HART接口端兩無極性魚夾夾在HART網絡匹配電阻兩端或現場設備電源兩端即實現了與HART端的連接。將本品另一端與PC機USB口(選用串口MODEM時，9芯串口)相連則實現了與PC機的連接。

主機需安裝附帶的USB轉串口驅動程序（串口MODEM不用安裝），運行的組態軟件使用驅動程序提供的虛擬串口（選用串口MODEM時，組態軟件使用主機提供的串口）通過MODEM與現場設備實現1200bPS的半雙工異歩串行通訊。USB轉串口驅動程序下載鏈接：http://www.ftdichip.com/Drivers/VCP.htm。

    調制解調器的指示燈指出了調制解調器的工作狀態，綠燈亮時指出電源正常且處于接收狀態，紅燈亮時指出處于發送狀態。

                  、
