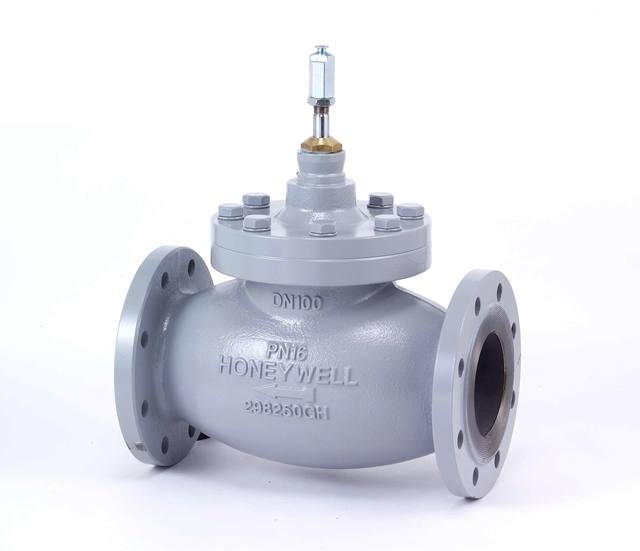

霍尼韋爾蒸汽閥,V5088A2003，V5088A2011，V5088A2029，V5088A2003-E，V5088A2011-E，V5088A2029-E
V5088A 二通閥可用于蒸汽， 水的HVAC 應用，它可用于二位或連續調節控制，不能用于燃氣應用。
技術規格
特點
?
低泄漏率（≤ 0.1％的Kvs）
? 50:1 量程穩定符合VDI/VDE2173 要求
? 精確定位，保證溫度控制
? 聚四氟乙烯PTFE彈性密封，自調節組合
? 壓力平衡式閥芯
? 可與直接耦合電子和氣動執行器相匹配
? 口徑從DN100 至DN150
? 高關斷壓力（1000KPa）
材質及連接方式
? 閥體：GG25鑄鐵
? 閥桿：不銹鋼
? 閥塞：不銹鋼
? 閥座：不銹鋼
? 管道連接：法蘭連接，符合ISO7005-2
介質壓力溫度范圍：
冷/熱水：（V5088A1005）
? 2 至120℃最大1600 Kpa
? 120 至150℃最大1440 Kpa
? 150 至200℃最大1280 Kpa
? 200 至220℃最大1200 Kpa
? 當介質水溫度超過150℃，閥門所配的執行器ML7421B 需用高溫組件43196000-038, 此時執行器應用溫度范圍可擴展到220℃ .
選型說明
? V5088A1xxx： 用于水系統，等百分比閥，用于水系統控制
? V5088A2xxx： 用于蒸汽系統，線性閥，用于蒸汽控制
? 行程： 38mm，配套驅動器（ML7421B/ML6421B系列）
? 壓力等級：PN16
? 方向：閥桿向下關閉
|
訂貨型號 |
閥門口徑 |
Cv |
Kvs |
關斷壓力
ML6421B
ML7421B1023-E |
|
V5088A1005-E |
100 |
186.7 |
160 |
1000 KPa |
|
V5088A1013-E |
125 |
291.8 |
250 |
1000 KPa |
|
V5088A1021-E |
150 |
420.1 |
360 |
1000 KPa |
|
V5088A2003-E |
100 |
186.7 |
160 |
1000 KPa |
|
V5088A2011-E |
125 |
291.8 |
250 |
1000 KPa |
|
V5088A2029-E |
150 |
420.1 |
360 |
1000 KPa |
