應用

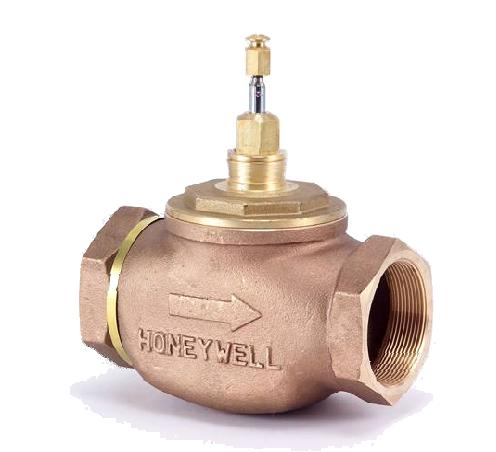

·       V5211F 螺紋連接二通閥可用于蒸汽， 水的HVAC 應用，它可用于二位或連續調節控制，不能用于燃?xì)鈶?yīng)用。



技術規格

特點

?      低泄漏率（≤ 0.05％的Kvs）

?      50:1 量程穩定符合VDI/VDE2173 要求

?      精確定位，保證溫度控制

?      聚四氟乙烯PTFE彈性密封，自調節組合

?      可與直接耦合電子和氣動執行器相匹配

?      口徑從DN65 至DN80



材質及連接方式

?      閥體：青銅

?      閥桿：不銹鋼

?      閥塞：不銹鋼

?      閥座：青銅

?      管道連接：BSPT 內螺紋



介質壓力溫度范圍：

冷/熱水：（V5211F1xxx）

?      2 至120℃最大1495 Kpa

?      120 至180℃最大1100 Kpa

?      當介質水溫度超過150℃，閥門所配的執行器ML7420/ML7421 需用高溫組件43196000-001/002, 此時執行器應用溫度范圍可擴展到220℃ .



選型說明

?      V5211F1xxx： 用于水系統，等百分比閥，用于水系統控制

?       V5211F2xxx： 用于蒸汽系統，線性閥，用于蒸汽控制

?      行程： 20mm，配套驅動器（ML6420/ML7420/ML7421A/ML7425系列）

?      壓力等級：PN16

?      方向：閥桿向下關閉

?      產地：臺灣



訂貨型號	閥門口徑	Cv	Kvs	關斷壓力ML6420A3007-E ML7420A6033-E ML7425A6016-E	關斷壓力ML6421A3005 ML7421A1032-E
V5211F1004	65	63	54	1000 KPa
V5211F1012	80	100	85.7	1000 KPa
V5211F2002	65	63	54	1000 KPa
V5211F2010	80	100	85.7	1000 KPa
