產品簡介：
SINAUT，基于 SIMATIC S7 的遠程控制系統，由兩個獨立的系統組成：SINAUT MICRO SINAUT ST7。
詳細介紹：
概述：
SINAUT，基于 SIMATIC S7 的遠程控制系統，由兩個獨立的系統組成：
SINAUT MICRO
用于監控分布式工廠的遠程控制系統，采用無線通訊 (GPRS)，基于SIMATIC S7-200 和 WinCC flexible 或 WinCC。借助于其雙向通訊能力，SINAUT MICRO 可處理簡單的遠程控制任務。使用 STEP 7Micro/WIN 組態。
SINAUT ST7
基于SIMATIC S7-300、S7-400和WinCC的通用遠程控制系統，用于對過程終端進行全自動化監視和控制，這些終端通過一個廣域網(WAN) 或以太網 (TCP/IP) 與一個或多個控制中心或相互之間交換數據。使用STEP 7 進行組態。
這兩個系統都提供有一個 OPC 服務器，用于連接非西門子控制中心系統 (OPC 客戶端)。
但這兩個系統采用不同的協議進行數據傳輸。如果SINAUT MICRO系統與 SINAUT ST7系統組合使用，可通過OPC 在PC或控制中心進行。
SINAUT MICRO
概述
SINAUT MICRO基于SIMATIC S7-200，GSM/GPRS供應商可經濟地擴展簡單遠程控制任務的監控。
使用SINAUT MICRO，可最多有256個SIMATIC S7-200站以及控制中心，采用GPRS移動無線網絡簡便、安全地相互通訊，并且永久保持在線。
優點
由于可以繼續利用現有移動無線網絡，節省無線系統的設計和維護成本
經濟的GPRS 流量費率，降低月連接費用
GPRS連接永久在線，即具有專線優點
通過加密數據傳輸以及GPRS供應商的其它措施，可通過公共網安全連接
通過采用用戶友好的通訊管理器，實現高度靈活的雙向連接
- 站與控制中心之間
- 站與站之間
應用
SINAUT MICRO 基于 SIMATIC S7-200 和 GPRS。尤其適用于必須通過無線連接傳輸小量數據的應用。
SINAUT MICRO可用作經濟的故障報警系統，但借助于其雙向通訊能力，也適用于簡單的遠程控制任務。
根據S7-200 CPU的主存儲器，除了通訊以外，還可處理本地自動化任務。
主要應用于以下領域的非移動站的監控：
污水處理廠
飲用水的凈化和供給
石油和天然氣供應
集中供熱網
自動機器
交通控制系統
樓宇監控
氣象站
燈塔和浮標
風力發電廠
光伏并網電站
智能廣告牌
另外，SINAUT MICRO還可用于連接移動站，以進行集中監控：
鐵路車輛
專用車輛
本地公共交通
復雜的建筑機械
河海船
設計
SINAUT MICRO 由以下部件組成：
SINAUT MD720-3
用于 GPRS 和 GSM 通訊的調制解調器
SINAUT MICRO SC
軟件包包括：
- SIMATIC S7-200 CPU 塊庫 (CPU 224 及以上)
- 用于 PC 控制中心的 OPC 服務器軟件
用于與 OPC客戶端進行數據交換，例如WinCC 或 WinCC flexible
- 用于 PC 控制中心的連接管理器
用于與 SINAUT MD720-3 建立安全的 GPRS 連接，監控這些連接，
以及 S7-200 和 S7-200之間的節點間通訊數據路由
MD720-3 調制解調器配有一個RS 232接口，采用西門子PPI適配器(6ES7 901-3CB30-0XA0)，連接到 S7-200 控制器
功能
GPRS 數據通訊
使用SINAUT MICRO SC軟件和SINAUT MD720-3 GPRS調制解調器，可通過GPRS 進行 S7-200 PLC通訊。
SINAUT MICRO SC 是一種具有特殊通訊功能的 OPC 服務器，支持遠程S7-200服務器連接。這些PLC需要配備MD720-3 調制解調器。為此，可使用GSM網絡 (全球移動通訊系統) 的 GPRS服務 (通用分組無線服務)。
使用這些GPRS連接，遠程S7-200 PLC可與SINAUT MICRO SC軟件本 身 或 與 其 它 通 過SINAUT MICRO SC軟件連接的 S7-200 PLC進行通訊。
但從 GPRS 網絡必須始 終 能 夠 訪 問 安 裝MICRO SC 軟件的PC。因此，它必須通過專 線 直 接 連 接 到GPRS 網絡，或通過DSL 等固定連接到因特網。
SINAUT －工業遠程監控系統概述
短信傳送
通過應用附加用戶軟件，可從 S7-200 PLC 發送短信。在發送短信時，必須臨時中斷GPRS 連接。
通過遠程服務訪問 S7-200 PLC
在SINAUT MD720-3調制解調器中，可最多保存三個電話號碼。通過SINAUT MD720-3 調制解調器，可進行遠程服務連接。如果撥叫其中一個號碼，MD720-3將中斷GPRS連接，通過至PLC的遠程服務連接進行交換。在遠程服務對話結束時，重新建立GPRS連接。
SINAUT ST7
概述
SINAUT ST7 是一種基于 SIMATIC S7 (S7-300、S7-400 和 WinCC) 的遠程控制系統，用于全自動監控通過 WAN 或以太網 (TCP/IP) 與一個或多個控制中心進行數據交換的過程終端。
SINAUT ST7 易于集成通訊概念 (TIA) ，并可完全集成到 SIMATIC 環境。模塊化的設計，支持各種形式的網絡和運行模式 (包括因特網)，因此，可設計靈活的網絡結構，也包括冗余鏈路。
通過使用各種傳輸介質 (例如專線，無線，撥號網絡，文本消息，傳真)，可根據本地條件，優化使用網絡。
即使對于高度復雜的網絡以及首次擴展時，使用所提供的軟件包和STEP 7，都可簡便、經濟地進行組態。
該系統也可與以前的 SINAUT ST1 系統設備進行數據交換 (基于SIMATIC S5)。
優點
所有廣域網和以太網介質均可根據需要加以組合，包括路徑冗余功能
事件驅動數據通訊，帶有時間標記
本地數據存儲能力
遠程編程與遠程診斷
通過 WinCC 或 OPC集成操作員控制和監控系統
應用
SINAUT ST7 理想用于具有少量過程終端的大多數基本系統以及具有大量站點的復雜網絡。
應用示例：
為家庭和工業用戶通過分支網絡安全供應飲用水、煤氣或供暖
通過管線經濟輸送煤氣、石油或石油產品
可靠檢測和傳送來自環境監控系統中的過程數據
遠程監控廢水處理工廠
控制和監視燈塔、熱電聯產電廠、輸送系統或交通系統
設計
SINAUT ST7 系統基于 SIMATIC S7-300 和 S7-400 以及 WinCC 系統。
通過以下 SINAUT 硬件和軟件組件，可對這些系統加以補充。
硬件部件
TIM 通訊模塊
MD 調制解調器模塊
GSM組件
專線附件
無線時鐘部件
連接電纜
SINAUT －工業遠程監控系統概述
軟件組件
SINAUT ST7 標準軟件
SINAUT TD7程序庫
包含SIMATIC S7 CPU 功能塊
用于編程器的SINAUT ST7 組態和座斷軟件
用于中央控制中心的軟件
SINAUT ST7cc
用于WinCC 的 SINAUT 附加軟件包
SINAUT ST7sc
用于連接ST7與可作為OPC客戶機運行的控制中心的軟件
功能
網絡組態與運行模式
一個站可以使用兩個傳輸路徑進行連接，以實現冗余數據傳輸。
兩個路徑的類型可以相同，也可以不同，例如專線、電話網絡、ISDN或 DSL。
控制中心
有許多型號都可選作為控制中心的部件：
例如站，控制中心就由 S7-300 或 S7-400 PLC組成
該解決方案適用于較簡單的控制中心，其中只需要一個站過程數據的最新過程圖像。通過輸入指令、設定點或參數，可對站進行過程控制。這種S7-300或S7-400控制中心也可用于擴展PC控制中心 (SINAUTST7cc 或 ST7sc)，例如用于面板數據輸出和 / 或緊急操作系統
SINAUT ST7cc
基于WinCC 的 PC 控制中心
它是理想用于 SINAUT ST7 和 SINAUT ST1 的控制中心系統。尤其是SINAUT系統中的事件驅動和帶時間標記的數據傳輸，并且非冗余和冗余組態均可 (冗余組態可用于實現 WinCC 冗余軟件包)
SINAUT ST7sc
用于通過 OPC連接來自其它供應商的控制中心
SINAUT遠程控制系統通過數據訪問接口，還可連接其它供應商的控制中心系統。ST7sc 擁有著豐富的緩存機制，可防止數據丟失，即使在 OPC客戶機故障時。并可連接非冗余或冗余客戶機
SINAUT 廣域網
下列廣域網可用于數據傳輸
專線網絡
銅纜或光纖 (也可與傳輸系統配合使用，例如 PCM30 或 OTN)
專用無線網絡 (可以帶有時隙序列)
模擬電話網絡
數字ISDN 網絡
移動無線網絡 (GSM)
通過以太網的 SINAUT
在站和控制中心以及站間可通過以太網、基于TCP/IP進行SINAUT通訊：
通過無線網絡，使用專用以太網無線設備，例如 SCALANCE W
通過光纖導體，例如使用帶光學端口的SCALANCE X交換機；距離可覆蓋26 km
通過公共網絡和以太網，使用 DSL或 GPRS
變更驅動數據傳輸
在終端中，SINAUT軟件可保證即使在變更時，也能在每個CPU 之間和控制中心之間進行過程數據傳輸，例如ST7cc。連接失敗、CPU故障或控制中心故障均可被顯示。在調試或CPU或控制中心啟動之后，數據將自動更新。
連續更新的日期和時間
可以使用一臺DCF77 無線時鐘 (可選) 給整個網絡上的CPU 和控制中心(例如ST7cc) 提供時間和日期。這樣，系統就始終具有準確的時間；并可自動在夏季時間和冬季之間進行切換。GPS (全球定位系統) 也可代替DCF77，用于時間源。因此，帶有時間標記的數據電報或根據日時鐘啟動程序都是標準功能。
本地數據存儲能力
用于SINAUT ST7 系統的TIM 通訊模塊具有數據存儲能力，可防止連接中斷或通訊方脫網時保存重要數據。其存儲能力可達32,000條報文。這種存儲能力可節省撥號網絡成本。要傳輸?shù)臄?shù)據可賦予不同的優先級。高優先級，意味著立即建立撥號連接。低優先級，則先將數據保存在TIM模塊中。并在下次與通訊伙伴連接時進行傳輸 (例如如果必須傳輸高優先級的信息，或如果為交換數據由通訊伙伴建立的連接)。
由于TIM 模塊在保存數據以及在以后傳輸數據時都帶有時間標記，以保證能用于相應的控制中心系統，因此數據非常準確。如果數據是在幾小時甚至幾天之后才由控制中心收到，該數據還必須繼續進行處理，尤其是在以后歸檔時。SINAUT ST7cc 控制中心系統即是為這些任務專門打造。
SINAUT 遠程編程與遠程診斷
在使用SINAUT的工業領域，過程終端一般都是分布在一個很廣泛的區域中，并且常常安裝在很難操作的位置。而且在這種類型的終端故障需要進行維修時，也是需要長途跋涉。SINAUT ST7是用于這種情形的理想解決方案：通過遠程控制網絡進行遠程編程與診斷。通過遠程控制路徑，SIMATIC和SINAUT提供的用于站自動化與廣域網通訊的所有診斷和編程功能都可使用，而無需中斷過程數據傳輸。
文本消息報警
為向待機維修人員提供報警，可以從CPU發送事件驅動的文件消息到移動電話。
在收到這種消息后，可再從移動電話發送消息到發送方CPU進行確認。如果短消息供應商可提供電子郵件、傳真或語音郵件選項，短消息也可作為這些選項輸出。
SINAUT TIM 通訊模塊
TIM (遠程控制接口模塊) 是SINAUT硬件的核心部件。S7 CPU或控制中心 PC 可使用它通過相關的 SINAUT 網絡，根據 SINAUT ST7 或 SINAUT ST1 協議 (ST1 協議不通過以太網) 進行數據交換。
TIM 模塊安裝在 S7-300 外殼中，并提供有三種基本型式：
TIM 3V-IE
TIM 3V-IE是一種用于SIMATIC S7-300的SINAUT通訊模塊。配有一個RS 232接口，可連接合適的外置調制解調器。另外，它還配有一個RJ45接口，通過以太網 (基于TCP/IP的網絡) 可進行SINAUT傳輸。TIM 3V-IE 分為標準型和高級型。
TIM 4R-IE
IM 4R-IE可作為獨立單元通過以太網接口連接一個或多個 S7-400或控制中心 PC，或作為通訊處理器集成到S7-300。它配有兩個RS232/RS485用于連接廣域網，兩個RJ45接口用于連接局域網。

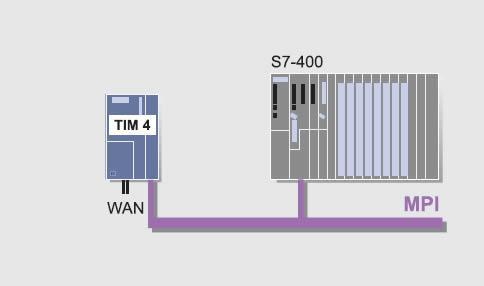

TIM 4 - 帶MPI 接口
TIM 4模塊可作為通訊模塊集成到SIMATIC S7-300系統中，也可通過MPI 接口連接到一個或多個 SIMATIC S7-300/400單元，并作為獨立設備連接到 ST7cc 或 ST7sc PC控制中心。
調制解調器
SINAUT ST7系統有三個調制解調器，象TIM模塊一樣，由S7-300外殼包裝。
MD2
多點連接專線調制解調器，支持抽頭，還可用作中繼器，最大19,200 bit/s
MD3
模擬電話網絡調制解調器，
最大 33,600 bit/s；
也可用作端到端專線調制解調器，
最大 33,600 bit/s，音頻
MD4
用于數字 ISDN 網絡的調制解調器，
最大 64,000 bit/s；
也可用于 ISDN 專線；
這些調制解調器可使用相應的部件 (TIM 3V-IE 及所有 TIM 4 模塊)連接到 TIM 4模塊的串行調制解調器接口
調制解調器帶有廣域網連接電纜。用于連接調制解調器與 TIM 的連接電纜必須單獨訂貨
SINAUT －工業遠程監控系統概述
移動無線部件 (GSM/GPRS)
MD720-3 GSM/GPRS 調制解調器GSM 通訊：
MD720-3 GSM調制解調器用于通過移動電話網絡 (GSM) 進行數據傳輸
象 MD 調制解調器一樣，該 GSM調制解調器可連接到具有相應部件 (TIM 3V-IE和所有TIM4 模塊) 的 TIM 模塊的串行調制解調器接口
GPRS 通訊：
GPRS調制解調器，用于通過GPRS連接SIMATIC S7-200 PLC 和配有 SINAUT MICRO SC 的 PC 控制中心
用于經濟地監控簡單的遠程控制任務
通過公共網絡，無線安全連接 SIMATIC S7-200
用作遠程服務的 GSM調制解調器
無需專門的無線系統知識，即可簡便進行調試
MD741-1 EGPRS(Edge)和 GPRS 調制解調器/路由器
能夠使用EGPRS(Edge)和GPRS通過GSM移動電話網進行低成本的無線數據傳輸。集成的VPN客戶端使得基于以太網的外部站通過GSM線路和Internet上的通道與專用網相連。無需由GSM供應商提供VPN 而簽署額外付費的協議。
相比較 MD740-1 調制解調器 / 路由器，新的MD741-1 調制解調器 / 路由器在 EGPRS 網絡中快四到五倍并因此適合于在 SCADA 系統（如SINAUT ST7）中使用，同時可用于遠程編程或遠程診斷。
MD741-1 調制解調器 / 路由器是 MD740-1 調制解調器/ 路由器的后繼產品。
無線時鐘部件
GPS 部件
DCF77 無線時鐘信號只能在西歐接收 (德國緬茵州法蘭克福方圓800 km) 。在不能接收該信號的區域，就使用GPS接收器，以便使用基于衛星的PS (全球定位系統) 確定當?shù)貢r間。對于這種應用，SINAUT系統提供有一個GPS接收器，可仿真DCF77信號。因此，該接收器可直接連接TIM中的DCF77接收器，提供當前時間。
該 GPS接收器為成套打包供應，包括：
GPS接收器模塊，可卡裝在35 mm標準安裝導軌上
GPS 室外天線，用于墻壁安裝或天線竿安裝，包括25 m 天線電纜
BNC轉接頭，用于連接 TIM上的 DCF77適配器電纜到 GPS 接收器上的BNC 接口
GPS 接收器組態軟件 (Windows 3/NT 95)
電纜長度為1.5 m
文檔
由于GPS天線是一種室外天線，必須使用提供的防雷裝置。
ANT794-4MR GSM/GPRS 天線
在 GSM/GPRS 網絡中使用的全向天線
用于室內/室外的遠程天線
適用于四頻帶
配備電纜和安裝支架，可直接連接到 SINAUT GPRS 調制解調器
簡明訂貨信息

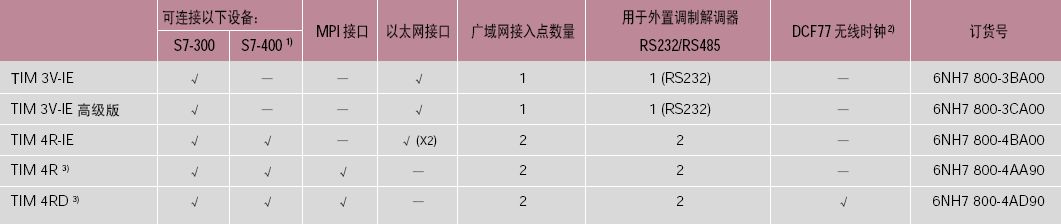

1. TIM 模塊（4）
1) 所有適用于 S7-400 的 TIM 模塊都還可通過 MPI 總線連接到 ST7cc 或 ST7 sc PC。
2) 包括 DCF77 適配器電纜 6N H7700-0AD15。
3) 包括用于第二個 RS232/485 串行接口的適配器電纜 6NH7700-0AS05。
4) 電纜訂貨號請參考樣本 IK PI 2007。

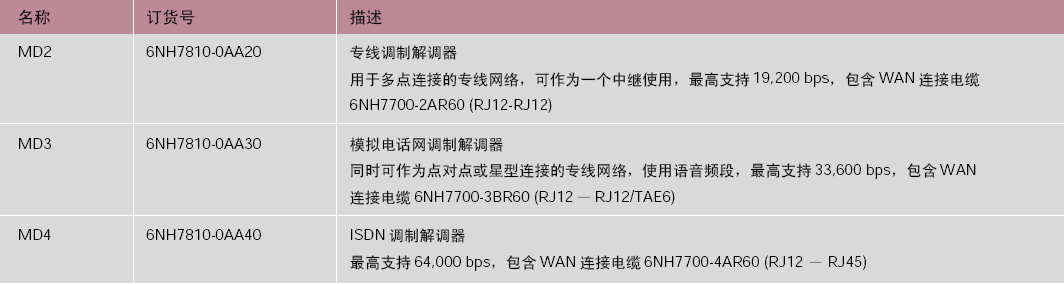

2. MD 調制解調器

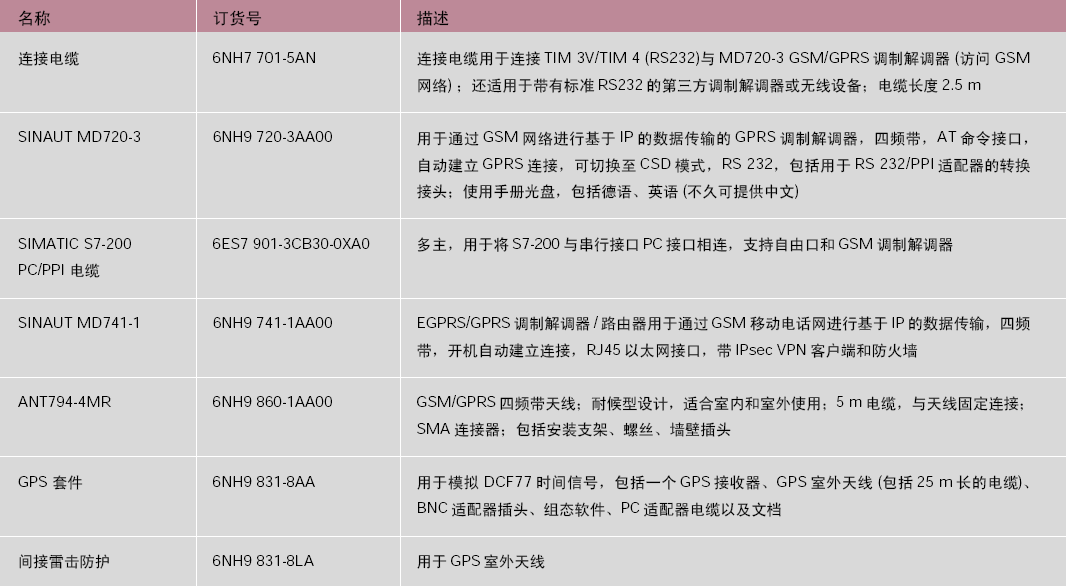

3. 移動無線部件(GSM/GPRS)和無線時鐘部件

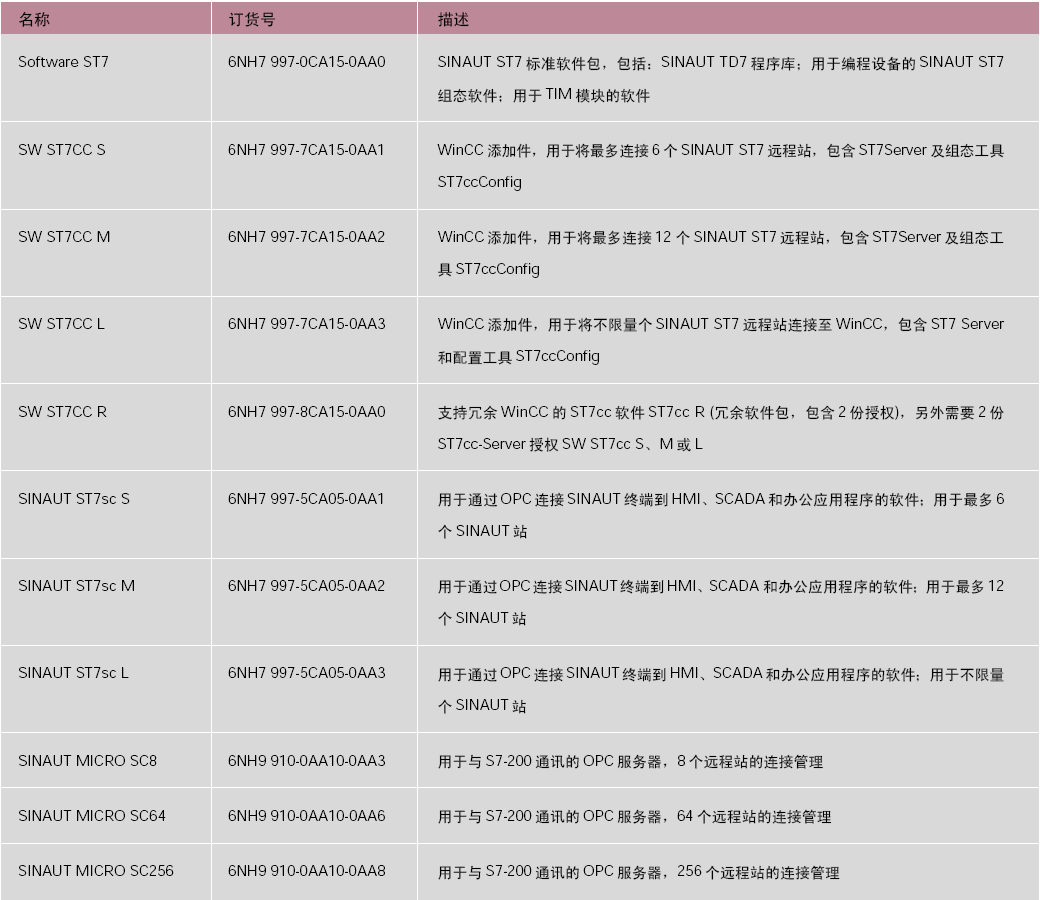

4. 軟件
