西門子Profibus PA 在煙草行業的應用
發布時間：2009/7/1 9:33:13 修改時間：2009/7/1 9:33:13 瀏覽次數：4598

　　一、項目簡介
　　駐馬店卷煙廠是有著五十多年歷史的卷煙廠。2003年，與許昌卷煙廠合并，成立許昌卷煙總廠。中國加入WTO以后，煙草行業將要逐步的對國外開放。為了在與國外煙草行業的競爭中立于不敗之地，駐馬店卷煙廠在繼“七五”技改以后，再次進行技改，新上一條生產線，設計年生產能力為30萬箱。
　　在這條生產線的制絲線中，設備以國產為主，控制系統全部采用西門子公司的產品。為了有較好的投資回報率，該生產線中的制絲線采用了西門子公司最新的技術，如光纖環網、Profibus-PA總線。
　　二、系統介紹
　　駐馬店卷煙廠新上制絲線主要有以下幾個工藝段：葉片段、葉絲段、白肋煙處理段、梗處理段、摻配加香段、貯絲段。
　　制葉片段：煙包經切片機切片以后，變成葉片。葉片經過回潮潤進行回潮，然后經過加料筒加料以后，進入到預混柜中。最后將葉片從預混柜中輸送到貯葉柜，完成混合的功能。
　　制葉絲段：從貯葉柜出來的葉片，經過回潮筒和切絲機以后，被切絲機切成煙絲。煙絲經過再次回潮，最后進入烘絲機進行烘絲，使煙絲的水分和其他的一些工藝參數達到一定的指標。
　　白肋煙處理段：葉片經過加里料、白肋煙烤機烘烤、加表料以后，進入到貯柜中，與葉片進行摻配。
　　梗處理段：煙梗經過洗梗機洗梗以后，進入到貯梗柜進行發酵。發酵后的煙梗經過切梗絲機切絲以后，切成梗絲。梗絲經過STS以后，使梗絲的水分和其他的一些工藝參數達到一定的指標，進入到梗絲柜等待摻配。
　　摻配加香段：從烘絲機出來的煙絲，按照一定的比例摻配梗絲、膨絲、殘絲和薄片絲，然后經過加香以后，進入到貯絲柜。
　　貯絲段：進入到貯絲柜的煙絲，在存貯一段時間以后，按照不同的牌號，從不同的喂絲機將煙絲風送到卷包車間。
　　從上面的工藝過程可以看出，主要的控制設備是潤葉筒、加香加料筒、白肋煙烤機、烘絲機、烘梗絲機等設備，控制的參數是水分、溫度、水流量、蒸汽流量、加料流量、加香流量等。
　　三、系統組成
　　由于制絲生產線中控制的主要參數是模擬量，并且數量比較多。
　　如果對儀表采用4-20mA的方式，儀表的接線比較多，新增儀表比較麻煩，并且能夠獲取的信息有限。采用PROFIBUS-PA總線，增大了控制器與現場儀表通訊的信息量，不僅能夠讀取大量的信息，還可以實現儀表的遠程維護；省去了大量電纜的敷設，提高了可靠性；提高了系統的擴展性。
　　駐馬店卷煙廠制絲線的管理層采用普通以太網，集中監控層采用西門子公司工業以太網，設備層采用Profibus總線。
　　對于某一個工藝段，其網絡結構下圖所示：

　　西門子公司的S7 400系列的PLC通過以太網網卡接入到工業以太網的光纖環網中。MP370通過MPI接入到PLC中?，F(xiàn)場分布式I/O站、其它DP設備、PROFIBUS-PA的鏈接器通過PROFIBUS-DP接入到PLC的DP接口中。
　　從PROFIBUS-PA的耦合器中引出PROFIBUS-PA總線，將現場儀表連接起來。下面以葉片段為例，說明其配置安裝情況。
　　在一個PROFIBUS-PA網段中，一般由耦合器、三通接頭、終端電阻、PROFIBUS-PA網線組成。在本系統中，考慮到系統對PROFIBUS-DP通訊數率的要求及編址的要求，系統采用鏈接器接入到PROFIBUS-DP網絡中，耦合器接入到PROFIBUS-PA網絡中。鏈接器和耦合器之間采用背板總線連接。這樣PROFIBUS-DP的波特率可以高達12Mbit/s，而PROFIBUS-PA的波特率為31.25KBd。同時在組態網絡的時候，鏈接器作為DP從站占據DP的一個地址，耦合器沒有地址，組態時不考慮它；所有儀表和執行器均作為鏈接器的從屬，獨立于PROFIBUS-DP單獨進行編址。由于煙廠的環境不是屬于危險區，因此采用非本安型。
　　在葉片段中，有7個現場儀表需要上PROFIBUS-PA網絡，其中有5個調節閥，2個測溫儀。
　　據上面的分析，我們采用的主要器件如下：
　　鏈接器：6ES7 157-0AA81-0XA0 1個；
　　耦合器：6ES7 157-0AC80 0XA0 1個；
　　電纜：6XV1 830-5FH10；
　　三通：6GK1 905-0AA00 7個；
　　終端電阻：6GK1 905-0AE00 2個；

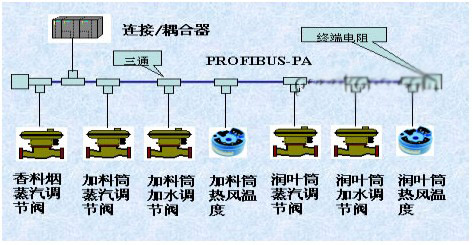

　　在這7個現場儀表中，考慮到香料煙回潮筒的調解閥離其它6個現場儀表比較遠，為了節約電纜，其安裝接線圖如下：

　　四、控制系統完成的功能
　　在STEP 7中，我們將硬件組態好以后，可以利用梯形圖或者語句表來進行編程?？梢愿鶕?jù)不同的需要，對現場儀表選擇不同的輸入輸出的長度，具體的參見現場儀表的說明書。
　　由于在該系統中，現場儀表的輸入和輸出都超過了4個字節，因此必須采用SFC14和SFC15來進行讀和寫。
　　對于調節閥，我們可以對其進行設定其輸出，同時可以讀取現場儀表的狀態并顯示在操作屏中。不同的狀態用不同的顏色表示。維修人員可以根據不同的顏色來判斷當前的調節閥是否有問題，是哪一方面的問題。這樣便于解決出現的問題。
　　對于測溫儀，我們可以對可以讀取現場儀表的溫度值和狀態并顯示在操作屏中。不同的狀態用不同的顏色表示。維修人員可以根據不同的顏色來判斷當前的測溫儀是否有問題，是哪一方面的問題。這樣便于解決出現的問題。
　　五、應用情況
　　由于我公司是第一次使用PROFIBUS-PA總線，剛開始還有一些信心不足。在安裝調試過程當中，進行的相當順利，安裝簡單，編程容易，調試方便，性能穩定可靠。由于安裝現場有蒸汽管道，一開始我們擔心時間長了會出現問題。但是自2003年10月制絲線開始正式生產以后，PROFIBUS-PA運行良好，沒有出現任何問題，受到了用戶的一致好評?？梢哉f，PROFIBUS-PA在該項目中是成功的。以后我公司還會繼續在別的項目中進行推廣。
