西門子SINAUT在自來水行業的應用
發布時間：2009/6/29 10:56:54 修改時間：2009/6/29 10:56:54 瀏覽次數：2727

　　任務描述
　　城市自來水遠程控制系統可劃分為5個組成部分：水司控制中心、水廠分控中心、管網測壓站、管網加壓站和水源井監控站。一個自來水公司下屬可能有多個水廠，一個自來水廠又有多個工藝過程，同時又負責多個管網測壓站、管網加壓站和水源井監控站的管理。水廠分控中心對水廠的生產及各站點進行實時監控，它是系統的信息采集和控制中心。水廠分控中心采集各站點的數據信息，并對這些信息進行存儲、分析匯總或打印等處理。通過數據分析，及時給出報警信息或向站點發出控制命令，控制站點設備的運行。水廠分控中心還需將匯總數據傳送到水司控制中心，以實現整個系統的調度和管理。
　　解決方案
　　所有過程站都從本地由一個 SIMATIC PLC 進行控制，該
　　PLC可以是S7-200或者S7-300。這些遠程井站和一些高位水箱通過 GPRS 進行訪問。MD720-3 GPRS 調制解調器通過PC/PPI電纜與S7-200相連，也可通過CP340串口模塊與S7-300相連，并配有一個 GSM 天線。
　　控制中心使用的是 WinCC HMI 系統，并額外配有 SINAUT MICRO SC程序包。它與遠程控制模塊配套，處理與各站之間的數據通訊。站中采集到的數據以各個過程映像或報文行表示。重要的過程信息包括時間戳都進行歸檔。操作員可使用控制命令或整定值輸入來直接干預過程，例如，接通/關閉泵或啟動閘閥。

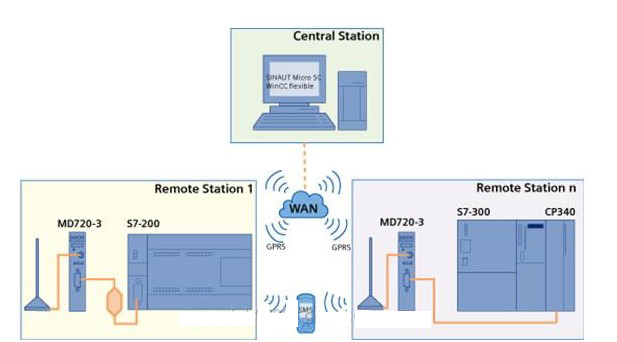

　　網絡結構

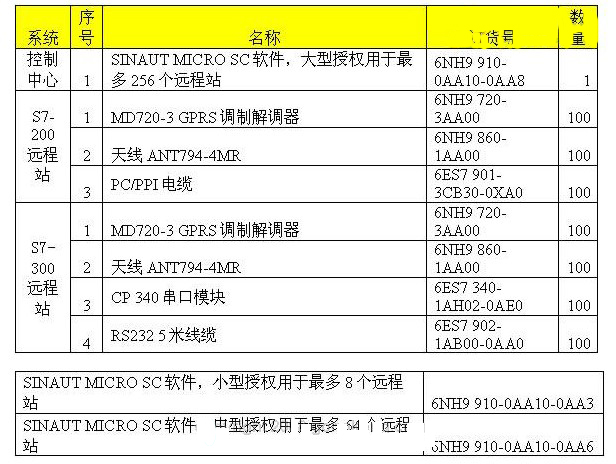

　　系統組成（以S7-200和S7-300遠程站各100個為例）

　　優點
　　從控制中心，對整個飲用水供應或污水管網進行高效、安全控制
　　對歷史數據進行帶時間標記的歸檔，便于追朔。
　　通過使用GPRS 技術而獲得通訊網絡的高安全性和可用性
