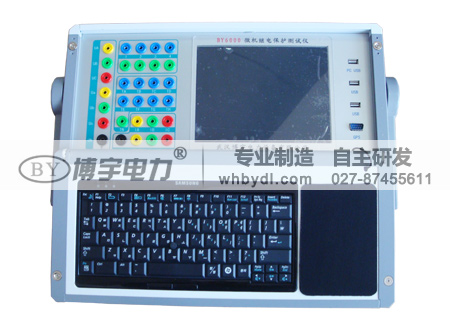

BY6000微機繼電保護測試儀已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域。變電站綜合自動化已成為主流。繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具。

繼保儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀

1、標準的4相電壓3相電流輸出　具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

2、單機操作方便　單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

3、雙操作方式，聯接電腦運行　通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。

4、軟件功能強大　可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

5、開關量接點豐富　繼電保護測試儀為7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

6、大屏幕LCD顯示屏　本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

7、自我保護　采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

8、具有獨立專用直流電源輸出　裝置設有一路110V 及 220V專用可調直流電源輸出。

9、性價比高　屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

交流電流輸出

輸出精度：0.5級

相電流輸出（有效值）：0～40A

三并電流輸出（有效值）：0～120A

相電流長時間允許工作值（有效值）：10A

相電流最大輸出功率：420VA

三并電流最大輸出時最大輸出功率：900VA

三并電流最大輸出時允許工作時間：10s

頻率范圍（基波）：20～1000Hz

諧波次數：1～20 次

直流電流輸出

輸出精度：0.5級

電流輸出：0～±10A/每相，0～±30A/三并

最大輸出負載電壓：20V

交流電壓輸出

輸出精度：0.5級

相電壓輸出（有效值）：0～120V

線電壓輸出（有效值）：0～240V

相電壓/線電壓輸出功率：80VA/100VA

頻率范圍（基波）：20～1000Hz

諧波次數：1～20次

直流電壓輸出

輸出精度：0.5級

相電壓輸出幅值：0～±160V

線電壓輸出幅值：0～±320V

相電壓/線電壓輸出功率：70VA/140VA

開關量及時間測量

體積重量

外形尺寸：400×300×180mm³

單機重量：22kg

供電電源：AC 220V±10%，50/60Hz
