各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。

主要特點：在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。目前，比較流行的手段是采用諧振的方法進行耐壓試驗。調頻諧振試驗裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。我公司有多種型號調頻諧振可滿足您不同需求。

串聯諧振、串聯諧振變壓器、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振原理、串聯諧振應用、調頻諧振試驗裝置、諧振耐壓裝置、調頻諧振

1.穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。

2.自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。

3.支持多種試驗模式。系統支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗模式，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。

4.系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。

5.保護功能完善。具備零位保護（電壓輸出控制旋鈕不在零位時，禁止系統啟動），過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。

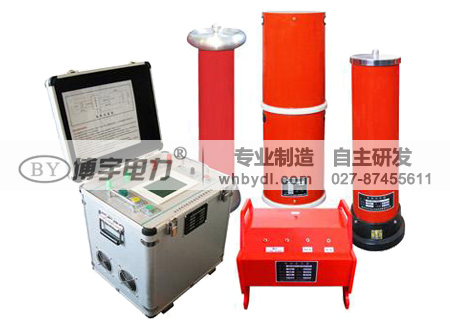

一、BPXZ/TPXZ-132KVA/66KV調頻諧振試驗裝置

適用范圍：

10kV電纜≤3kM（300mm²）；35kV電纜≤1kM（300mm²）；

基本配置：

控制箱6kW；電抗器33kV/2A二臺；

勵磁變6kVA/1/3kV;

分壓器70kV

二、BPXZ/TPXZ-640kVA/128kV調頻諧振試驗裝置

適用范圍：

10kV電纜≤10kM（300mm²）；35kV電纜≤4kM（300mm²）；

110kV電纜≤1kM（400mm²）

基本配置：

控制箱25kW；電抗器32kV/2.5A八臺；

勵磁變25kVA/1/3/5kV;

分壓器130kV

三、BPXZ/TPXZ -132kVA-22/44kV調頻諧振試驗裝置

適用范圍：

電容量為0.13～0.2μF的發電機（容量300MW、出口電壓20kV以下）；

10kV電纜≤1.5kM（300mm²）

基本配置：

控制箱15kW；勵磁變15kVA

44kV/1.5A固定電抗器一臺

44kV/1.5A可調電抗器一臺

四、BPXZ/TPXZ -216kVA-108/216kV調頻諧振試驗裝置

適用范圍：

110kV斷路器及母線；

110kV全絕緣主變壓器；110kVGIS≤10隔斷；

10kV電纜≤3kM（300mm²）；35kV電纜≤1.5kM（300mm²）；

基本配置：

控制箱10kW；

勵磁變10kVA;

電抗器54kV/1A四臺；

分壓器220kV

五、BPXZ/TPXZ -500kVA-250/500kV調頻諧振試驗裝置

適用范圍：

220kV及以下系統的電壓互感器、電流互感器；

220kV及以下系統的穿墻套管、支柱絕緣子、隔離開關；

220kV及以下斷路器；

220kV及以下絕緣工器具；

基本配置：

控制箱20kW；

勵磁變20kVA；

電抗器125kV/1A四臺

分壓器500kV
