簡介

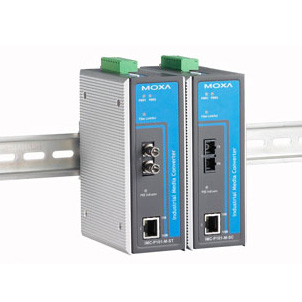

IMC-P101系列光電轉換器提供10/10 0Ba s eT( X )和100BaseFX（SC/ST接頭）之間的信號轉換。該轉換器可作為供電設備（PSE），為兼容IEEE 802.3af的用電設備（PD）提供功率高達15.4 W的電源輸入，無需額外布線。IMC-P101支持IEEE 802.3/802.3u/802.3x，10/100M自適應，MDI/MDI-X自動偵測，為您的工業以太網應用提供完整解決方案。

特點

• 支持10/100BaseT（X）自適應和MDI/MDI-X自動偵測
• 支持IEEE 802.3af PoE
• 電源故障時，繼電器輸出報警
• Store-and-Forward或是Cut-through模式
• 支持-40 ~ 75 °C寬溫（-T型號）
• 冗余雙直流電源輸入

• 技術 標準：
  IEEE 802.3 for 10BaseT
  IEEE 802.3u for 100BaseT(X), 100BaseFX
  IEEE 802.3af for Power-over-Ethernet
  接口 RJ45口：10/100BaseT(X)
  光纖口：100BaseFX (SC/ST連接頭)
  LED指示燈：PWR1, PWR2, Fiber Link, 10/100M (TP端口),
  PSE指示
  DIP開關：

  報警觸點：一路繼電器輸出，電流負載為1 A@ 24 VDC
  光纖



  機械特性 外殼：金屬，IP30等級
  尺寸：144.45 x 110.2 x 51.65 mm (5.69 x 4.34 x 2.03 in)
  重量：
  產品凈重：525 g
  包裝重量：710 g
  安裝方式：導軌、壁掛（可選套件）
  工作環境 操作溫度：
  標準型號：0 ~ 60 °C (32 ~ 140 °F)
  寬溫型號：-40 ~ 75 °C (-40 ~ 167 °F)
  工作濕度：5 ~ 95% RH
  存儲溫度：-40~ 85 °C (-40 ~ 185 °F)
  電源需求 輸入電壓：48 VDC (46 ~ 57 VDC)，冗余電源輸入
  電源功耗：430 mA @ 48 VDC (max.)
  連接方式：可插拔的接線端子
  過流保護：1.6 A（信號短接保護）
  反接保護：提供V+/V-反接保護
  安規認證： 安全：UL 508
  EMI：FCC Part 15, CISPR (EN55022) class A
  EMS：
  IEC 61000-4-2 Edition 1.2：2001-04 (Level 4)
  IEC 61000-4-3：2002+A1：2002 (Level 3)
  IEC 61000-4-4：2004 (Level 4)
  IEC 61000-4-5 Edition 1.1：2001-04 (Level 3)
  IEC 61000-4-6 Edition 2.1：2004-11 (Level 3)
  IEC 61000-4-8 Edition 1.1：2001-03 (Level 3)
  IEC 61000-4-11 Second Edition：2004-03
  Freefall：IEC60068-2-32
  Shock：IEC60068-2-27
  Vibration：IEC60068-2-6
  保修
