簡介

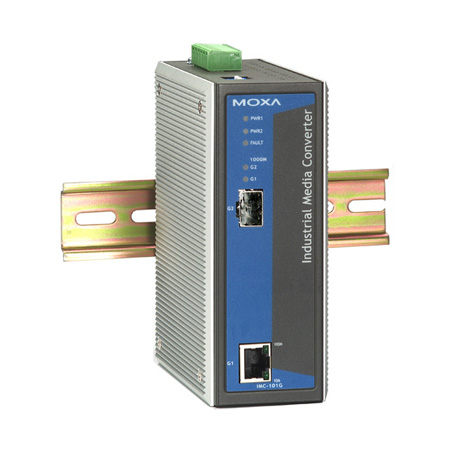

MOXA 工業級光電轉換器 IMC -101G ，特別適用于嚴苛的工業環境，可在 10/100/1000BaseT(X) 和 1000BaseSX/LX/LHX/ZX 之間進行轉換，能提供系統信賴且穩定性的運作。 IMC -101G 可靠完善的工業設計，讓工業自動化應用持續順暢，同時備有 relay 輸出警告功能以防止各種損害及損失。

IMC -101G 特別適用于嚴苛的工業環境，如危險場所 class 1, division 2 or zone 2 ( 認證中 ) 及必需遵守 FCC 、 TüV 、 UL 及 CE 等標準的作業環境。除了支持 0 到 60°C 的操作溫度外，亦適用于 -40 到 75°C 的寬溫操作。再者， IMC -101G 產品通過 100% 燒機測試，更加確保其適用于工業自動化控制環境。

Link Fault Pass-Through
IMC -101G 的 "Link Fault Pass-Through" 功能解決了使用傳統光纖媒體轉換器時所遇到的問題：當聯機的其中一端中斷，另一端仍然繼續傳輸封包，然后等待已經斷線的那一端傳送信息。而 IMC -101G 則是當發現其中一端已經斷線后，會強迫另一端也中斷聯機，讓應用軟件能夠適時地作出響應。

冗余電源輸入
IMC -101G 提供兩組直流電源輸入，當其中一組電源輸入故障時，另一組電源輸入即會自動備援 IMC -101G 的電源需求

端口中斷和電源故障時，繼電器輸出報警
電源中斷或通訊端口連結有中斷情形時， IMC -101G 會以透過 Relay 輸出方式警告現場技術人員，讓其能夠采取適當?shù)木o急作業程序。

特點

高性能網絡交換技術

    * 10/100/1000BaseT(X) 自適應, 支持MDI/MDI-X 自動偵測
    * 支持1000BaseSX/LX/LHX/ZX SFP 模塊

工業級設計, 穩定可靠

    * Link Fault Pass-Through (LFP)
    * 系統掉電, 網絡斷線可通過繼電器輸出報警
    * 冗余電源輸入

工業級堅固設計

    * 提供標準型號 (0 ~ 60°C ) 和寬溫型號 (-40 ~ 75°C)
    * IP30 防護等級外殼設計
    * 導軌安裝或面板安裝
    * 適用于苛刻的工業環境 (Class 1 Div.2/Zone 2)

推薦附件

    * DR 系列24 VDC 導軌電源

技術參數 標準：IEEE802.3，802.3z
接口 RJ45端口：10/100/1000BaseT(X)
光口：可選1000BaseSX/LX/LHX/ZX（LC接口）
LED指示燈：PWR1，PWR2，F(xiàn)AULT，10/100M（TP），
1000M（TP和光口）
DIP開關：端口斷線報警，Link Fault Pass Through，F(xiàn)iber
AN/Force
報警觸點：一路繼電器輸出，負載能力1A@24VDC
光纖 距離：
多模：
1000BaseSX： 0 ~ 500 m，850 nm (50/125 μm，400 MHz*km)
0 ~ 275 m，850 nm (62.5/125 μm，200 MHz*km)
1000BaseLX： 0 ~ 1100 m，1310 nm (50/125 μm，800 MHz*km)
0 ~ 550 m，1310 nm (62.5/125 μm，500 MHz*km)
單模：
1000BaseLX： 0 ~ 10 km，1310 nm (9/125 μm，3.5 PS/(nm*km))
1000BaseLHX： 0 ~ 40 km，1310 nm (9/125 μm，3.5 PS/(nm*km))
1000BaseZX： 0 ~ 80 km，1550 nm (9/125 μm，19 PS/(nm*km))
電源 輸入電壓：24 VDC (12 ~ 45 VDC)，冗余輸入
輸入電流（@24V）：0.2A
連接方式：可插撥的接線端子
過載電流保護：1.1A
反接保護：提供
機械特性 外殼：IP30防護等級，金屬外殼
尺寸（W×H×D）：53.6×135×105 mm
重量：630g
安裝方式：導軌或面板安裝
環境 操作溫度：0 ~ 60 ℃（32 ~ 140 °F）
-40 ~ 75 ℃（-40 ~ 167 °F）寬溫型號
存儲溫度：-40 ~ 85 ℃（-40 ~ 185 °F）
現對濕度：5 ~ 95%（無凝露）
安規認證 安全：UL508（認證中）
危險區域：UL/cUL Class1，Division 2，Groups A，B，C和
D，ATEX Class1，Zone 2，EEx nC IIC（認證中）
海事：GL，DNV（認證中）
EMI：FCC Part 15，CISPR (EN55022) Class A
EMS： EN61000-4-2 (ESD)， 等級3
EN61000-4-3 (RS)， 等級3
EN61000-4-4 (EFT)， 等級3
EN61000-4-5 (Surge)， 等級3
EN61000-4-6 (CS)， 等級3
EN61000-4-8
EN61000-4-11
沖擊：IEC60068-2-27
自由落體：IEC60068-2-32
震動：IEC60068-2-6
* 欲知更多信息，請登陸Moxa網站獲取最新信息
保修期5年
