簡介

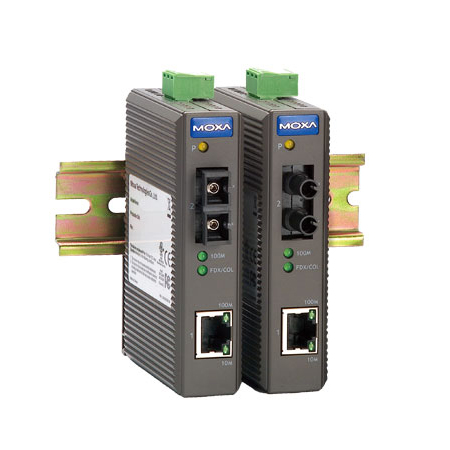

MOXA 工業級光電裝換器是專門為苛刻的工業環境下可靠穩定工作而設計的。IMC-21系列包含了入門級的10/100BaseT(X)~100BaseFX和10BaseT~10BaseFL的光電轉換器。 IMC-21是一種低成本的解決方案，電源輸入可以使用12~45 V DC或者18~30 V AC?？梢栽?10~60°C的溫度范圍可靠的工作，波浪形的硬件設計能夠使您的以太網適應苛刻的工業環境。

DC/AC電源輸入

您可以選擇12~45 VDC或者18~30VAC作為IMC-21的輸入電源。24V交流電源輸入特別適合樓宇自動化應用，因?yàn)檫@些場合的電源輸入經常會受到限制。

Link Fault Pass-Through

IMC- 21光電轉換器的Link Fault Pass-Through功能解決了傳統光電轉換器的光口和電口一側出現斷線，而另外一側仍然保持連接的問題。當其中一側連接斷開時，IMC-21會主動 切斷另外一側的連接，顯示線路已經中斷，可以使其它應用軟件對此做出反應。

特點

靈活的介質功能

• 多模, 單模光纖, 可選配 SC 和 ST 接口
• 可通過DIP開關來選擇TP端口連接速率, FDX/HDX/10/100/自動/強制
• Link Fault Pass-Through (LFP)

工業級設計, 穩定可靠

• 操作溫度范圍: -10 ~ 60°C
• IP30防護等級外殼設計
• 電源輸入支持 24 VDC/24 VAC
• 支持導軌安裝

推薦附件

• DR 系列24 VDC 導軌電源

技術參數 標準：IEEE802.3，802.3u，802.3x
接口 RJ45端口：
? IMC-21 (10/100BaseT(X)轉100BaseFX)：10/100BaseT(X)
? IMC-21 (10BaseT轉10BaseFL)：10BaseT
光纖端口：
? IMC-21 (10/100BaseT(X)轉100BaseFX)：100BaseFX
(SC/ST接口)
? IMC-21 (10BaseT轉10BaseFL)：10BaseFL (僅ST接口)
LED指示燈：
? IMC-21 (10/100BaseT(X)轉100BaseFX)：電源，10/100M
(TP端口)，100M (光纖端口)，F(xiàn)DX/COL (光纖端口)
? IMC-21 (10BaseT轉10BaseFL)：電源，LNK/ACT (光纖端
口)，LNK和ACT (TP端口)
DIP 開關：
? IMC-21 (10/100BaseT(X)轉100BaseFX)：
- 通過DIP開關來選擇TP端口連接速率 (10/100M)，半/全
雙工模式和強制/自動模式
- 通過DIP開關來選擇光纖連接的半/全雙工模式
- 通過DIP開關來選擇Link Fault Pass-Through (LFP)
? IMC-21 (10BaseT轉10BaseFL)：通過DIP開關來選擇TP
端口的MDI/MDI-X與半/全雙工模式
光纖 距離： 10BaseFL：2 km，820 nm
100BaseFX (多模)：5 km，1300 nm
100BaseFX (單模)：40 km，1310 nm
最小輸出： 10BaseFL：-16 dBm
100BaseFX (多模)：-20 dBm
100BaseFX (單模)：-5 dBm
最大輸出： 10BaseFL：-7 dBm
100BaseFX (多模)：-14 dBm
100BaseFX (單模)：0 dBm
RX靈敏度： 10BaseFL：-34.1 dBm
100BaseFX (多模)：-34 ~ -30 dBm
100BaseFX (單模)：-36 ~ -32 dBm
電源 輸入電壓：12 ~ 45 V直流，18 ~ 30 V交流（47-63 Hz）
功率（@24V）：5W
連接方式：可插拔的3口接線端子
過流保護：1.1A
反相極性保護：提供
機械特性 包裝：IP30防護等級的塑料外殼
尺寸（W x H x D）：25 x 109 x 97 mm
0.98×4.29×3.82 in
重量：125 g
安裝方式：導軌安裝
工作環境 操作溫度：-10 ~ 60 °C（14 ~ 140 °F）
存儲溫度：-40 ~ 70° C（-40 ~ 158 °F）
環境相對濕度：5 ~ 95%（無凝露）
通過認證 安全：UL508，UL60950-1，CSA C22.2 No. 60950-1，
EN60950-1
EMI：FCC Part 15，CISPR (EN55022) class A
EMS： EN61000-4-2 (ESD)
EN61000-4-3 (RS)
EN61000-4-4 (EFT)
EN61000-4-5 (Surge)
EN61000-4-6 (CS)
沖擊：IEC60068-2-27
自由落體：IEC60068-2-32
震動：IEC60068-2-6
MTBF：353,000 hrs
數據庫：MIL-HDBK-217F：GB 25°C
保修期5 年
