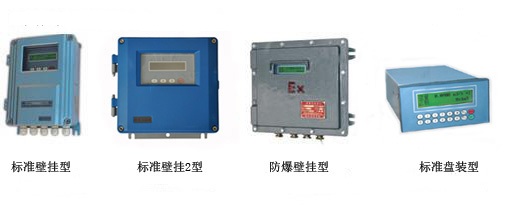

ZRN-100超聲波流量計外型尺寸：

分體式超聲波流量計應用接線：

ZRN-100超聲波流量計及傳感器的安裝：
ZRN-100系列超聲波流量計的傳感器使用的是一對收發兩用的壓電陶瓷片，它們能夠發射和接收穿過管道和液流的超聲波信號，流量測量是通過測量發射和接收超聲波的不同時間的差值來完成的。由于這個差值非常小，所以傳感器之間的距離和平行度會影響到測量精度，使用者應該特別認真仔細的安裝傳感器。
ZRN-100超聲波流量計安裝傳感器的步驟：
選擇有足夠直管段長度位置，最好是新管道、無銹蝕、易于操作的地方。
清除管道上的雜物和銹蝕，最好使用角磨砂輪機打掉銹蝕。
在傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦合劑的目的是排除傳感器發射面與管道外表面之間的空氣。
特別提醒：應避免沙粒和雜物進入這中間。
水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。
傳感器的安裝距離：
傳感器的安裝距離是在M25號窗口中顯示的數值，它是指兩只傳感器的內側距離，要想準確測量，使用者應按照顯示的距離數值安裝傳感器。
V方式安裝傳感器：

V方安裝傳感器是在常用的方法，一般建議在15-400mm的管道上使用，它有時被稱為反射法。

Z方式安裝傳感器：

方式通常被用在50mm以下的小管上。
N方式安裝傳感器：
極少用的方式。

檢查安裝：
使用者在安裝好傳感器后要對下列項目進行檢查：收信號強度、信號良度Q值、時差、估測的液體聲速、信號傳輸時間比等。只有這樣流量計才能穩定運行、測量準確。
信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號最大。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號調整到最大。
建議按下列方式操作來得到較大的信號強度：
（1） 如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。
（2） 仔細地打磨管道的外表面，稍微多加一些耦合劑。
（3） 輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號最大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的。Q值大意味著較高的信噪比（縮寫SNR），當然
測量的數據也比較準確，Q值應該在600-900范圍之間，越高越好。
Q值較低可能有下列幾種原因：
（1）被附近的其他設備或裝置干擾，如變頻器的干擾就很強。解決辦法是：重新選擇安裝位置、遠離干擾源、做好屏蔽、不共用電源等。
（2）傳感器與管道耦合不好，應該重新打磨、重涂一些耦合劑。
（3）被測管段比較難測量，需要重新選擇測量點。
總的傳輸時間和時差：
總的傳輸時間和檢測到的時差被顯示在菜單窗口M93號中，它們是參與計算管道流量的基本數據，所以流量將隨著總的傳輸時間和時差變化而變化。
總的傳輸時間的變化范圍應該很小。
當時差的上下波動范圍超過了20%表示在傳感器的安裝方面存在問題，使用者應檢查安裝是否正確。
傳輸時間比
這個數值常被用來檢查傳感器安裝的是否正確、輸入的管道參數是否與實際的情況相符。如果管道參數與傳感器的安裝正確，這個數值應該在100±3的范圍內。
超標了使用者就應該檢查下列項目：
? 已輸入的管道參數是否正確，與實際是否相符；
? 傳感器的安裝距離是否如M25號窗口所示；
? 傳感器的安裝方向是否正確；
? 傳感器的安裝位置是否合適；被測管段是否變形；內部是否存在著干擾源；
? 檢查其它不符合測量要求的方面。
