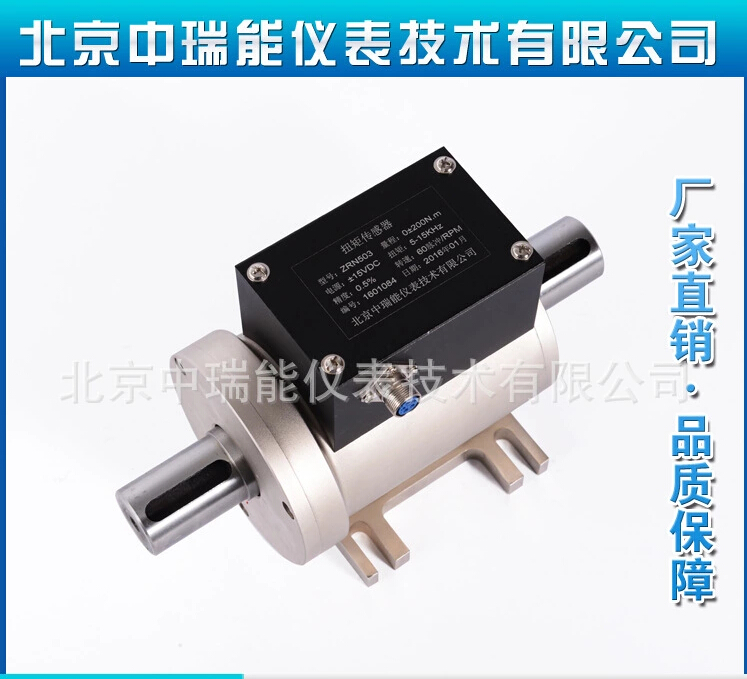

扭矩傳感器特點：

既可以測量靜止扭矩，也可以測量旋轉扭矩；
檢測精度高、穩定性好、抗干擾能力強；
體積小、重量輕、易于安裝；
不需反復調零即可連續測量正反轉扭矩；
沒有集流環等磨損件，可高轉速長時間運行；
應變彈性體強度大，可承受150%載荷；
可任意位置，任意方向安裝；

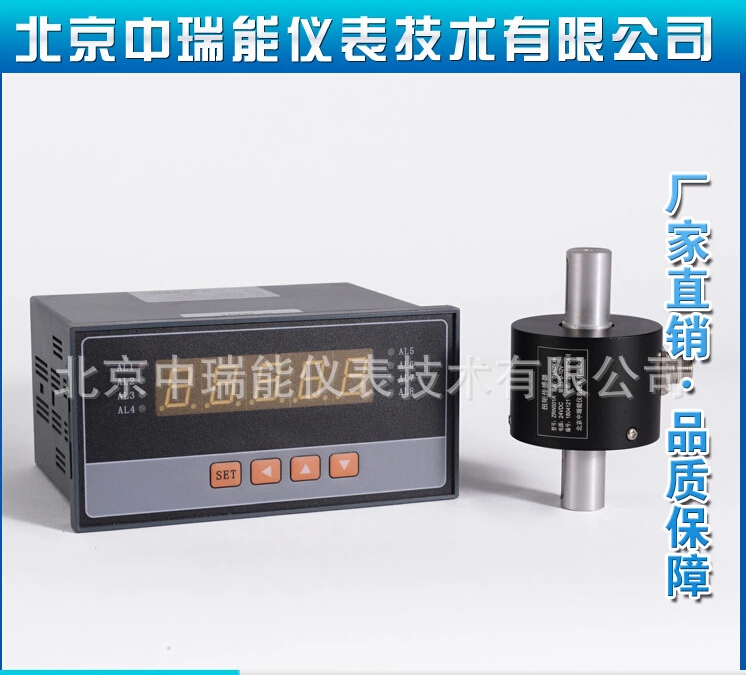

傳感器部分可脫離二次儀表獨立使用，直接與測量板卡，PLC或DCS組成扭矩測量裝置。

扭矩傳感器介紹

一、應用范圍：
　　扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。應用范圍十分廣泛，主要用于：
　　1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；
　　2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；
　　3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；
　　4、可用于污水處理系統中的扭矩及功率的檢測；
　　5、可用于制造粘度計；
　　6、可用于過程工業和流程工業中。
　　二、扭矩傳感器基本原理：
　　扭矩的測量：采用應變片電測技術 ,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。

 三、扭矩傳感器產品特點：
　　1.信號輸出可任意選擇波形─方波或脈沖波。
　　2.檢測精度高、穩定性好、抗干擾性強。
　　3.不需反復調零即可；連續測量正反扭矩。
　　4.即可測量靜止扭矩，也可測量動態扭矩。
　　5.體積小、重傳感器可脫離二次儀表獨立使用，只要按插座針號提供 +15V，-15V（200mA）的電源，即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。量輕、易于安裝。
　　6.測量范圍： 0—10000Nm標準可選, 非標準2萬Nm、3萬Nm、5萬Nm、8萬Nm、10萬Nm、15萬Nm、20萬Nm、50萬Nm、100萬Nm、200萬Nm可定制，特殊量程定制。
　　四、扭矩傳感器主要功能及性能指標：
　　扭矩示值誤差： ＜± 0.5 % F · S 靈敏度： 1±0.2 mv / V
　　非線性： ＜±0.25 % F· S 重復性： ＜±0.2% F· S
　　回差： ＜0.2 % F· S 零飄（24小時）： ＜0.5 % F· S
　　零點溫飄： ＜0.5 % F· S /10℃ 輸出阻抗： 1KΩ ±3Ω
　　絕緣阻抗： >500MΩ 靜態超載： 120 %
　　斷裂負載： 200 % 使用溫度： 0 ～ 60℃
　　儲存溫度： －20 ～ 70℃ 電源電壓： +15V±5%,-15V±5%
　　總消耗電流： ＜130mA 頻率信號輸出： 5KHz—15KHz
　　負額定扭矩：5KHz±10Hz 零扭矩：10KHz±10Hz
　　正額定扭矩：15KHz±10Hz 信號占空比： （50±10）%
　　五、安裝使用：安裝步驟：
　　1.根據軸的連接形式和扭矩傳感器的長度，確定原動機和負載之間的距離，調節原動機和負載的軸線相對于基準面的距離，使它們的軸線的同軸度小于Φ 0.03mm,固定原動機和負載在基準面上。
　　2.將聯軸器分別裝入各自軸上。
　　3.調節扭矩傳感器與基準面的距離，使它的軸線與原動機和負載的軸線的同軸度小于Φ 0.03mm，固定扭矩傳感器在基準面上。
　　4.緊固聯軸器，安裝完成。
　　六、信號輸出與信號采集：
　　1、扭矩信號輸出基本形式：
　　? 方波信號、脈沖信號。
　　? 可根據用戶需要制成電壓模擬信號輸出或電流模擬信號輸出（單向、靜止扭矩測量）。
　　2、扭矩信號處理形式：
　　? 扭矩傳感器輸出的頻率信號送到頻率計或數字表，直接讀取與扭矩成正比的頻率信號或電壓、電流信號。
　　? 扭矩傳感器的扭矩與頻率信號送給單片機二次儀表，直接顯示實時扭矩值、轉速及輸出功率值及 RS232通訊信號。
　　? 直接將扭矩與轉速的頻率信號送給計算機或 PLD進行處理。
　　七、維護與保養：
　　1.每隔一年應給扭矩傳感器兩端軸承加潤滑脂。加潤滑脂時，僅將兩端軸承蓋打開，將潤滑脂加入軸承，然后裝上兩端蓋。
　　2.應儲存在干燥、無腐蝕、室溫為 -20℃——70℃的環境里。
　　八、注意事項：
　　1.安裝時，不能帶電操作，切莫直接敲打、碰撞傳感器。
　　2.聯軸器的緊固螺栓應擰緊 ,聯軸器的外面應加防護罩，避免人身傷害。
　　3.信號線輸 出不得對地 ,對電源短路,輸出電流不大于10mA? 屏蔽電纜線的屏蔽層必須與 +15V電源的公共端（電源地）連接。
　　九、安裝使用：
　　1、使用環境：扭矩傳感器應安裝在環境溫度為0℃ ～ 60℃，相對濕度小于90%，無易燃、易爆品的環境里。不宜安裝在強電磁干擾的環境中。
　　2、安裝方式：
　　（1） 水平安裝
    （2） 垂直安裝
3、連接方式： 扭矩傳感器與動力設備、負載設備之間的連接
　　（1） 彈性柱銷聯軸器連接如圖13所示，此種連接方式結構簡單，加工容易，維護方便。能夠微量補償安裝誤差造成的軸的相對偏移，同時能起到輕微減振的作用。適用于中等載荷、起動頻繁的高低速運轉場合，工作溫度為-20-70℃。
（2） 剛性聯軸器連接如圖14所示，這種連接形式結構簡單，成本低，無補償性能，不能緩沖減振，對兩軸的安裝精度較高。用于振動很小的工況條件。

　4、扭矩傳感器安裝要求：

　　（1） 扭矩傳感器可水平安裝，也可垂直安裝。
　　（2） 如圖11、12所示，動力設備、傳感器、負載設備應安裝在穩固的基礎上，以避免過大的震動，否則可能發生數據不穩，降低測量精度，甚至損壞傳感器。
　　（3） 采用彈性柱銷聯軸器或剛性聯軸器連接。
　　（4） 動力設備、傳感器、負載設備軸線的同心度應小于Φ0.05mm。
