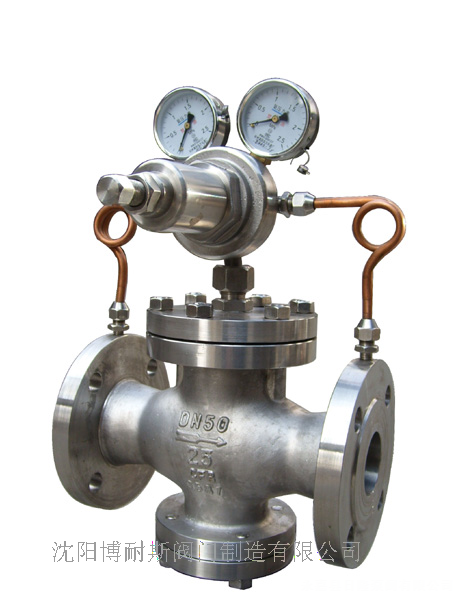

YK43X/F,BNSYK型先導活塞式氣體減壓閥
產品型號：YK43X/F，BNSYK
結構特點和用處： 本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。 本產品主要用于氣體管路，如空氣、氮?dú)狻⒀鯕狻錃狻⒁夯瘹狻⑻烊粴獾葰怏w。
主要技術參數和性能指標：
公稱壓力(Mpa)
1.6
2.
4.0
6.4
10.0
16.0
殼體試驗壓力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封試驗壓力(Mpa)
2.5
最高進口壓力(Mpa)
.4
出口壓力范圍(Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-4.5
壓力特性偏差(Mpa)△P2P
GB12246
1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小壓差(Mpa)
0.15
0.2
0.4
0.8
1.0
滲漏量
X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989
*：殼體試驗不包括膜片、頂蓋
主要零件材料：
零件名稱
零件材料
閥體 閥蓋 底蓋
WCB/FCB*
閥座 閥盤
2Cr13/304*
缸套
2Cr13/25(鍍硬鉻)/304*
活塞
2Cr13/銅合金/銅合金*
活塞環
合金鑄鐵/對位聚苯*
導閥座 導閥桿
膜片
1Cr18Ni9Ti
主閥 導閥彈簧
50CrVA
調節彈簧
60Si2Mn
密封墊(X/F型號)
橡膠/聚四氟乙稀
導閥體 導閥蓋
25/304*
*：用于氧氣介質時的材料
流量系數(Cv)：
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
4
6.5
16
36
64
140
570
780
1020
1500
外形尺寸(PN1.6-4.0)： 單位：mm
公稱通徑DN
外 形 尺 寸
L
H
Hl
1.6/2.5MPa
4.0MPa
160
180
290
90
98
110
220
240
320
270
280
325
130
310
330
365
380
170
450
475
210
550
515
650
560
800
705
335
850
745
375
900
405
730
455
950
835
465
訂貨須知： 產品型號 公稱壓力 公稱通徑 連接法蘭標準 額定流量系數Cv 進口壓力 調節范圍 工作介質和介質溫度
