GN3000智能防竊電遠程抄表系統

GN3000智能防竊電遠程抄表系統是國能華怡科技借助先進的電子技術和通訊技術，實現對電能計量回路進行遠距離監視，具有防竊電、遠方抄表、電表在線監測管理、用戶電壓監測等用電管理功能，既能及時發現竊電行為，又能對竊電者的竊電事實提供證據和計算出準確的所竊電量。同時可實現遠程抄表功能，大大提高了供電局相關工作人員的工作效率，進而提高了供電局的效率。

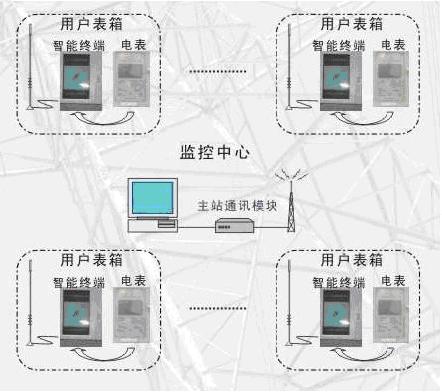

一、系統結構

二、系統功能

1、地理信息系統

2、防竊電功能

3、抄表功能

4、設置功能

5、數據分析及設備管理功能

6、用戶管理功能

7、系統校時

8、安全措施

9、事件記錄與操作日志管理

10、接口功能

11、系統異常、故障的報警

三、GN-3000智能終端

GN-3000智能終端是國能華怡科技研制、生產的新一代智能化采集模塊，它采用高可靠性的集成電路，并結合無線公用網絡傳輸，可實現遠程抄表、數據存儲、報警等功能，是實現用電遠程自動化管理，提高效率、降低損耗的理想產品。

 GN-3000智能終端通過數字接口與電能表交換數據，經過處理上報給遠程管理部門，同時接收管理部門下發的指令，并按照指令進行相應操作，對用電情況進行實時檢測，一旦發生異常情況，則主動報警，并將異常情況保存。

（一） 主要特點

1、測控終端體積小，安裝簡單，配置靈活，擴容方便。內嵌GSM/GPRS工業級通訊模塊，采用GSM短信息及GPRS方式進行數據傳輸。

2、支持多種電表，可以是單相/三相的電子式電能表，也可以是經過改造，具有通訊功能的機械表；同時還可以是具有脈沖輸出功能的機械表。

3、直接交流采樣，無需外接變送器；富里葉算法，測量精度高，長期運行數據穩定可靠。

4、具有一定的防竊電功能。

5、終端具有備用電源設計，自動發送斷電報警信息，可及時報告高壓停電等非正常斷電事件；設有掉電數據保存功能，可保證掉電后數據10年不丟失

6、采集終端可支持電表的集中安裝和分散安裝，即采集終端可與若干電能表組成網，實現一帶多的功能。

7、采集終端數據格式標準化，適應多種規約，易于同其他系統兼容。

8、具備向下擴展通訊的要求，以備將來分戶抄表時，系統擴展方便。

9、動態自檢，有硬件看門狗功能。

10、所有I/O及通訊接口采用光電隔離，具有高可靠性和安全性。

11、防塵、防潮、防雨設計。

（二）主要功能

1、模擬量采集：IA，IB，IC，IO，UA，UB，UC。

2、電能量采集：光電隔離RS485接口。

3、采集通訊信號強度、通道誤碼率、電表電度、計算電度。

4、采集狀態數據：開關狀態信號、箱門報警信號。

5、接收并存儲預購電量數據和終端配置參數。

6、接受主站對時命令，處理主站的讀數據命令。

7、保存歷史數據。

8、計算有功、無功、有功電量（峰、平、谷）、無功電量（峰、平、谷）。

9、采集數字電能表的有功電量（峰、平、谷）、無功電量（峰、平、谷）。

10、判斷處理功能：遠方（當地）置入預購電量，用電超限告警（切開關）；電壓合格率；三相負荷平衡度；竊電監查；0.4KV系統接地檢查；停送電記錄。

11、報警上傳：系統異常、故障及數據越限的報警。

12、組態參數的設置。

13、三相選擇功能，任兩相停電時能正常工作。

14、失電報警功能，三相失電時自動報警，同時應有備用電源，在一定時間內維持系統正常運行。

15、異常時間報警。

16、存儲功能：存儲各種數據,減少主站訪問次數，提高主站訪問效率。

17、缺相檢測及報告，在采集終端中設計有電壓檢測電路,當三相電中的某一相斷電時, 采集終端自動記錄相別和發生時間以及持續時間。如系統使用者需要, 采集終端可以將此事件及時上報。

18、設有掉電數據保存功能，可保證掉電后數據10年不丟失。

19、采集終端數據格式標準化，適應多種規約，易于同其他系統兼容。

20、 時鐘功能內有高精度時鐘，由主站進行統一對時，由于計費系統的特殊性，此處的設計必須保證系統時鐘的一致。

21、 采集終端可支持電表的集中安裝和分散安裝；即采集終端可與若干電能表組成網，實現一帶多的功能。

（三）技術指標

   1、準確度等級：0.5級。

2、基本電流Ib（額定最大電流Imax）：5A。

3、參比電壓：220V/380V、57.7V/100V。

4、參比頻率：50Hz。

5、工作電壓范圍：220±10%VAC。

6、環境工作條件：-20℃-+55℃，相對濕度不超過85%（+25℃）。

7、斷電情況下表內數據可保存10年。
