一、概述

自來水是城市經濟發展和人民生活水平最基本的保障，是保障城市繁榮發展、人民生活，以及發展國民經濟必要的先決條件。我國是一個水資源極度短缺的發展中國家，隨著改革開放的不斷深入和發展，以及人口的不斷增長，還有水資源的嚴重污染，水越來越成為制約我們的生活和發展的一個重要因素。因此，國家非常重視對水資源的利用和管理，合理利用水資源、節約用水成了我們當前最緊迫的任務，這也促使水工業將成為二十一世紀最有發展前景的工業。城市的發展無論是對自來水從質量上、產量上都提出了更高的要求。這些年政府將投入更多的資金治理水資源，加強水資源的管理和合理的使用。

在城市供水中，對于現代化技術的應用十分迫切。對于生產來說，實現水廠與供水調度系統自動化是保證供水安全、優質的關鍵，同時又是使供水生產實現科學性、高效性和合理性的有效措施；對于供水管理來說，實現供水企業內部協調一致是供水企業發展的關鍵，同時又是使供水企業更好地發揮供水作用、保證供水的發展的必不可少的手段。利用當今飛速發展的計算機技術、網絡技術、通訊技術、工業控制等先進的技術，把我們的供水現代化生產、管理推向一個新的高度，同時也對我們提出了更加嚴峻的考驗和更高的要求。

二、自來水SCADA監控系統軟件

自來水監控SCADA系統軟件是在北京世紀長秋科技有限公司開發生產的《世紀星組態軟件》基礎上進行二次開發而完成的。

《世紀星組態軟件》是在PC機上開發的智能型人機接口（MMI）軟件系統，它以Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。

《世紀星組態軟件》由開發系統和運行系統組成。開發系統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向?qū)Ш腿娴刂С謬?guó)內國際工控底層設備，徹底實現工控現場的數據采集和監控功能。

運行系統是《世紀星組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過實時數據庫管理從工業控制對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。

自來水監控SCADA系統軟件的主要特點：

● 使用方便，尤其對調度室操作員而言。

● 設置參數方便，包括站點設置、RTU設置、模擬屏設置、報警設置等極為方便。

● 擴充站點方便。

三、自來水SCADA監控主要功能描述

自來水SCADA監控系統主要由廠級站（調度室）、深井站、測壓站三部分組成。

下面從全景圖、廠平面分布圖、配電圖三個方面說明本系統的功能。

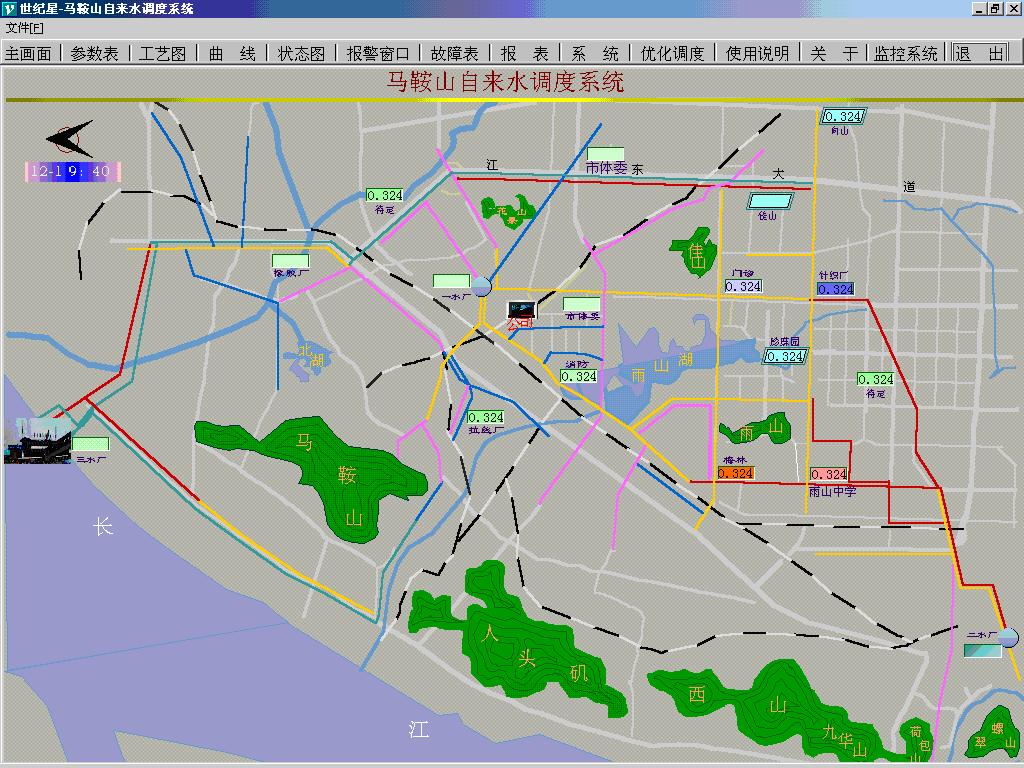

(一) 全景圖

功能說明：

1、查看管道直徑。

2、通迅狀態窗口（可視通迅狀態）。

3、泵的開停（通過顏色變化、并可查看每臺泵的具體參數值）。

4、實時動態顯示液位。

5、主要參數值顯示窗口（主參數放置可由用戶任意選擇）。

6、畫面切換窗口（具體畫面根據用戶要求和屏幕限制放置）。

7、報警指示燈及報警確認。

8、停電指示：

①加壓站通過改變底色體現。

②水廠通過封閉管道體現。

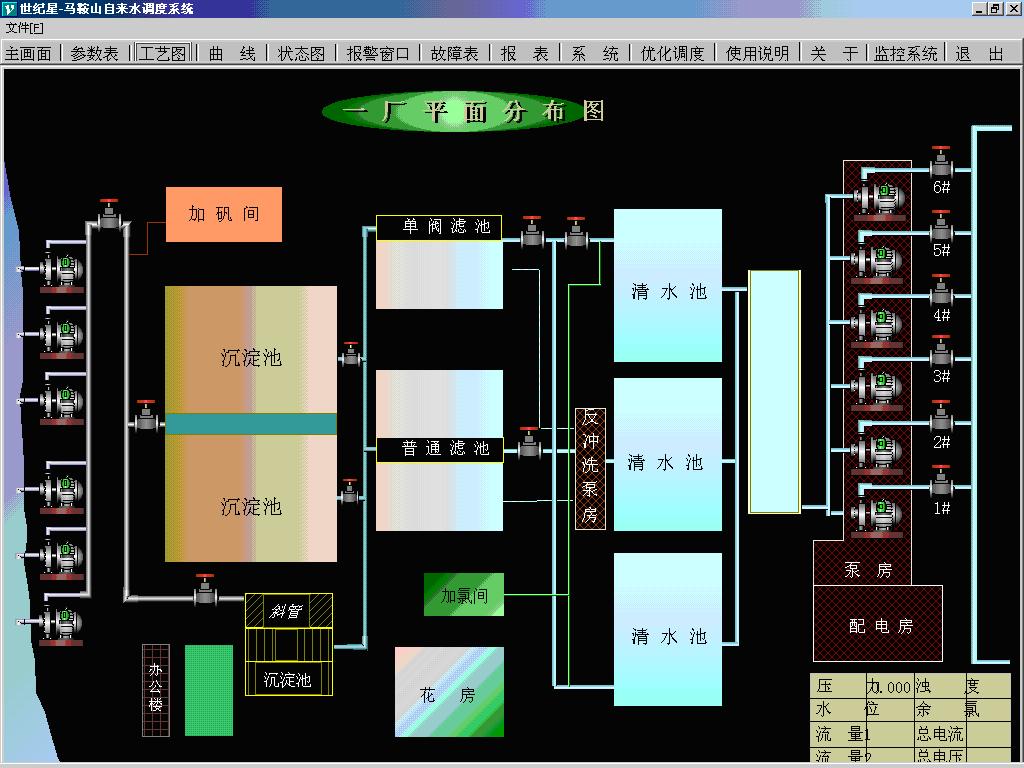

(二) 廠平面分布圖

     功能說明：

1、水池的液位動態顯示。

2、泵的開停：通過泵變顏色、閥門指示窗口變色、管道有水流狀態可同時兼有或根據用戶要求選擇。

3、實時參數。

4、采用不直接顯示。

5、通過單擊泵或閥門而顯示一幅實時曲線其上兼有實時數據窗口（有層次感）或由用戶要求而直接顯示。

 (三) 配電圖

    功能說明：

1、高壓端I、高壓端II與低壓端I、低壓II分別有主要參數值顯示框（平均電壓、平均電流、平均功率、頻率并有其各自分類顯示）。

2、線路

①配電：線路自動變成紅色并且開關自動閉合；

②無電：線路自動變成暗綠色并且開關自動斷開。

3、屏幕直接顯示每臺泵的平均電流和平均功率并可通過點擊該平均參數從而顯示該泵的三相電流面切換。
