一、概述

本系統采用計算機監控洗腸儀的壓力、溫度、泵等設備。達到自動控制進液，停液，轉速。

系統方案特點:

1、全數字化方案，系統精度有保障 布線方便，系統擴展方便現場供電點少，現場施工方便。

2、豐富的人機界面，使操作更加零活方便。多媒體的應用使系統更加豐富多彩。

二、系統結構

系統結構如下：

1、現場硬件配置：雙諾板卡AC1056 50KHz 多功能12位A/D板，該板卡具有16路數字輸入，16路數字輸出，2路12 位D/A，輸出電壓信號范圍0—10V，0—±10V；現場采集元件為溫度變送器JWB/P，壓力變送器JYB-KO-KAG。

2、上位機功能：數據處理及用戶界面

3、計算機系統硬件要求：

① 中文版Microsoft windows 98或windowsNT操作系統。

② IBM PC及其兼容機，奔騰233MH以上CPU、 32Ｍ以上內存，建議使用64M以上的內存。

③ 2.1G以上硬盤，300以上自由硬盤空間。

④ SVGA顯卡，8M以上顯存（建議使用16Ｍ以上顯存）。Win98的顯示屬性可設為如下：

顏色：增強色（16位）、真彩色（24和32位）可選

分辯率：800X600象素、1024x768象素可選

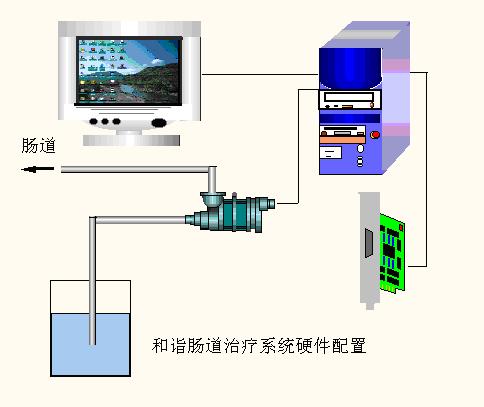

    系統拓?fù)鋱D如下：

三、上位機監控軟件

《世紀星組態軟件》是在PC機上開發的智能型人機接口（MMI）軟件系統，它以Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。

《世紀星組態軟件》由開發系統和運行系統組成。開發系統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向?qū)Ш腿娴刂С謬鴥?nèi)國際工控底層設備，徹底實現工控現場的數據采集和監控功能。

運行系統是《世紀星組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過實時數據庫管理從工業控制對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。

四、工藝過程要求

1、工程畫面：簡節，明快，流暢。

2、動態特性：形象，逼真，美觀大方。

3、特殊功能：自動連鎖，實時報警。
