一、概述

   冶金行業是世界上最重要的工業行業之一。該行業本身的特性迫使該行業的公司不斷地與業內的其它公司和其它行業的替代產品進行競爭。因此，身處該行業的生產商和貿易商必須通過不斷地開發新產品、提高生產效率、提高產品質量來應對瞬息萬變的市場。所有這些都對冶金企業的靈敏程度形成了挑戰，與此同時，企業還必須滿足制造高質量產品、準時交貨、保持最低成本等方面的要求，通過計算機控制可以達到上述目的。

二、控制系統的構成

整個系統可分為兩層：監控管理層和現場測控層，監控管理層由一臺上位機組成。現場測控層由三臺PLC負責現場數據采集和控制。本系統采用GE9030 PLC。上位機的世紀星監控組態軟件采用驅動程序 GE SNP 驅動從RS485總線上獲取現場數據，完成對設備監測和控制。

系統拓撲圖如下：

三、監控系統的軟件

《世紀星組態軟件》是在PC機上開發的智能型人機接口（MMI）軟件系統，它以Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。

《世紀星組態軟件》由開發系統和運行系統組成。開發系統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向導和全面地支持國內國際工控底層設備，徹底實現工控現場的數據采集和監控功能。

運行系統是《世紀星組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過實時數據庫管理從工業控制對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。

四、工藝過程

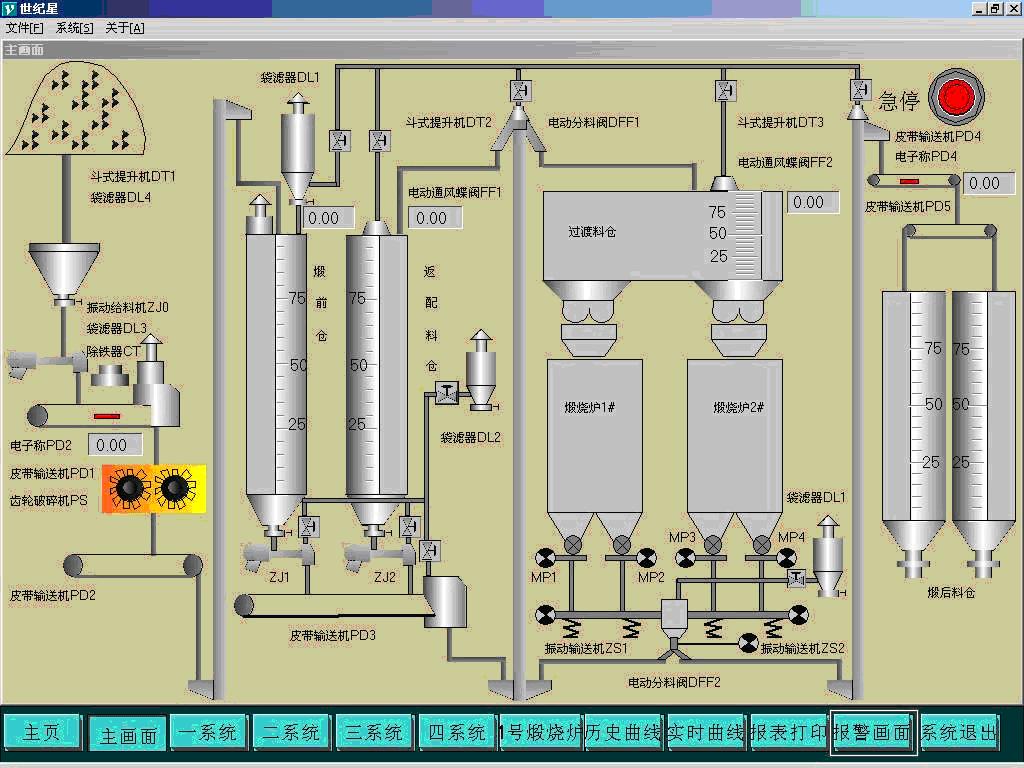

1、主畫面　

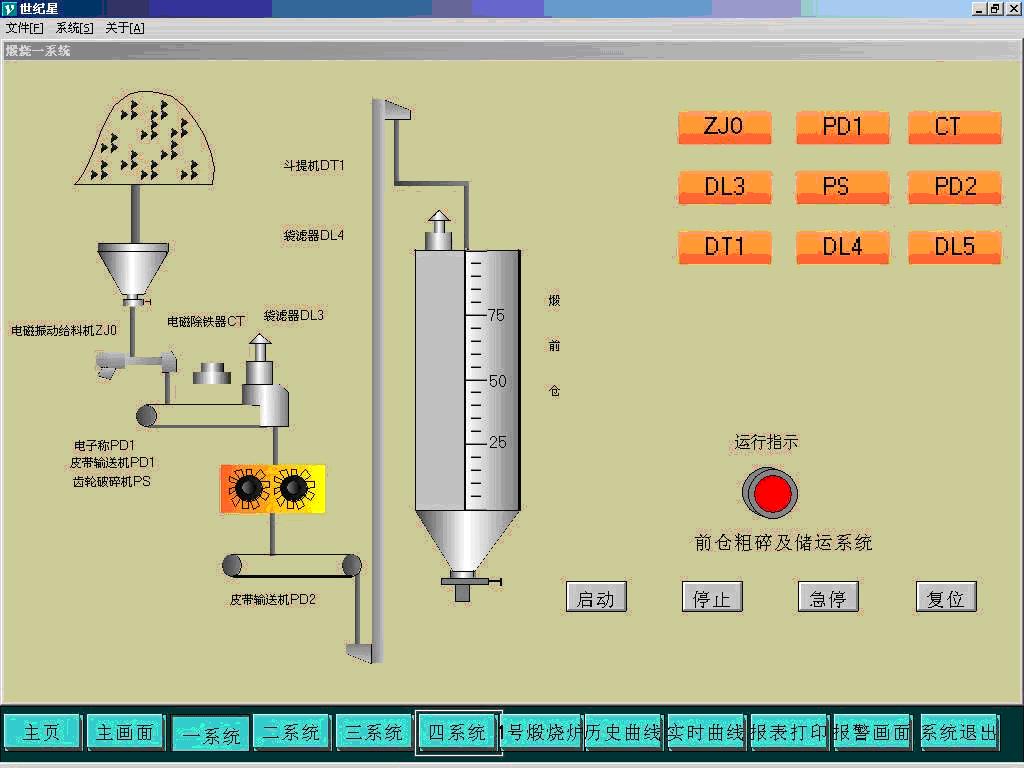

2、鍛燒系統圖
