一、概述

辦公樓弱電系統工程機房是大樓弱電系統的中樞，是整個信息網絡工程的數據傳輸中心、數據處理中心和數據交換中心。它保證了系統能正常有效的工作，為保證機房設備正常運行及工作人員有一個良好的工作環境，因此確保信息暢通、安全是本工程的最終目的。

計算機機房場地的要求主要依據國家標準《GB2887—89計算場地技術條件》、《GB9361—88計算場地安全要求》和《GB50174—93電子計算機機房設計規范》。隨著計算機技術的不斷發展和計算機系統的廣泛使用，機房環境除必須滿足計算機設備對溫度、濕度等技術要求。

機房的溫度和濕度是重要的環境參數，是計算機設備正常運行的必要條件。為此在機房的主要設備工作間均需安裝溫度和濕度傳感探頭，對溫度、濕度進行實時檢測，在監視屏上顯示各測點溫度、濕度值。當檢測值超過各工作區規定的溫、濕度上、下限值時，在監視屏的相應數據旁用醒目的標志符的閃動來提示該值的超限報警。為在總體上監視整個機房的溫度，濕度狀況，可在新風機的進風口和主空調機的回風口，分別檢測溫度和濕度。

二、系統方案特點

1、全數字化方案，系統精度有保障

2、布線方便，只需３芯（一線總線）或二芯(RS485)電纜

3、開放式通訊規約，系統擴展方便

4、現場供電點少，現場施工方便。

5、豐富的人機界面，使操作更加零活方便。

6、多媒體的應用使系統更加豐富多彩。

三、系統硬件配置

1、上位機硬件要求：

① Microsoft Windows 2000（中文版）或Windows XP操作系統（中文版）。

② IBM PC及其兼容機，奔騰233MH以上CPU，64 Ｍ以上內存。

③ 1G以上硬盤，100以上自由硬盤空間。

④ SVGA顯卡PCI或AGP顯卡，8M以上顯存（建議使用16Ｍ顯存）。

2、現場硬件配置：

① RS485/232轉換模塊LTM-8520。

② 現場采集模塊長英LTM-8201,研華ADAM-4017。

③ 現場采集元件DS1822測溫探頭及測濕探頭。

四、系統結構

系統采用COM1串口接RS485/232轉換器(LTM8021)及ADAM4017模塊，實現數據的采集。

系統通訊方式：RS485/232，二線制Data+,Data-， 波特率：9600BPS。

工作電壓：24V DC，5V DC。

系統拓?fù)鋱D如下：

五、上位機監控組態軟件

《世紀星組態軟件》是在PC機上開發的智能型人機接口（MMI）軟件系統，它以Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。

《世紀星組態軟件》由開發系統和運行系統組成。開發系統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向?qū)Ш腿娴刂С謬?guó)內國際工控底層設備，徹底實現工控現場的數據采集和監控功能。

運行系統是《世紀星組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過實時數據庫管理從工業控制對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。

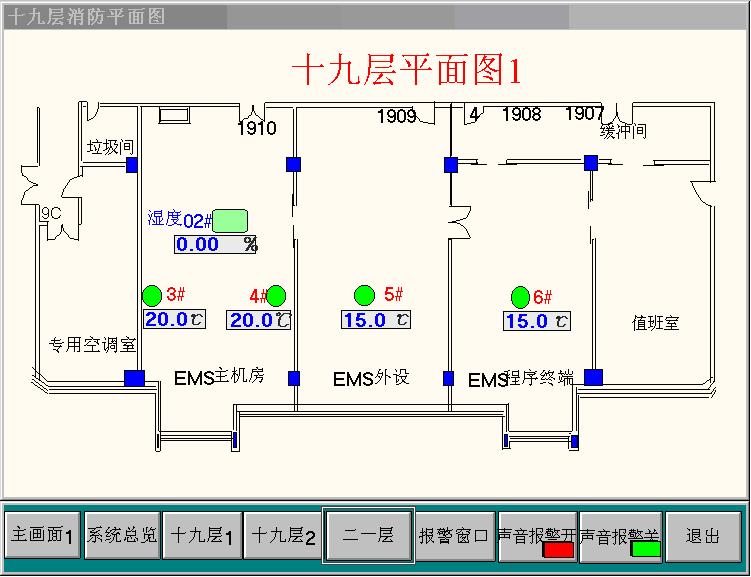

六、監控畫面

系統具有自動報警功能，并能自動彈出報警點所在畫面。
