一、概述

油井信息控制系統是北京世紀長秋科技有限公司開發的應用于石油開采行業中一種集采油生產控制、監測和生產管理系統。該系統以計算機網絡、無線數字通訊和工控技術作支撐，系統為三級站結構：上級站提供全局范圍內各要素的遙測服務、采油生產分析、網絡與數據管理；中繼站負責數據的上傳下達；底層RTU實現現場數據采集和控制過程，并提供應急相應服務。系統實現了示功圖、電流圖、壓力、溫度的在線測取，實現自動量油。系統完全針對油田生產自動化設計，結構合理、擴展性強，性能價格比高。

二、系統結構

油井信息控制系統包括以下子系統：

■ 抽油機生產參數的監控及運程發布系統

■ 計量站油井自動倒井計量系統

■ 注水泵站自動監控及調節系統

■ 配水間自動監測系統

■ 聯合站，中轉站自動化測控系統

油井信息控制系統的結構設計圖如下。

中心控制室為上級站。上級站完成所有中繼站、遠程終端設備的登記，計量站所轄油、水井終端和自動計量的參數設置，現場各類測控信息的采集管理、儲存、分析、診斷，可實時控制和監測底層各遠程終端。

中繼站為系統的中間層。它對上是局域網的子站，對下為以太工控網的主站，完成命令的上傳下達、數據的收集與上傳，對底層終端的巡回檢測和數據的中間層保存。

抽油機智能終端、注水終端、自動計量終端等RTU為該系統的最底層，完成油井井口動態數據的在線錄取、應急處理、數據傳送、狀態反饋；注水井數據的在線錄取和故障報警；計量數據的自動錄取、應急處理、故障及時報警等。它們既可獨立工作，又能接受上層的測控命令，與中繼站組成工控以太網。

三、上位機監控軟件

《世紀星組態軟件》是在PC機上開發的智能型人機接口（MMI）軟件系統，它以Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。

《世紀星組態軟件》由開發系統和運行系統組成。開發系統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向導和全面地支持國內國際工控底層設備，徹底實現工控現場的數據采集和監控功能。

運行系統是《世紀星組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過實時數據庫管理從工業控制對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。

四、工藝過程

（1）主畫面

抽油機井要求達到以下功能：

1、    自動監測抽油機工作電壓、電流，實現過壓、欠壓、過流、欠流、缺相的自動保護；

2、    實時監測井口油壓、套壓、溫度；

3、    實時或定時測取示功圖，實現負荷越限的自動保護；

4、    實時或定時測取電流圖；

5、    測取凡爾漏失圖；

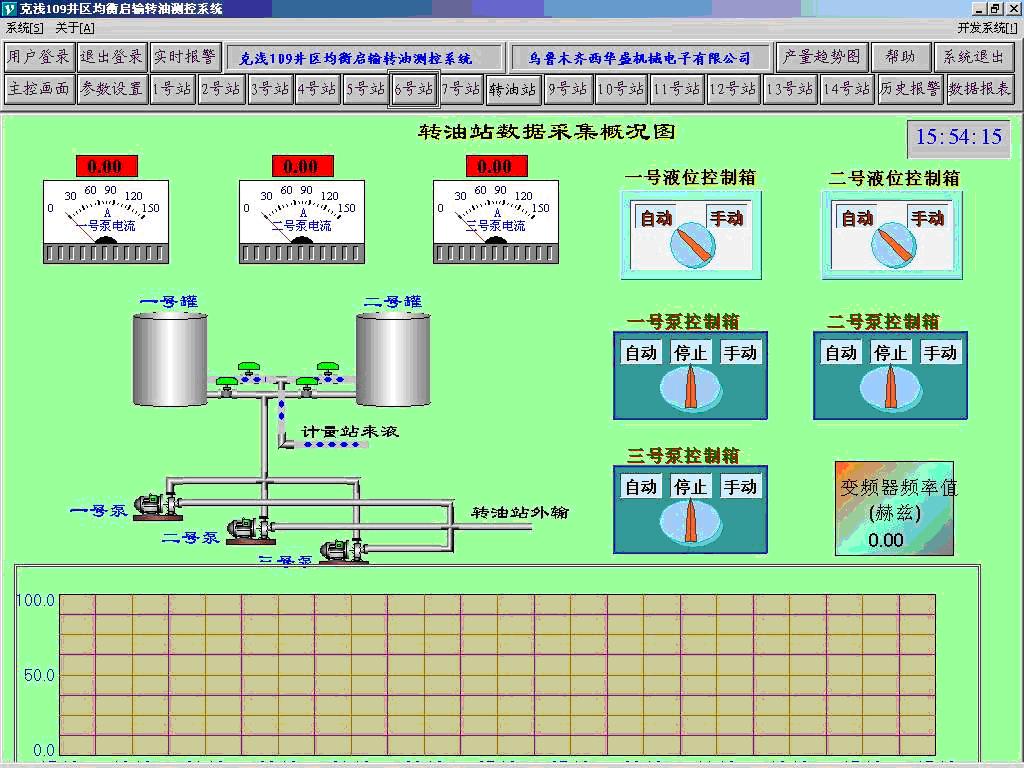

（2）轉油站數據采集概況圖

要求達到以下功能：

1、    實現自動倒井，自動計量；

2、    實時監測分離器液位、壓力和溫度，實現液位、壓力越限的自動保護；

3、    實時監測集油管匯的壓力、溫度。

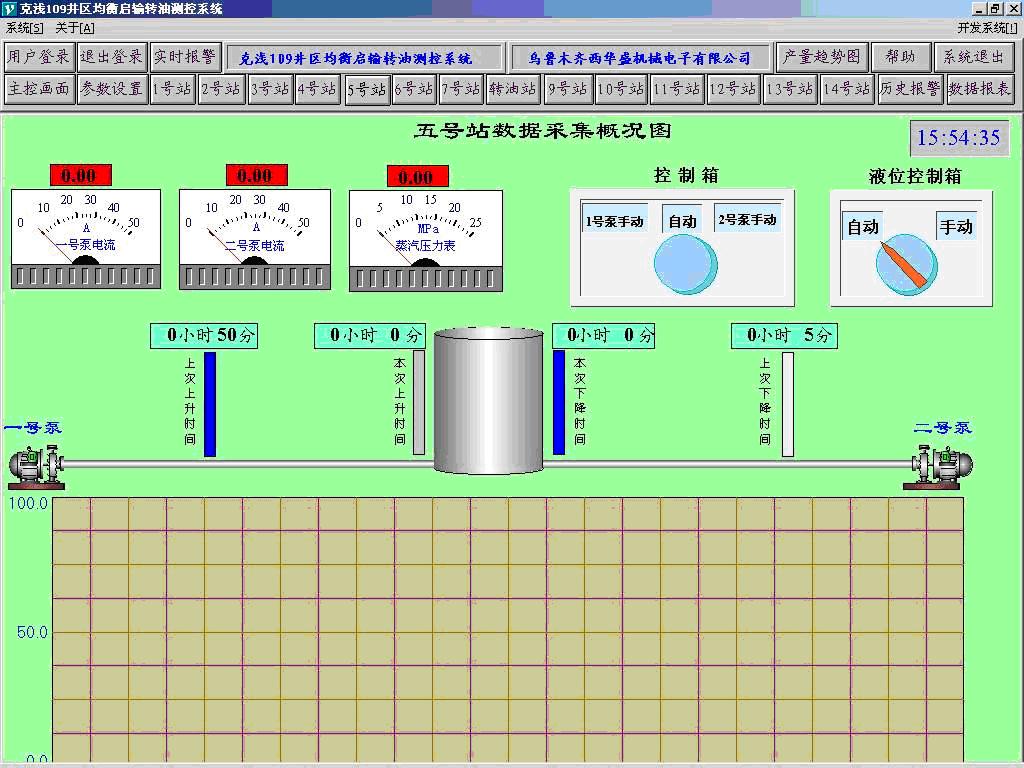

（3）五號站數據采集概況圖

要求達到以下功能：

4、    實時監測注水流量；

5、    實時監測注水壓力和泵出口壓力。

4、中控室需求歸納

中控室要求達到以下功能：

1、    實時顯示遠程終端設備的測控信息；

2、    實時下達各種測控指令；

3、    采集數據存儲在數據庫中；

4、    將數據以圖形、趨勢圖、表格的形式處理。

5、通訊需求歸納

抽油井井口和計量站數據均采用無線方式傳遞給中控室。通過內部局域網，可以實現對廠部數據的Web瀏覽方式。
