在線檢測物體尺寸大小及體積測量系統

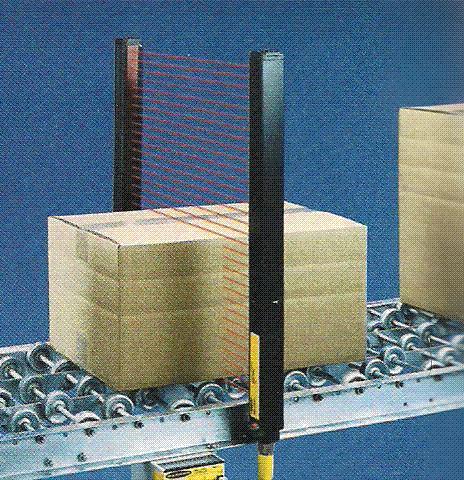

高精度的測量光幕在線檢測物體尺寸大小及體積測量系統，應用于生產線、流水線、物流線、包裝線等，主要檢測物體的外形尺寸大小的和測量，比如紙箱外形尺寸或及他物體的長、寬、高、及體積等測量，同時輸出簡單、使用的報表記錄和查詢記錄。

測量光幕在線測量物體體積及物體尺寸方式主要有：

1、勻速輸送帶：需要兩套測量光幕測量物體的寬度尺寸和高度尺寸，由輸送帶的傳送速度和2套測量光幕的關系計算出物體的體積尺寸多少；

2、非勻速輸送帶：分別需要3套測量光幕測量物體的長度尺寸、寬度尺寸、和高度尺寸，計算出物體的體積尺寸多少；

3、靜止平臺上：分別需要3套測量光幕測量物體的長度、寬度尺寸和高度尺寸，計算出物體的體積尺寸多少。

系統特點：

分別測量顯示出物體的長度尺寸多少、寬度尺寸多少及高度尺寸多少；

根據長寬高計算出物體的體積尺寸；

根據報表打印輸出；長寬高體積尺寸；

檢測距離：0-500mm,0-3500mm,0-5000mm;

檢測測量高度：80-3120mm;

光軸間距：1.25mm、2.5mm、5mm、10mm、15mm、20mm.40mm；

工作電源：24VDC;

輸出方式：1-5VDC或4-20mA模擬量輸出；RS485通訊輸出。

   測量光幕是檢測類似產品中尺寸長寬高及體積測量的高新技術產品，在國內同行間屬領先產品，歡迎客戶來電咨詢采購。

型號選型：

光軸間距2.5mm (單位：mm)
型號規格　測量高度　光束數量
MYD64A  160  64
MYD128A 320 128
MYD192A 480 192
MYD256A 640 256
MYD320A 800 320
MYD384A 960 384
MYD448A 1120 448
MYD512A 1280 512
MYD576A 1440 576
MYD640A 1600 640
MYD704A 1760 704
MYD768A 1920 768
光軸間距10mm (單位：mm)
型號規格　測量高度　光束數量
MYD0810 70 8
MYD1610 150 16
MYD2410 230 24
MYD3210 310 32
MYD4010 390 40
MYD4810 460 48
MYD5610 550 56
MYD6410 630 64
MYD7210 710 72
MYD8810 870 88
MYD10410 1030 104
MYD12010 1190 120
MYD13610 1350 136
光軸間距20mm (單位：mm)
型號規格　測量高度　光束數量
MYD0620 100 6
MYD1420 260 14
MYD2220 420 22
MYD3020 580 30
MYD3820 740 38
MYD4620 900 46
MYD5420 1060 54
MYD6220 1220 62
MYD7020 1380 70
MYD8620 1700 86
MYD10220 2020 102
MYD11820 2340 118
MYD13420 2660 134
