一．             系統需求

1．   功能要求

確認檢測光盤內環上的ID碼是否正確，能分別正確讀出內環上所印刷的條形碼和ID字符。

2．   檢測流程

第一部分：建立標準資料

（1）         先將印有正確的條碼與ID的光盤放在檢測裝置上

（2）         啟動定位檢測，由機器臂將光盤放置檢測位置后停止

（3）         通過攝像機拍攝一幅合格條光盤的圖像，傳送到視覺檢測儀

（4）         經過系統自動學習后，標準資料自動保存在視覺檢測儀中

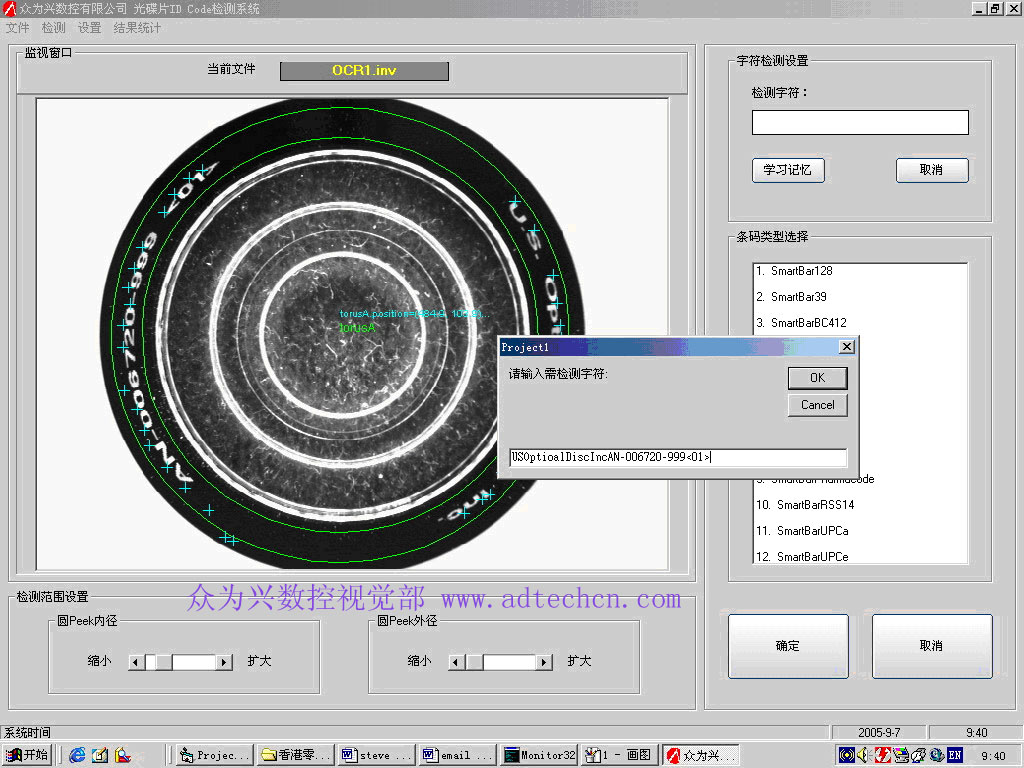

第二部分：檢測條形碼

（1）         將待檢光盤安放在檢測裝置上

（2）         光盤由機器臂放置到檢測位置后由感應開關控制啟動檢測系統工作，系統讀取印刷條形碼和ID字符

（3）         經視覺檢測儀分析后將印刷正確和錯誤的光盤進行信號分流

注：當然檢測不同類型條形碼的光盤之前都要建立與之相應的標準資料

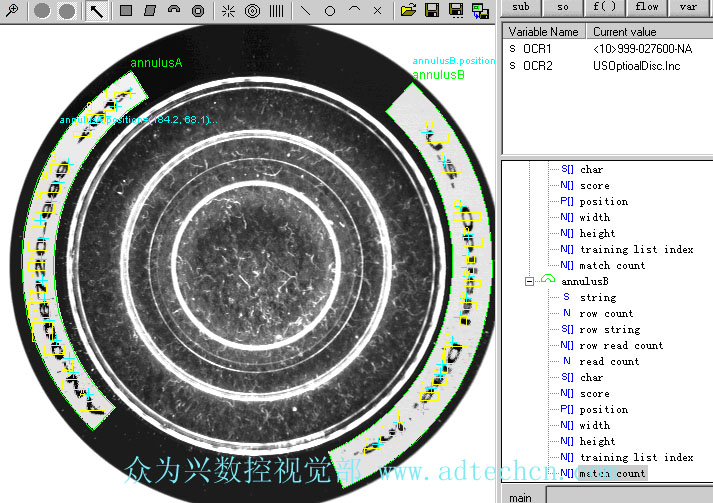

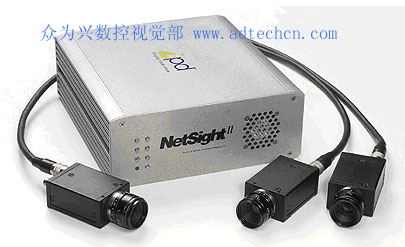

二．             設計方案 ---------基于NetSight II 的Sherlock視覺檢測軟件應用系統

1．   硬件組成

（1）         CCD：1024X768 SM2 miniature 29f/s

（2）         光源：Dark Field 100mm Red D
