鼎實科技PROFIBUS-RS232總線橋和PROFIBUS分布式IO
在山東某立體倉庫中的應用
一、 應用簡介
山東某集團公司于2007年5月新建自動化立體倉庫，用于存放毛巾出口成品。該立體倉庫有18000多個貨位，12個巷道，24個貨架，縱深200米，高14米，80多個傳送帶。每個托盤都有條碼，表示毛巾的數量、種類，采集這些條碼是立體倉庫管理的重要環節。北京鼎實科技PROFIBUS-RS232將SICK CLV410條碼掃描器所掃描的條碼數據傳輸到PROFIBUS DP現場總線中，進而進行貨物的管理。在系統行程開關的狀態采集和輸送機電機的起停控制中，采用北京鼎實PROFIBUS分布式IO。

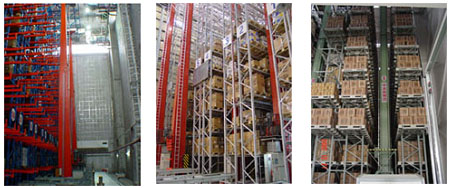

圖 1 立體倉庫貨架
二、 系統結構

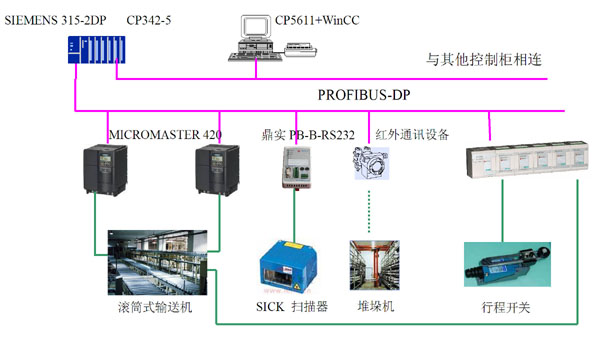

圖2 單個控制柜結構
三、 實現功能
在立體倉庫個進貨口和出貨口，都需要對產品的條碼進行采集，北京鼎實科技PROFIBUS-RS232將SICK CLV410條碼掃描器所掃描的條碼數據傳輸到PROFIBUS DP現場總線中，進而上傳到上位機的數據庫，便于產品的管理。北京鼎實PROFIBUS分布式IO的開關量輸入模塊將現場行程開關的狀態采集到主站和上位機并通過開關量輸出模塊對輸送機電機的起停進行控制。
四、 優點
· 符合PROFIBUS 國際標準，PROFIBUS DP波特率自適應，最高達12M，與SIEMENS、AB、ABB、三菱等PROFIBUS主站連接；
· 透明傳輸，應用靈活，編程簡單；
· 產品運行穩定，完全的工業級產品；
