■ 產品介紹：

ME-M4100系列產品是在多年研究國內現場總線產品的基礎上，參考SIEMENS產品OLM的功能，它可以完成通過光纖透明傳Profibus現場總線，滿足Profibus現場總線要求較高的應用環境。數據接口采用高速RS485電平接口，符合Profibus總線標準，最高速率可達1.5Mbps,能提供無縫任意速率,任一節點的Profibus都可工作在主站模式。
    ME-M4100系列自愈環串口光端機有兩對單模或多模光收發模塊，它可構成雙環雙纖自愈式光纖環網，尤其適合于工業控制、DCS系統、高速公路收費系統、過程控制及制造、電力系統采集與控制系統配網自動化系統、測控系統、繼電保護系統、監控系統等場合要求高可靠的情況下使用。光纖環路采用主環和備環兩種，ME-M4100系列自愈環串口光端機平時只有主環在工作，備環處于備份狀態；當環上某處光纖斷裂或某節點發生故障時，其相鄰節點的主環、備環自動環回，這時，環網仍然是一個閉環，通信鏈路保持暢通，同時告警燈自動吿警。故障點鏈路恢復后，備環回到備份狀態。這種自愈型環網極大的提高了光纖通信的可靠性。
    ME-M4100系列自愈環串口光端機組網方式多種多樣，除自愈式光纖環網外，還可組成分布總線中繼式光纖網，即用一對單、多模光纖作為總線，從頭到尾，將不同區域范圍的各節點聯成一條總線。 ME-M4100系列自愈環串口光端機元器件經過嚴格篩選，真正做到工業級，適合于工業環境嚴酷的工作條件下高可靠性通信。由于采用光纖技術，所以避免了由于不同節點地電位不同引起的設備燒毀和強電磁感應、高電壓引起的干擾，并可安全工作在要求防爆的環境中。

■      功能特性：

l  使用多模或單模光纖,工作距離0-60KM（根據用戶要求，默認為20公里）

l  支持點對點連接、點對多點連接。

l     提供雙環自愈備份，鏈路報警功能。

l     1口Profibus總線標準接口

l     任一節點均可做為中心節點

l     環網中任意兩節點間均可通信，也可實現點對多點廣播通信。

l      一對光纖環網最多可實現4路通信鏈路

l     19英寸機架、臺式普通或壁掛外形。可根據要求定制。

■ 技術參數：

l  總線接口：高速RS485電平接口DB9 （孔），引腳定義符合EN50107 Part 1

l  光纖接口：
     接口：光接口SC、ST、FC頭可選,支持雙光纖或單光纖工作方式，多模、單模可選。
    多模光接口：62.5/125um，光波長 850 nm /1310nm，距離0-4KM。
     單模光接口：9/125um，光波長 1310/1550nm，距離0-60KM。
     發光功率： －12dBm
     接收靈敏度： －37dBm(BER 10-11)

l  其它技術參數
     工作溫度：-10℃-70℃，支持寬溫：-40℃-85℃

濕度：5%-95%，不凝露。
     抗干擾滿足IEC255-22-3嚴酷等級3要求
     抗振動、沖擊性能滿足IEC 255-21-1嚴酷等級1要求
     外形尺寸：（寬×高×深）43mm×117mm×86.5mm
     電源：AC/DC88V-260V或DC24V/12V可選，功耗10W
     安裝方式：壁掛式、卡規式或用戶自定義方式

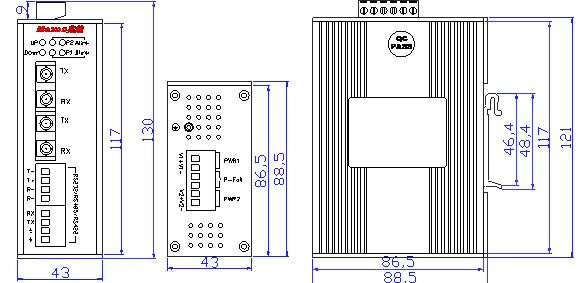

■ 安裝機械圖

■ 訂貨信息：
