背景
抽水蓄能電站是電力系統中最可靠、最經濟、壽命周期長、容量大、技術最成熟的儲能裝置，是新能源發展的重要組成部分。抽水蓄能電站通過在高峰期抽水上層的水庫，低峰期釋放水庫中的水，來實現能量的儲存和調峰功能。抽水蓄能電站作為一種重要的電力系統調節手段，其安全性和穩定性對于保障電力系統的安全運行至關重要。其中工業電視系統和門禁系統在抽水儲能電站中扮演著至關重要的角色，它們共同構成了電站的安全監控和管理系統。通過實時監控、訪問控制、安全記錄等功能，有效提升了電站的安全管理水平，確保電站的安全、穩定運行，是抽水儲能電站不可或缺的關鍵系統。
項目概述

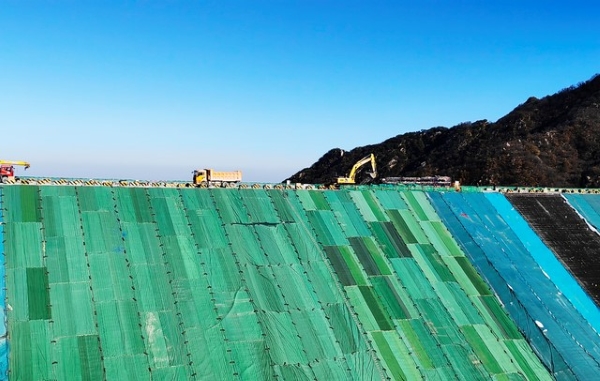

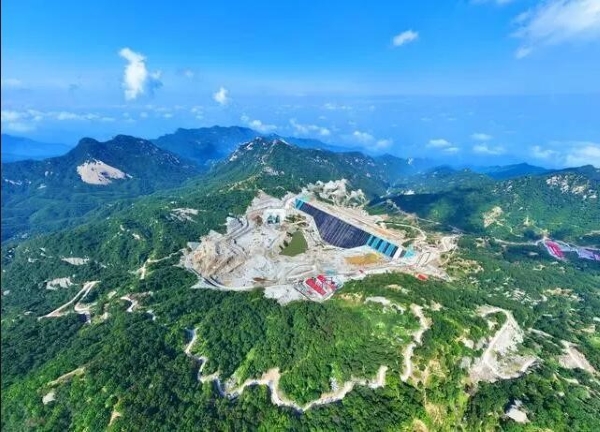

洛寧抽水蓄能電站位于河南省洛陽市洛寧縣，是國家"十三五"規劃重大能源項目，裝機容量1400兆瓦，裝設4臺單機容量為350兆瓦的水泵水輪發電電動機組，總投資約88.8億元，設計年發電量11.91億千瓦時，設計年抽水電量15.88億千瓦時，建成后主要承擔河南電網的調峰、填谷、調頻、調相及緊急事故備用等任務，對增強河南電網調峰能力、優化電源結構、提高電網運行安全性和促進地方經濟社會發展都具有重要意義。
作為洛寧有史以來投資規模最大的項目，洛寧抽水蓄能電站引進了先進的工業電視系統和門禁系統，以應對變電站運行環境的安全穩定需求。上海兆越通訊技術有限公司有幸參與本次項目工業電視系統和門禁系統的網絡方案建設。根據項目實際需求，通過部署高性能的工業以太網交換機組環網形式實現數據的快速傳輸和交換，確保工業電視系統的實時監控畫面能夠順暢傳輸，同時也保障門禁系統的身份驗證信息能夠準確無誤地傳遞，提高系統的整體運行效率和穩定性，保證了整個抽水蓄能電站的安全性和管理效率。
系統介紹
工業電視系統（Industrial Television System）
工業電視系統主要用于對電站關鍵區域進行實時監控，確保設備運行狀態良好，及時發現并處理安全隱患。該系統通常包括以下幾個部分：
1. 前端設備：
● 高清攝像頭：安裝在電站的關鍵位置，如上水庫、下水庫、輸水隧洞、發電廠房等，用于采集視頻圖像。
● 紅外攝像機：在夜間或光線不足的情況下，提供清晰的圖像。
● 云臺攝像機：可遠程控制旋轉、傾斜、放大，實現全方位監控。
2. 傳輸設備：
● 光纖傳輸：用于遠距離傳輸高質量視頻信號。
● 網絡交換機：實現視頻信號的網絡化傳輸。
3. 存儲設備：
● 數字硬盤錄像機（DVR/NVR）：用于存儲前端設備采集到的視頻資料，便于事后查閱。
4. 監控中心：
● 監視器墻：顯示各個監控點的畫面，便于監控人員實時觀察。
● 工作站：監控人員通過工作站進行視頻切換、回放、控制等操作。
● 報警系統：當檢測到異常情況時，自動觸發報警，并記錄事件。
5. 軟件平臺：
● 視頻管理軟件：實現視頻的集中管理、權限控制、智能分析等功能。
● 移動客戶端：支持通過手機、平板等移動設備遠程查看視頻圖像。
門禁系統（Access Control System）
門禁系統用于控制人員進出電站的不同區域，確保只有授權人員才能進入特定場所。該系統主要包括：
1. 讀卡器：
● 安裝在入口處，用于讀取員工的門禁卡信息。
2. 門禁控制器：
● 連接讀卡器和門鎖，根據讀取的信息判斷是否允許通行。
3. 門鎖：
● 包括電磁鎖、電插鎖等，用于控制門的開啟和關閉。
4. 門禁卡：
● 員工持有帶有唯一編碼的門禁卡，刷卡后系統驗證權限。
5. 中央管理系統：
● 數據庫服務器：存儲所有門禁卡信息和權限設置。
● 管理軟件：用于設置權限、生成報表、查詢記錄等。
● 報警功能：當有人試圖非法進入時，系統會發出警報。
6. 聯動設備：
● 與閉路電視系統、消防系統等聯動，實現多系統的協同工作。
本方案在設計過程中，充分考慮到系統的可擴展性、靈活性和兼容性，以上海兆越通訊的主交換機MIER-2028A系列和子交換機MIE-2606B系列為基礎，核心部署一臺上海兆越的高性能三層千兆工業交換機Cronet CC-3936，同時對接工業電視系統和門禁系統中各種終端與平臺的配合使用，使整個洛寧抽水蓄能電站互聯互通，實現對全站關鍵區域的有效監控和人員出入的嚴格管理，不僅提高了電站的安全性和穩定性，還增強了其對異常情況的響應速度和處理能力，提高了無人值守電站智能化管控水平。是保障抽水蓄能電站安全、高效運行的重要技術手段。

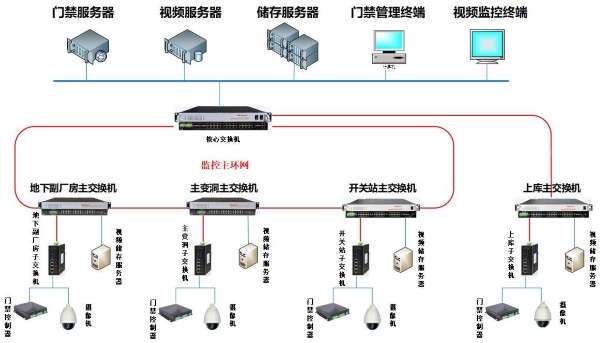

系統拓撲
方案介紹
1、各主、副廠房子交換機采用全千兆網管型交換機MIE-2606B，通過星型連接到主、副主交換機MIER-2028A，結構清晰，易于管理和維護；
2、各主、副廠房主交換機組成光纖冗余環網，組網可靠性強、安全性高、鏈路切換時間快；
3、核心采用高性能三層千兆工業以太網交換機Cronet CC-3936，性能穩定、可靠，可實現不同網段數據通訊，業務調度靈活；
4、采用網管型交換機，可在后臺顯示全網拓補圖，對網絡情況實時監控，對故障實現精準定位。
產品介紹

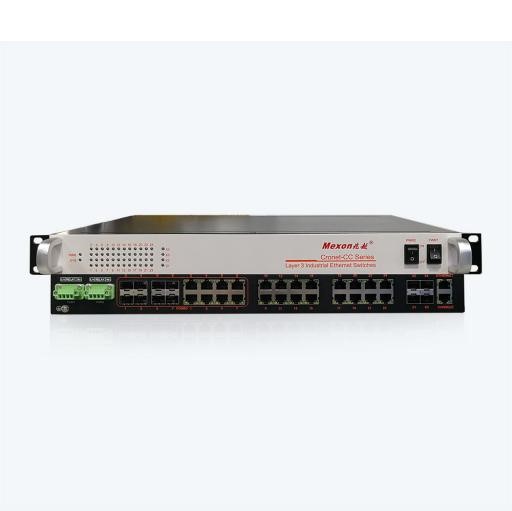

Cronet CC-3936-GX4三層千兆工業以太網交換機
● 24個10/100/1000M電口，8個1000M SFP插槽+4個千兆SFP接口，其中8個10/100/1000M電口與8個1000M SFP插槽是Combo光電復用接口
● 支持MR-Ring（自愈時間<20ms），兼容STP/RSTP/MSTP冗余環網協議
● 支持ACL,對L2-L4層數據進行過濾
● 支持QoS，基于端口的流量監管， WRR、DRR、SP、隊列調度算法、報文的802.1p
● 支持靜態路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虛擬路由冗余協議VRRP
● 支持IP組播PIM-SM、PIM-DM
● 支持IPv6路由 OSPFv3、BGP4、SISv6
● 滿足工業4級電磁兼容性，IP30等級，無風扇設計

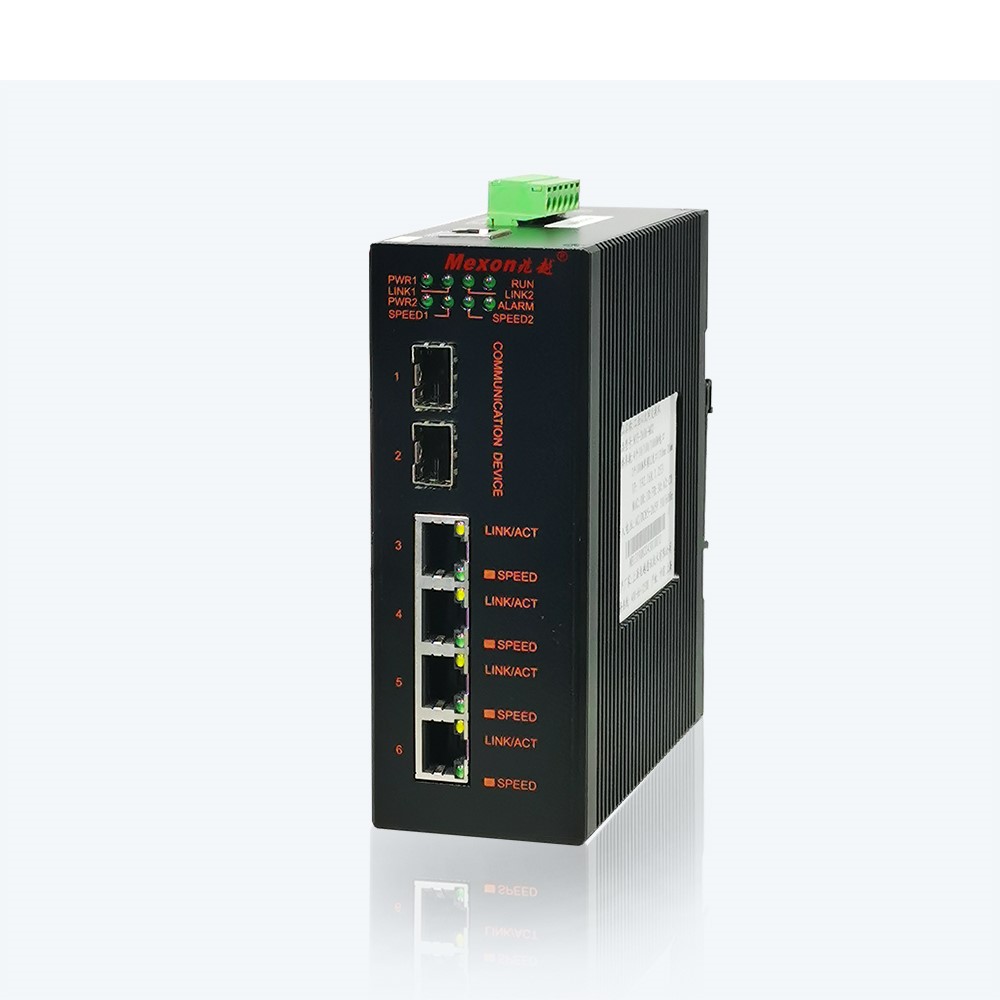

MIE-2606B 4GE+2GSFP卡軌式全千兆網管型工業以太網交換機
● 支持4個10/100/1000M自適應以太網RJ45接口,2個1000M SFP擴展槽
● 可選POE供電，支持802.3af/at供電標準
● 支持MR-Ring快速環網（自愈時間 < 20 ms），兼容STP/RSTP/MSTP生成樹協議
● 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議
● 支持動態和靜態鏈路聚合
● 支持DOS攻擊防護
● 支持IGMP Snooping和GMRP過濾組播封包
● 支持基于MAC 地址的端口鎖定，防止非法入侵
● 支持SNMPv1/v2不同等級的網絡管理協議
● 多種網管方式：Web、Snmp，Telnet，console
● IP40防護等級，波紋式鋁型材外殼，工業4級電磁兼容性設計

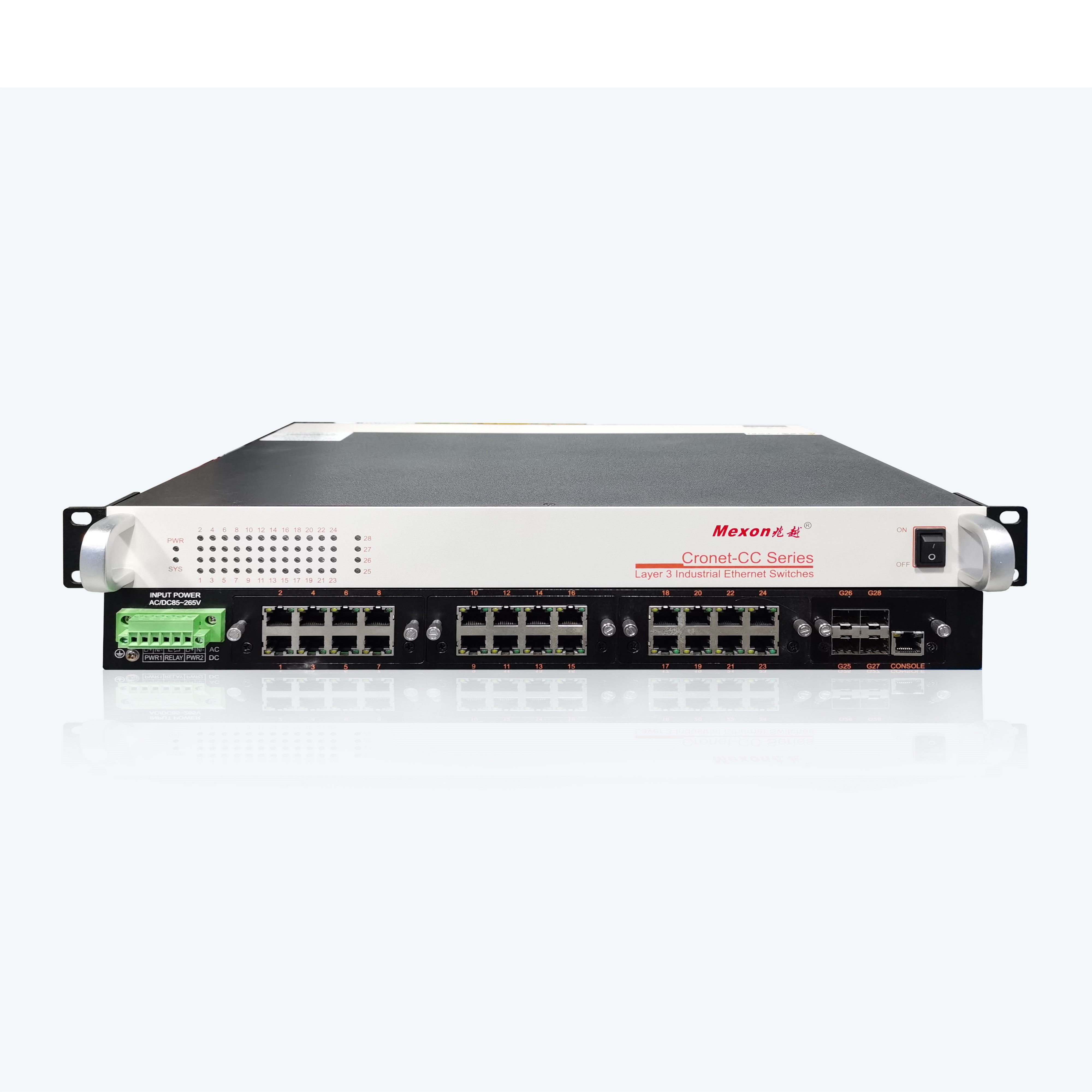

MIER-2028A 28GSFP 機架式全千兆網管型工業以太網交換機
● 支持16個10/100/1000M電口+8個10/100/1000M電口與8個1000M SFP插槽是Combo光電復用接口（POE可選）， 4個千兆 SFP插槽
● 支持MR-Ring快速環網（自愈時間 < 20 ms），兼容STP/RSTP/MSTP生成樹協議
● 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP 協議
● 支持動態和靜態鏈路聚合
● 支持IGMP Snooping和GMRP過濾組播封包
● 支持基于MAC 地址的端口鎖定，防止非法入侵
● 支持SNMPv1/v2不同等級的網絡管理協議
● 多種網管方式：Web、Snmp，Telnet，console
● IP30防護等級，波紋式鋁型材外殼，工業4級電磁兼容性設計
