近年來，隨著全球?qū)Νh(huán)保和氣候變化問題的關注不斷加強，新能源產業得到了快速發展。根據國際可再生能源署（IRENA）的統計數據，2023年全球可再生能源新增裝機容量預計將激增至440 GW，同比增加107 GW，這是有史以來新增容量的最大增幅。其中太陽能光伏發電將占今年可再生能源發電量增長的三分之二。
但光伏發電受限于天氣條件以及不同地理位置下的太陽輻射強度、日照時長、云層覆蓋等因素的影響，發電量很難預測。而儲能系統可以將光伏發電的多余能量儲存起來，在光伏發電不足或停電等情況下釋放，有效提高了光伏供電的可靠性。為了推動儲能技術的發展和應用，中國政府加大了政策支持力度，儲能市場也在不斷擴大，在未來將有更廣闊的應用前景。兆越通訊緊隨其后，順勢而為，積極研發并推廣光伏儲能方案，旨在為綠色能源發展貢獻力量。

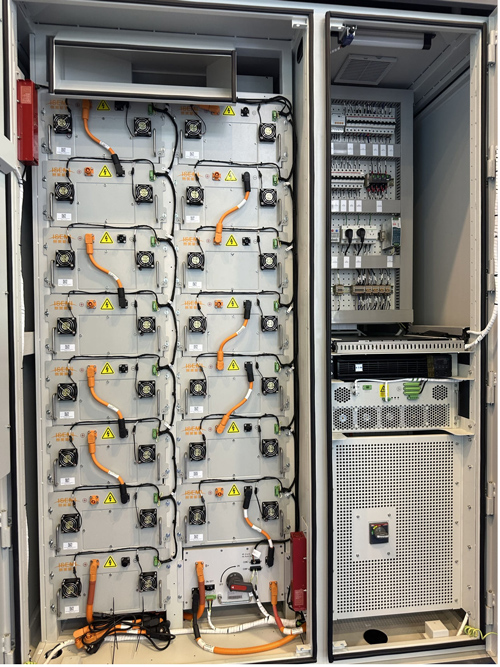

光伏儲能系統組成
光伏儲能系統主要由蓄電池組、電池管理系統（BMS）、監控系統（SCADA）、能量管理系統（EMS）、通信系統等組成。
1. 蓄電池組：儲能系統的核心，由多節蓄電池組串聯組成的電源，用于電能的充放和存儲。
2. 電池管理系統（BMS）：負責監控電池組的狀態，對電池進行充放電控制，實時采集電池組的運行數據，對電池的電壓、電流、溫度等參數進行監測和控制，并根據電池的狀態對電池進行維護和管理。
3.監控系統（SCADA）：負責對儲能系統的運行狀態進行實時監控和管理。SCADA可以實時采集儲能系統的運行數據，并通過通信系統將數據發送給相關人員進行監控和管理，以確保儲能系統的安全和穩定運行。
4.能量管理系統（EMS）：負責整個儲能系統的能量管理，能夠監控、控制和優化能源系統的運行，包括能量調度、能量監控、故障診斷、能量分析等，為儲能設施提供高效穩定的能源管理。
5.通信系統：負責實現儲能系統中各子系統不同設備之間數據的實時傳輸?？蓪?shí)現整個系統的遠程監控、智能控制、信息交互和安全防護等功能，提高了儲能系統的運行效率和安全性，為儲能系統的穩定運行提供有力保障。
系統拓?fù)?/span>
通信系統概述：
在儲能系統中，通信設備扮演著至關重要的角色。通過合理選擇和配置通信設備，可以確保儲能系統的穩定運行和高效管理。其中光伏環網和儲能環網采用上海兆越工業以太網交換機MIE-2412A組成的MR-ring冗余環網，自愈時間少于20ms，能有效防止某個節點故障造成的網絡癱瘓。主交換機采用三層萬兆高吞吐的工業以太網交換機Cronet CC-3452，最大可支持48個10/100/1000M電口，8個萬兆SFP+擴展槽，接口豐富靈活，可根據儲能項目大小選擇千兆或萬兆帶寬，使系統兼容性更強，大大方便了以后系統的升級擴展。在負荷端可采用上海兆越新推出的MWG-3611系列5G+WIFI6壁掛式工業無線路由器，支持1個10/100/1000M自適應WAN口,4個10/100/1000M自適應LAN口。監控運營中心可通過MWG-3611實現遠程監控、云端數據管理、故障排查等功能，5G+WIFI6滿足用戶端對于高速、高效、高覆蓋率的需求，具有更大的帶寬、更快的傳輸速度、更低的延遲、更高的可靠性等特點。
方案特點：
1. 全部采用兆越工業級交換機和5G路由器，低功耗設計，主交換機采用Cronet CC-3452，萬兆組網不僅可以保證傳輸帶寬，還方便以后升級擴展系統。
2. 5G+WIFI6工業路由器可以同時支持更多的設備連接無線網絡，從而提高網絡速度。
3. 支持MR-ring環網協議，自愈時間<20ms，有效防止單點故障造成的網絡癱瘓，保障系統的高可靠性運行。
4. 強大的網管功能，支持VLAN、MQTT接入?yún)f(xié)議、端口管理、優先級設置、廣播風暴抑制等功能。
5. 符合國際標準，支持IEC61850規約，支持SNMP v1/v2公有管理協議。
6. 寬溫設計，支持-40℃～+75℃下工作，工業4級電磁兼容性設計，適合極度惡劣環境下使用。
產品介紹：

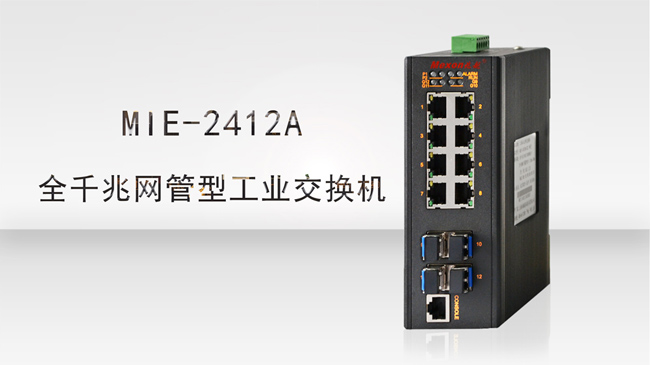

1.MIE-2412A
? 支持8個10/100/1000M自適應以太網RJ45接口，4個1000M SFP擴展槽
? 可選POE供電，支持802.3af/at供電標準
? 支持MR-Ring快速環網（自愈時間 < 20 ms），兼容STP/RSTP/MSTP生成樹協議
? 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議
? 支持動態和靜態鏈路聚合
? 支持IGMP Snooping和GMRP過濾組播封包
? 支持基于MAC 地址的端口鎖定，防止非法入侵
? 支持SNMPv1/v2不同等級的網絡管理協議
? 多種網管方式：Web、Snmp，Telnet，console
? 波紋式鋁型材外殼，工業4級電磁兼容性設計

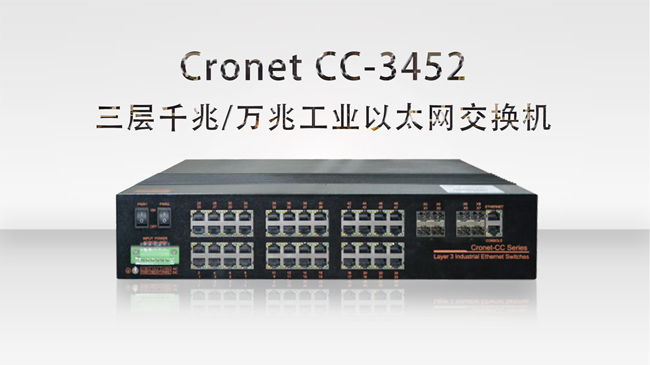

2.Cronet CC-3452
? 最大支持48個10/100/1000M電口，8個1000M SFP擴展槽或者8個萬兆SFP+擴展槽
? 支持MR-Ring快速環網（自愈時間<20ms），兼容STP/RSTP/MSTP生成樹協議
? 支持芯片上的分組處理，巨幀支持12KB
? 支持ACL,對L2-L4層數據進行過濾
? 支持QoS，基于端口的流量監管， WRR、DRR、SP、隊列調度算法、報文的802.1p
? 支持靜態路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虛擬路由冗余協議VRRP
? 支持IP組播PIM-SM、PIM-DM
? 支持IPv6路由 OSPFv3、BGP4、ISISv6
? 滿足工業4級電磁兼容性，無風扇設計
3. MWG-3611
? 支持全網通5G兼容4G/3G/2G網絡
? 支持IEEE 802.11a/b/g/n/ac/ax WIFI6
? 支持1個10/100/1000M自適應WAN口,4個10/100/1000M自適應LAN口
? 支持2×2 MU-MIMO
? 支持防火墻、NAT、ACL等安全策略功能
? 支持多種VPN功能
? 壁掛式安裝，防護等級IP40，適用于工業環境
? 支持DC 12V電源輸入
MWG-3611系列是一款高速率、低延時、多接口的工業無線路由器。支持IEEE 802.11ax WIFI6通信標準，支持5G/4G接入功能。采用高性能的WIFI處理芯片，802.11ax最大速率可達1800 Mbps，同時可提供1個1000M WAN、4個1000M LAN網口，1個USB接口和一個TF卡接口。該產品主要實現了5G的高速接入，IEEE 802.11ax的高速熱點功能，為用戶提供無線長距離數據傳輸服務和路由功能。利用5G通信的低延時性高帶寬等特點，適用于智能電網、智能交通、工業自動化，智慧工廠，AGV等其它各領域的實時應用。
上海兆越通訊作為網絡通信解決方案的領軍企業，將持續發揮其技術優勢和創新能力，為光伏儲能行業的進一步發展貢獻綿薄之力。我們相信，在未來的發展中，上海兆越通訊將繼續引領行業潮流，推動光伏儲能網絡通信技術的進步，為構建更加智能、高效、可持續的能源體系提供有力支持。
