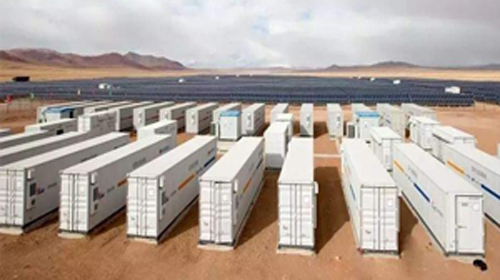

隨著科技的進步和環境保護意識的增強，人們開始意識到傳統能源的污染和對人類健康的危害，因此許多國家以發展更加清潔、可持續的能源為目標。國家能源局關于《“十四五”新型儲能發展實施方案》中指出，“針對各類應用場景，因地制宜多元化發展，優化新型儲能建設布局”。在海岸、山頂、草原等風力強勁且穩定的地方，顯然風力發電更有優勢，且占地面積要比光伏電站小很多，在有風的情況下可以全天候運行。但風力發電的輸出功率會受到風速和風向的影響，具有一定的不穩定性。
而“風電+儲能”系統方案成為解決傳統風電場一系列問題的優點逐漸凸顯出來，儲能系統可以將風力發電的電能儲存起來，可以在風速變化時，釋放儲存的電能以滿足電力需求，從而保證電力輸出的穩定性和連續性。總的來說，隨著各行業用能場景的多樣化發展，儲能技術將得到更廣泛的應用，同時，市場需求的增長也將推動儲能行業的發展，在未來將有更廣闊的應用前景。
風電儲能系統組成

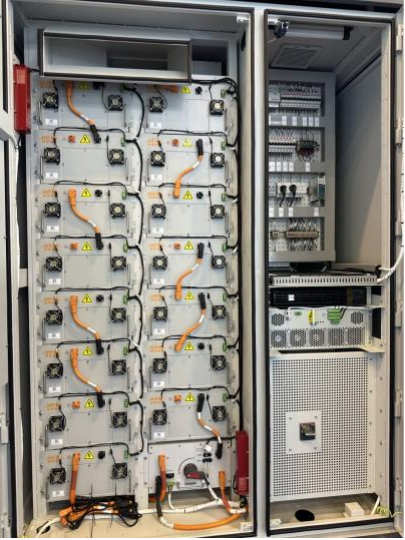

風電儲能系統主要由蓄電池組、電池管理系統（BMS）、監控系統（SCADA）、能量管理系統（EMS）、通信系統等組成。
1. 蓄電池組：儲能系統的核心，由多節蓄電池組串聯組成的電源，用于電能的充放和存儲。
2. 電池管理系統（BMS）：負責監控電池組的狀態，對電池進行充放電控制，實時采集電池組的運行數據，對電池的電壓、電流、溫度等參數進行監測和控制，并根據電池的狀態對電池進行維護和管理。
3.監控系統（SCADA）：負責對儲能系統的運行狀態進行實時監控和管理。SCADA可以實時采集儲能系統的運行數據，并通過通信系統將數據發送給相關人員進行監控和管理，以確保儲能系統的安全和穩定運行。
4.能量管理系統（EMS）：負責整個儲能系統的能量管理，能夠監控、控制和優化能源系統的運行，包括能量調度、能量監控、故障診斷、能量分析等，為儲能設施提供高效穩定的能源管理。
5.通信系統：負責實現儲能系統中各子系統不同設備之間數據的實時傳輸。可實現整個系統的遠程監控、智能控制、信息交互和安全防護等功能，提高了儲能系統的運行效率和安全性，為儲能系統的穩定運行提供有力保障。
系統拓?fù)?/span>
通信系統概述：
在儲能系統中，通信設備扮演著至關重要的角色。通過合理選擇和配置通信設備，可以確保儲能系統的穩定運行和高效管理。其中風電環網和儲能環網采用上海兆越工業以太網交換機MIE-2412A組成的MR-ring冗余環網，自愈時間少于20ms，能有效防止某個節點故障造成的網絡癱瘓。主交換機采用三層萬兆高吞吐的工業以太網交換機Cronet CC-3452，最大可支持48個10/100/1000M電口，8個萬兆SFP+擴展槽，接口豐富靈活，可根據儲能項目大小選擇千兆或萬兆帶寬，使系統兼容性更強，大大方便了以后系統的升級擴展。在負荷端可采用上海兆越新推出的MWG-3611系列5G+WIFI6壁掛式工業無線路由器，支持1個10/100/1000M自適應WAN口,4個10/100/1000M自適應LAN口。監控運營中心可通過MWG-3611實現遠程監控、云端數據管理、故障排查等功能，5G+WIFI6滿足用戶端對于高速、高效、高覆蓋率的需求，具有更大的帶寬、更快的傳輸速度、更低的延遲、更高的可靠性等特點。
方案特點：
- 全部采用兆越工業級交換機和5G路由器，低功耗設計，主交換機采用Cronet CC-3452，萬兆組網不僅可以保證傳輸帶寬，還方便以后升級擴展系統。
- 5G+WIFI6工業路由器可以同時支持更多的設備連接無線網絡，從而提高網絡速度。
- 支持MR-ring環網協議，自愈時間<20ms，有效防止單點故障造成的網絡癱瘓，保障系統的高可靠性運行。
- 強大的網管功能，支持VLAN、MQTT接入?yún)f(xié)議、端口管理、優先級設置、廣播風暴抑制等功能。
- 符合國際標準，支持IEC61850規約，支持SNMP v1/v2公有管理協議。
- 寬溫設計，支持-40℃～+75℃下工作，對極限溫度，塵土，潮濕以及振動的防護能力。
- 工業4級電磁兼容性設計,適應惡劣的EMC/EMI環境。
產品介紹：

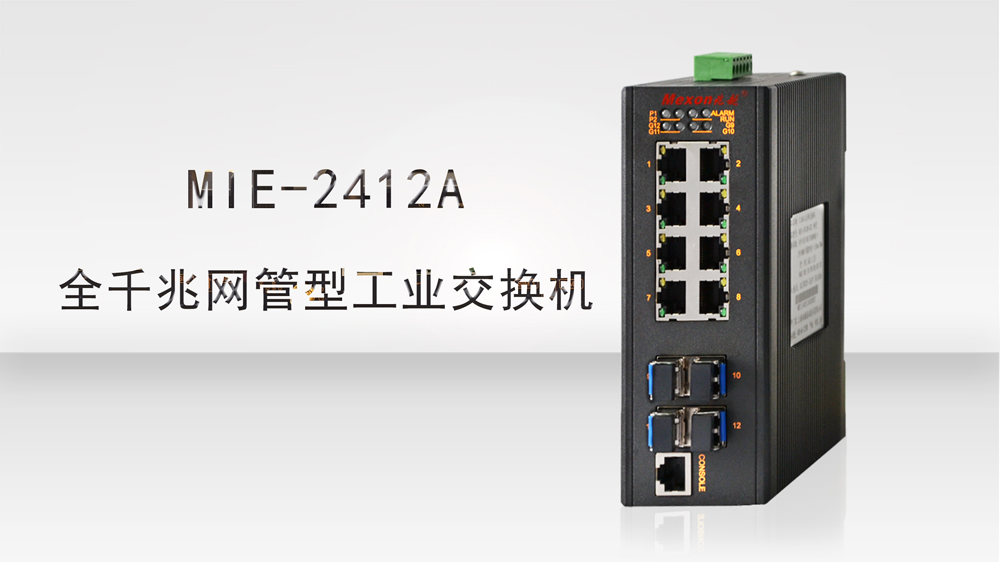

1.MIE-2412A 8GE+4GSFP卡軌式全千兆網管型工業以太網交換機
- 支持8個10/100/1000M自適應以太網RJ45接口，4個1000M SFP擴展槽
- 可選POE供電，支持802.3af/at供電標準
- 支持MR-Ring快速環網（自愈時間 < 20 ms），兼容STP/RSTP/MSTP生成樹協議
- 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議
- 支持動態和靜態鏈路聚合
- 支持IGMP Snooping和GMRP過濾組播封包
- 支持基于MAC 地址的端口鎖定，防止非法入侵
- 支持SNMPv1/v2不同等級的網絡管理協議
- 多種網管方式：Web、Snmp，Telnet，console
- 波紋式鋁型材外殼，工業4級電磁兼容性設計
2.Cronet CC-3452 48GE+8T 三層千兆/萬兆工業以太網交換機
- 最大支持48個10/100/1000M電口，8個1000M SFP擴展槽或者8個萬兆SFP+擴展槽
- 支持MR-Ring快速環網（自愈時間<20ms），兼容STP/RSTP/MSTP生成樹協議
- 支持芯片上的分組處理，巨幀支持12KB
- 支持ACL,對L2-L4層數據進行過濾
- 支持QoS，基于端口的流量監管， WRR、DRR、SP、隊列調度算法、報文的802.1p
- 支持靜態路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虛擬路由冗余協議VRRP
- 支持IP組播PIM-SM、PIM-DM
- 支持IPv6路由 OSPFv3、BGP4、ISISv6
- 滿足工業4級電磁兼容性，無風扇設計

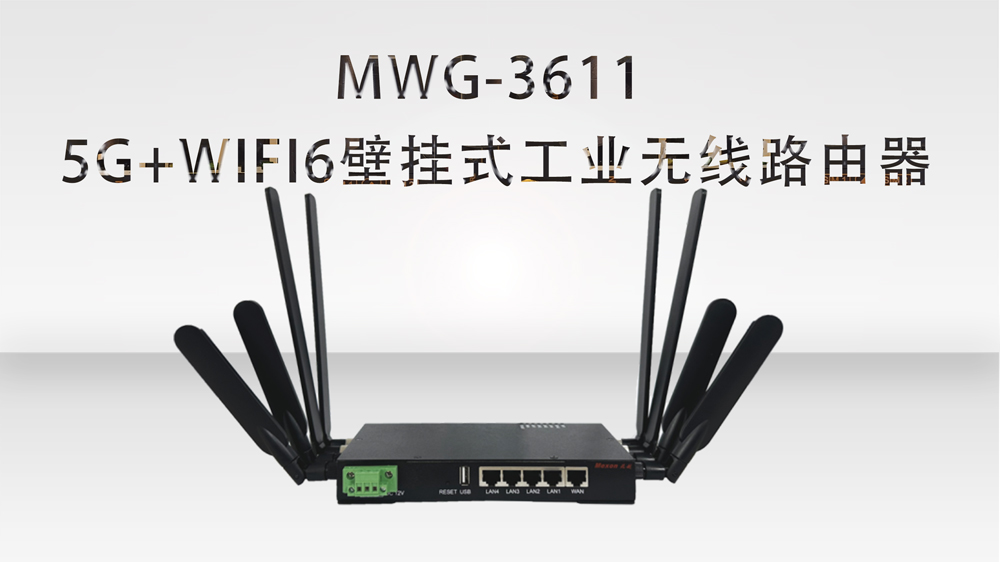

3.MWG-3611 5G+WIFI6壁掛式工業無線路由器
- 支持全網通5G兼容4G/3G/2G網絡
- 支持IEEE 802.11a/b/g/n/ac/ax WIFI6
- 支持1個10/100/1000M自適應WAN口,4個10/100/1000M自適應LAN口
- 支持2×2 MU-MIMO
- 支持防火墻、NAT、ACL等安全策略功能
- 支持多種VPN功能
- 壁掛式安裝，防護等級IP40，適用于工業環境
- 支持DC 12V電源輸入
MWG-3611系列是一款高速率、低延時、多接口的工業無線路由器。支持IEEE 802.11ax WIFI6通信標準，支持5G/4G接入功能。采用高性能的WIFI處理芯片，802.11ax最大速率可達1800 Mbps，同時可提供1個1000M WAN、4個1000M LAN網口，1個USB接口和一個TF卡接口。該產品主要實現了5G的高速接入，IEEE 802.11ax的高速熱點功能，為用戶提供無線長距離數據傳輸服務和路由功能。利用5G通信的低延時性高帶寬等特點，適用于智能電網、智能交通、工業自動化，智慧工廠，AGV等其它各領域的實時應用。
