一、 前言

傳統電梯監控采用隨纜方案，對相關設備提供電力供應、同時將音視頻監控信號傳輸至監控中心，從而實現一纜多用。但電梯經過長時間，周期性的往復上下行機械運動過程，隨纜往往容易磨損，甚至斷裂，再次部署隨纜成本雖然不高，但極易再次出現相同后果，使得電梯維護成本偏高。

在閉路監控工程中，電梯監控一直是最常見、最難對付、也是最受關注的問題之一。電梯井內通常布置了動力、照明、風扇、控制、通信等線纜，各種電纜都會產生電磁輻射。電梯環境下的超強低頻動力電源干擾，電機電火花干擾，變頻電機干擾，控制信號干擾等幾十千赫以下的干擾十分突出。
    由于電梯環境中干擾現象十分嚴重，對此我公司專門設計生產了專業電梯無線視頻監控系統，該無線監控系統適合于各類商務辦公樓、高層住宅電梯。電梯無線監控方案可支持單梯監控，雙梯監控，以及多梯監控。
    新一代無線視頻監控專門針對電梯監控環境，創新的推出電梯無線視頻監控解決方案，其部署靈活，維護簡單，受干擾小，外型美觀靈巧，方便安裝。同時無線的音視頻傳輸方式，有效避免因電梯隨纜故障導致的監控畫面及音頻丟失，從根本上改善了電梯監控面臨的一系列問題。

電梯專用無線監控系統安裝非常間單，將發射機放置在轎廂頂部，接收機置于天井上部，發射機和接收機之間通過無線方式進行信號傳輸。將接收到的視頻信號通過視頻電纜送到監控室，管理人員就可以實時監控電梯里的運行情況了。

由于采用無線傳輸方式，不存在有線監控在電梯運動過程中對電纜線的磨損，確保監控系統長期可靠工作。

二、 需求分析

電梯視頻語音監控綜合應用需求：

1. 視頻監控電梯運行情況和進入電梯的人員情況；

2. 實現緊急情況下的IP電話的對講功能；

三、 系統架構

電梯井道內受屏蔽作用，不存在外來信號的干擾，所以電梯機房與轎廂間采用IEEE802.11b/g/n標準的2.4GHz頻段進行信號傳輸；電梯機房與監控室之間屬于室外傳輸系統，采IEEE802.11a/n標準的5GHz頻段進行信號傳輸，解決干擾問題。

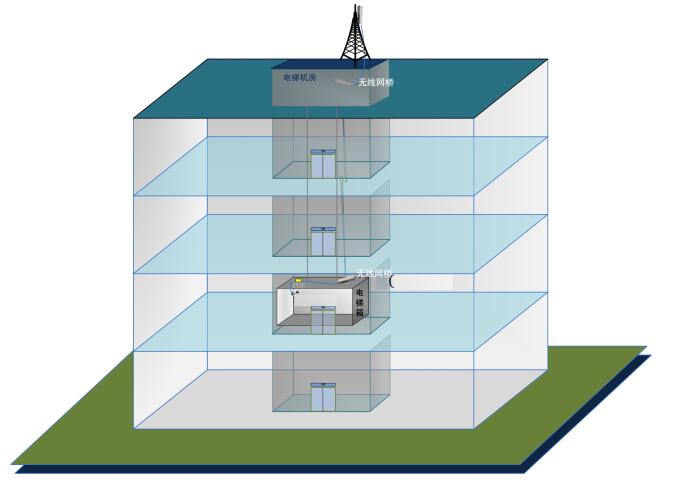

平臺架構拓撲如下圖所示：

四、 系統特點

1. 實施方便快捷：充分利用現有網絡環境，易于日后系統擴展。

2. 高度兼容性：系統可以支持多種系統兼容，支持PC式監控主機，支持嵌入式硬盤錄像機，支持矩陣級聯，支持網絡視頻服務器解決方案。

3. 系統既可以一次投資搭建統一平臺，終身受益；也可以系統逐次添加，節省資金。

4. 安全性能高，性價比高：采用WEP Encryption-64/128 bit、WPA/WPA2 Personal、WPA/WPA2 Enterprise、802.1x RADIUS client with PAP/CHAP 、MAC address filtering、SSID broadcast disable加密技術。

5. 優勢特色顯著：需要監控的點數量比較多，位置比較分散，而又要實現統一的管理。使用無線傳輸技術，成功解決了分散監控，有線網建設困難的問題。通過無線網絡將所有的監控點連成一個系統，可在監控中心通過若干臺中心服務器實現統一管理。

 五、 產品介紹

MWP-6652 工業級雙射頻室外無線AP/Bridge/Client功能特點：

1. 支持802.11a/n（2T2R）和802.11b/g/n（2T2R）

2. 高速無線連接，傳輸速率最高可達600 Mbps

3. 多種工作模式適應不同網絡應用環境需求

4. 信道自動選擇，配合MIMO技術，抗干擾能力強

5. 輸出功率27dBm，支持非視距信號傳輸

6. IP68防護等級及工業級設計，設備堅固耐用

7. 工作溫度：-40℃～+75℃，工作濕度：0％～100％無凝露

8. 支持DC48v POE & AC220V，使用更加便捷
