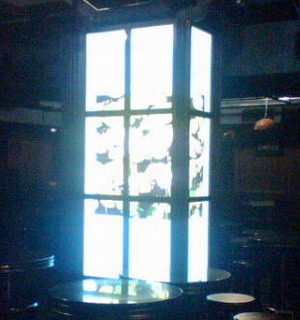

3*3大屏拼接控制器成功應用于廣州某酒吧

應用范圍
      適合電視臺,商場,展會,監控,廣告等以視頻為主的領域使用,可以使用在,大型展覽會,電視演播中心,車站,碼頭,中心廣場,企業展示大廳,商場,大型娛樂廳,歌舞廳,高級酒店酒樓大堂等.

產品簡述
      CK0109高清多屏拼接/電視墻處理器采用目前先進的專用高速圖像處理芯片,把視頻/VGA的信號數碼化分割為多個顯示單元,并以1024*768VGA格式輸出到電視/投影機上顯示,處理過程完全硬件化,不需要電腦和啟動軟件等操作,非常簡便。
     CK0109適應全球的各種電視制式包括美國NTSC,中國PAL制式,廣播級DVD數字化720×576像素標準化處理,各種標準VGA信號,最高支持無壓縮實時UXGA(1600×1200)RGB輸入顯示,穩定易用可靠。
     非常適用于對現有的監控系統進行改造和升級,用此系統升級的最大優勢是升級簡單和費用小。

系統連接


主要功能
    將一路視頻/VGA信號分割成3X3或者1X9 等多種組合效果;
    通過遙控器/軟件控制, 可以選擇不同的顯示模式;
    邊緣控制融合技術,三種不同的邊緣處理技術, 根據不同的情況,拼接出完美的    圖像效果;
    圖象參數的亮度、對比度、色度、平滑的自動調整;
    輸出顯示為顯示格式XGA或者SXGA,直接驅動平板顯示設備或者投影機.
邊緣處理技術
    CK0109視頻/VGA多屏拼接控制器提供三種不同的邊緣處理技術,以根據不同的情況實現最佳的拼接效果,達到無
    縫拼接效果。
    A.邊緣像素精調技術,通過控制軟件,可以對拼接邊緣的顯示垂直像素做每個像素精確調整,達到左右拼接的畫面
      完全無縫



    B.邊緣融合技術,通過左顯示單元的右邊重疊部分的亮度做線性衰減,右顯示單元的左邊重疊部分的亮度做線性
      增強,在顯示效果上表現為整幅畫面的亮度一致


    C 邊緣屏蔽技術
        傳統的拼接技術,在遇到有邊緣的顯示器件時(例如背投,平板電視組成的電視墻),需要把畫面人為分割后拼接顯
        示,相鄰的兩組顯示器件間由于存在無法顯示的邊緣而分割,導致畫面不自然變形.邊緣屏蔽技術通過精細像素調整,把被顯示器件因邊緣覆蓋的部分內容進行屏蔽,達到自然直觀的顯示效果



顯示模式
      CK0109支持多種不同的顯示模式;
      A. 3*3 整屏顯示模式


      B. 1*9 多幅顯示模式


      C. 2*2/1*6 顯示模式



技術規格表
