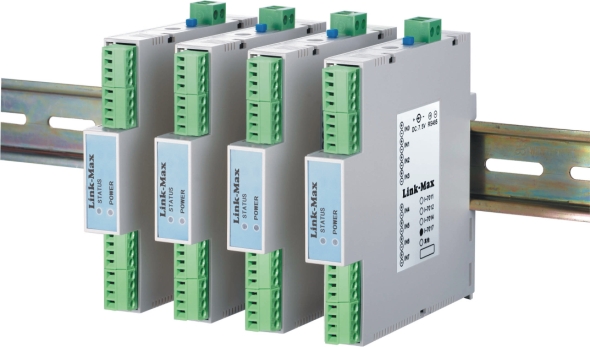

Link-Max 模擬量遠程測控模塊，采用業界通用的Modbus RTU協議，美國ADI公司高性能模數轉換芯片，日本NEC光電隔離器件，為用戶提供多量程、高耐壓隔離、遠距離、低漂移、寬泛工作溫度環境、高性價比、遠超同類的智能測控解決方案。

I-7017共有8 路差分輸入，模塊為16 位分辨率，高達115.2K 的通訊速率，主要用于工業現場或其它分布式數據采集。I-7017采用簡單易操作的軟件校準，用戶可方便地進行零點和滿量程校準。

采集模塊采用RS485通訊網路，將分散的現場數據點的模擬量經AD變換傳輸?shù)街鳈C(jī)或由PC控制遠程主站點。 它具有獨特的雙看門狗安全設計，即軟件看門狗和硬件看門狗組成。模塊萬一出現程序飛跑時，可瞬間重新開機。

每個采集模塊可與主控計算機之間進行軟件看門狗互鎖，萬一主控計算機死機，所有的輸出模塊就進入預設的安全狀態，符合工業的安全要求。

RS485通訊網路如因故障或斷線，主控計算機和模塊間將無法互鎖無法通訊時，也會啟動軟件看門狗。軟件看門狗的設計非常巧妙，使用方便，可大幅增加系統安全性。

產品主要技術參數

• 輸入端口：8路差動
• 接線接口：采用外接式10位接線端子，可方便地拆卸連線
• 輸入類型：mA（內部已有高精密100歐電阻，無需外接）
• 輸入范圍：4～20mA
• 輸入阻抗：100歐
• 采樣速率：每秒15次
• 分辨率：16位
• 帶寬：15.75Hz
• 精確度：±0.02%或更好
• 零點漂移：20uV/°C
• 滿程量漂移：25ppm/°C
• CMR@50/60Hz：92dB min
• 過電壓保護：±35V
• 光電隔離耐壓: 3750Vrms
• 微處理器： 內置帶看門狗的22兆CPU，高速可靠，防止死機
• RS485速率：1200～115200BPS 之間與RS485總線速度自適應，無須設置
• 參數設置： 波特率、校驗和需將INIT端子接地，其他參數實時改變
• 狀態指示燈： 上電自檢通過常亮，通信時閃亮
• 工作溫度： -25°C～+75°C
• 存放溫度： -40°C～+85°C
• 工作濕度：5%～95%,無凝露
• 外接電源電壓： +10～30V
• 功耗： 1.3W
• 安裝方式： 可選標準DIN 導軌安裝或簡單固定方式

典型應用

• 醫療、工礦產品開發
• 工控教學應用遠程通訊
• 移動數據采集站
• 智能樓宇控制數據、安防工程等應用系統
• RS-232/485總線工業自動化控制系統

定貨信息

• LM-7017 八路電壓電流多量程模擬量輸入遠程數據采集模塊
• LM-7017F 高速八路電壓電流多量程模擬量輸入遠程數據采集模塊
• I-7011 非隔離Modbus協議單通道電流環采集模塊
• I-7012 非隔離Modbus協議雙通道電流環采集模塊
• I-7013 全隔離Modbus協議單通道電流環采集模塊
• I-7014 非隔離Modbus協議四通道電流環采集模塊
• I-7017 非隔離Modbus協議八通道電流環采集模塊
• I-7017-xx 八路Modbus協議電壓采集模塊 xx=電壓值 有0.15V 0.5V 1V 5V 10V
• I-7018 前后光隔離Modbus協議八通道電流環采集模塊
• I-7021 全隔離Modbus協議單通道電流環輸出模塊
• I-7022 全隔離Modbus協議雙通道電流環輸出模塊
• I-7024 全隔離Modbus協議四通道電流環輸出模塊
• LM-7012 帶報警功能的單路電壓電流多量程模擬量輸入遠程數據采集模塊
• LM-7012F 帶報警功能的高速單路電壓電流多量程模擬量輸入遠程數據采集模塊
• LM-7012D 帶顯示帶報警功能的單路電壓電流多量程模擬量輸入遠程數據采集模塊
• LM-7017M 帶存儲功能的8路多量程模擬量輸入模塊
• LM-7018 8路模擬量及熱電偶(J K T E R S B N C)輸入模塊
• LM-7018BL 帶斷偶檢測的8路模擬量及熱電偶(J K T E R S B N C)輸入模塊
• LM-7018RC 帶RC濾波的8路模擬量及熱電偶(J K T E R S B N C)輸入模塊
• LM-7018M 帶存儲功能的8路模擬量及熱電偶(J K T E R S B N C)輸入模塊
• LM-7018D 帶地址開關的8路模擬量及熱電偶(J K T E R S B N C)輸入模塊
• LM-7011 單路模擬量及熱電偶(J K T E R S B N C)輸入模塊
• LM-7021 單路12位模擬量輸出模塊
• LM-7021P 單路16位模擬量輸出模塊
• LM-7022 雙路12位模擬量輸出模塊
• LM-7024 四路12位模擬量輸出模塊
• LM-7041 Modbus/ASCII雙協議帶LED顯示的14路單端3750V隔離數字量輸入模塊
• LM-7042 Modbus/ASCII雙協議帶LED顯示的13路3750V隔離集電極開路數字量輸出模塊
• LM-7043 Modbus/ASCII雙協議帶LED顯示的16路集電極開路數字量輸出模塊
• LM-7044 Modbus/ASCII雙協議帶LED顯示的4路3750V隔離數字量輸入/8路3750V隔離集電極開路數字量輸出模塊
• LM-7045 Modbus/ASCII雙協議帶LED顯示的16路3750V隔離源極開路數字量輸出模塊
• LM-7050 Modbus/ASCII雙協議帶LED顯示的7路單端數字量輸入/8路NPN管集電極開路數字量輸出模塊
• LM-7050A Modbus/ASCII雙協議帶LED顯示的7路單端數字量輸入/8路PNP管集電極開路數字量輸出模塊
• LM-7051 Modbus/ASCII雙協議帶LED顯示的16路3750V隔離單端數字量輸入模塊
• LM-7052 Modbus/ASCII雙協議帶LED顯示的6路差分2路單端5000V隔離數字量輸入模塊
• LM-7053 Modbus/ASCII雙協議帶LED顯示的16路單端非隔離干接點數字量輸入模塊
• LM-7055 Modbus/ASCII雙協議Modbus/ASCII雙協議帶LED顯示的8路3750V隔離數字量輸入/8路3750V隔離源極開路數字量輸出模塊
• LM-7060 Modbus/ASCII雙協議帶LED顯示的4路3750V隔離數字量輸入/4路繼電器輸出模塊兩路A型（單刀單擲）兩路C型（單刀雙擲）
• LM-7063 Modbus/ASCII雙協議帶LED顯示的8路3750V隔離數字量輸入/3路A型（單刀單擲）繼電器輸出模塊
• LM-7065 Modbus/ASCII雙協議帶LED顯示的4路3750V隔離數字量輸入/5路A型（單刀單擲）功率繼電器輸出模塊
• LM-7067 Modbus/ASCII雙協議帶LED顯示的7路A型（單刀單擲）繼電器輸出模塊
• LM-7068 Modbus/ASCII雙協議帶LED顯示的8路A型（單刀單擲）繼電器輸出模塊
• LM-7080 Modbus/ASCII雙協議雙通道計數器頻率模塊
