EF-VS422工件測量及檢測系統

一、工件測量及檢測系統描述

在工件加工過程中，需要測量某些加工部位的尺寸判斷工件是否合格。EF-VS422工件測量及監測系統通過圖像定位放大后獲取的圖像來觀測工件尺寸，并應用圖像測量軟件對需要測量部位進行自動測量，判斷加工是否符合要求。

西安艾菲特光電有限公司基于機器視覺圖像處理技術研究開發的工件測量及檢測系統軟件采用區域選擇式自動測量，在進行工件測量前先通過測量標尺來進行尺寸標定。測量時通過鼠標畫框選擇需要測量區域，然后點擊測量按鈕，軟件可自動識別框內邊緣并測量出邊緣之間的距離，該距離為經過換算后的實際尺寸。

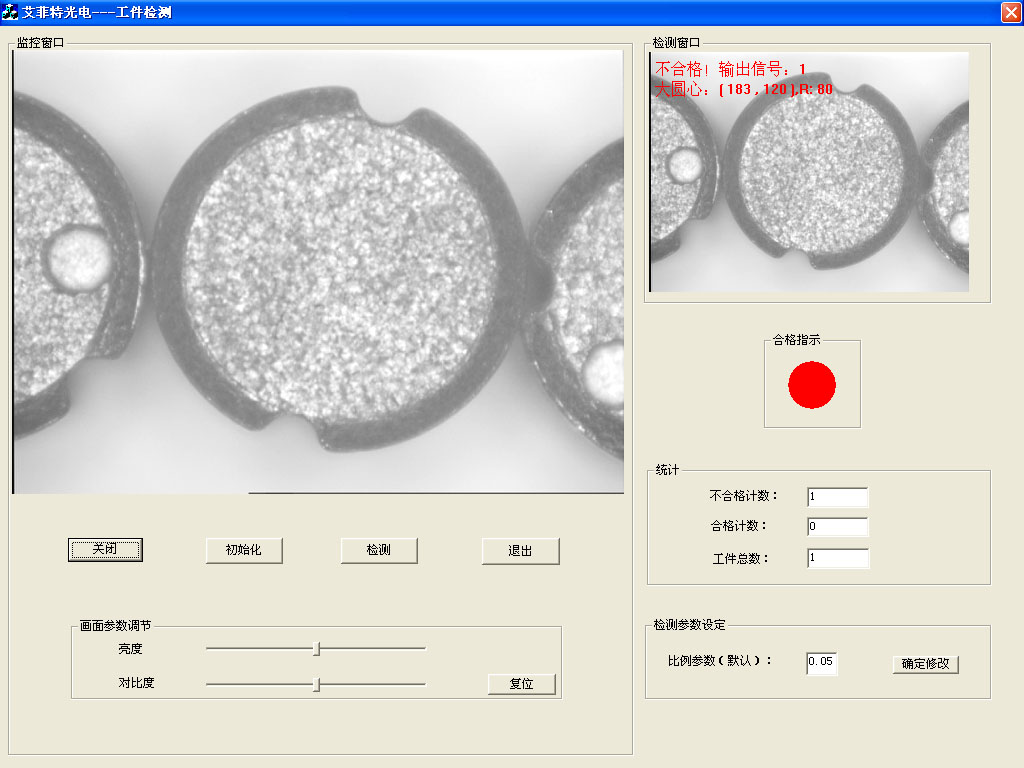

系統運行軟件界面圖如下：

二、工件測量及檢測系統要求

測量精度：≤0.01mm

三、工件測量及檢測系統方案

根據系統需求，考慮到系統光測部位不同，且距離較遠，基于放大及相機景深的限制，一個相機無法滿足即能夠放大又能夠同時獲得兩個位置的圖像。因此工件測量及檢測系統采用兩個相機來完成任務。一個高分辨率攝像機對測量部位進行拍照獲取圖像，另一個對進刀部位進行觀測。

四、技術參數

電源：220V   50HZ

功耗：300W

工作溫度：0℃~40℃

環境濕度：0% ~ 90% RH

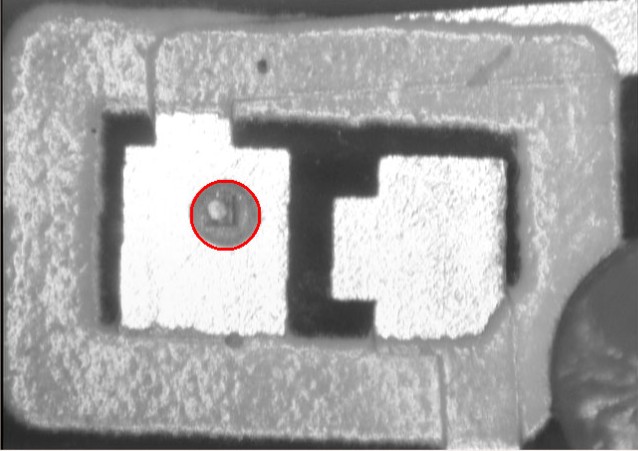

示例圖片：
