基于ZigBee的紡織印染流水線無線控制系統
客戶
深圳某印染廠
市場需求 目前絕大多數印染紡織工業流水線中的拉幅定型機的雙鏈同步控制多采用一個電機控制機械長軸傳動方式運行，但經過長時間的運行之后，避免不了因機械磨損而造成主鏈之間產生緯斜，且無法修正的弊端。因此新型的拉幅定型機采用雙電機分別驅動雙鏈。多元同步流水線自動化控制早已將傳統的人工控制淘汰，以工業以太網為傳輸媒介的控制又需要全廠架線，十分麻煩。Helicomm采用ZigBee技術開發出紡織印染流水線無線控制系統，中心端通過ZigBee無線mesh網絡對PLC傳輸指令實現對印染流水線的多單元同步控制。系統架設簡單，全程無線。

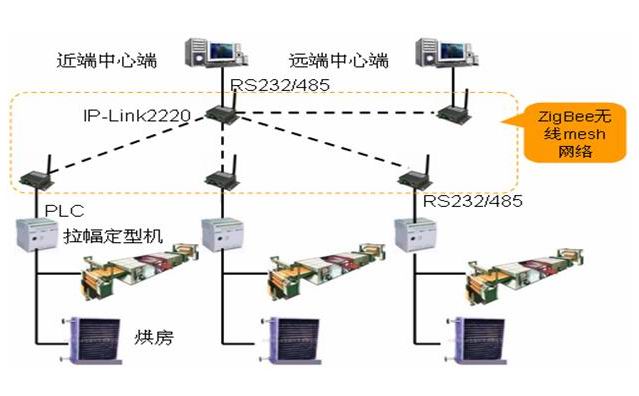

解決方案 如圖所示，此系統采用Helicomm自主研發的IP-Link2220無線數傳終端在生產車間架設的ZigBee無線mesh網絡為傳輸媒介，系統終端采用IP-Link2220、PLC、紡織印染流水線進行連接，系統中心端采用IP-Link2220與PC通過串口連接。中心端PC通過ZigBee無線mesh網絡對遠端PLC進行控制，進而控制整個拉幅定型機多單元同步運行，以及循環風機和排風機變頻傳動、調幅傳動等。
系統維護方便，支持遠程無線固件更新和配置。IP-Link2220無線數傳終端帶有工業標準RS232/485接口；16個通信信道靈活選擇；CSMA/CA防碰撞機制，避免多點高速數據傳輸導致數據包丟失現象的發生，使系統更加穩定準確。
為什么選擇Helicomm
1、先進的無線Mesh網絡，網絡路由至少可達20跳，無通訊費用。
2、采用ZigBee技術低成本、低功耗。
3、產品通過FCC、CE等國際安全認證。
4、具有多年的研發與行業經驗，自主核心技術，以及在標準ZigBee基礎上的客制化能力。
