無線傾角傳感器TD-WIS-60-433系統
1. 系統組成

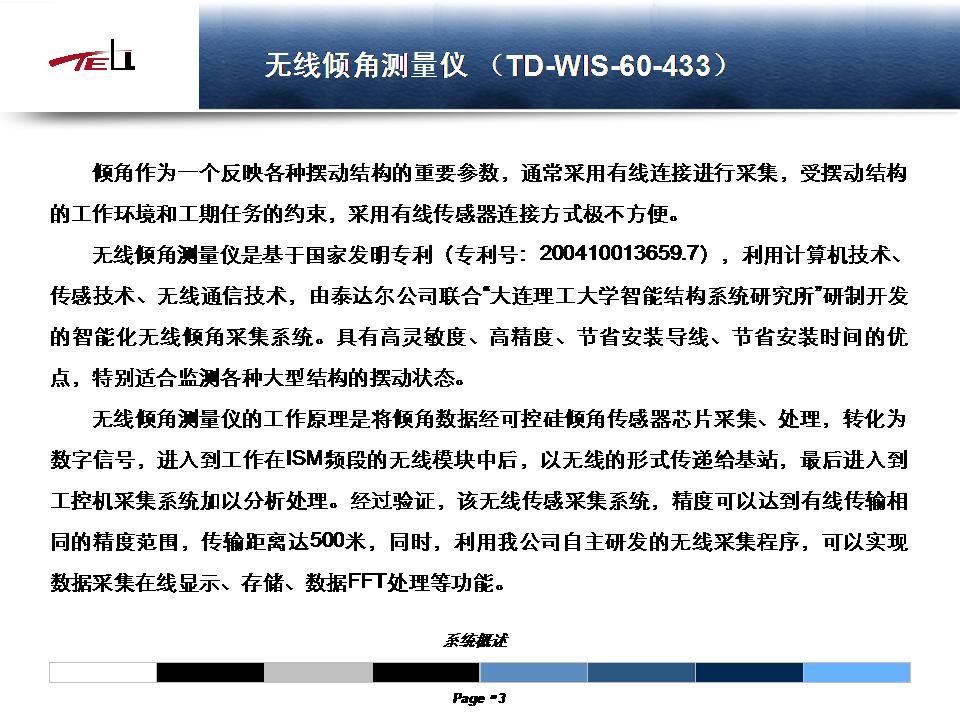

傾角作為一個反映各種擺動結構重要參數，通常采用有線連接進行采集，受擺動結構的工作環境和工期任務的約束，采用有線傳感器連接時極不方便。無線傾角采集系統TD-WIS-60-433是利用計算機技術、傳感技術、無線通信技術，由泰達爾公司聯合“大連理工大學智能結構系統研究所”研制開發的智能化無線傾角采集系統，具有高靈敏度、高精度、節省安裝導線、節省安裝時間的優點，特別適合監測各種大型結構的擺動狀態。
其工作原理：傾角數據經可控硅傾角傳感器芯片采集、處理，轉化為數字信號，進入到以CC1000為核心的無線模塊中后，以無線的形式傳遞給CC1000為核心的基站中，最后進入到工控機采集系統加以分析處理。經過驗證基于上述架構的無線傳感采集系統，精度可以達到有線傳輸相同的精度范圍，傳輸距離達500米。
2. 系統指標

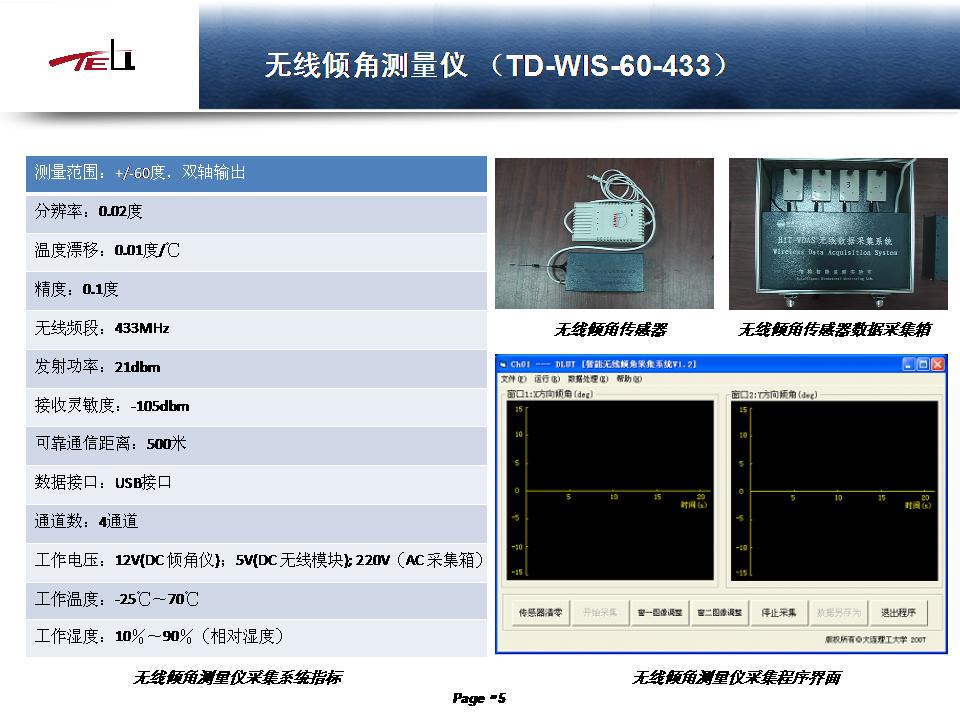

l 測量范圍：+/-60度，雙軸輸出
l 分辨率：0.02度
l 溫度漂移：0.01度/℃
l 精度：0.1度
l 無線頻段：433MHz
l 發射功率：21dbm
l 接收靈敏度：-105dbm
l 可靠通信距離：500米
l 數據接口：USB接口
l 通道數：4通道
l 工作電壓：12V(DC 傾角儀)；5V(DC 無線模塊); 220V（AC 采集箱）
l 工作溫度：-25℃～70℃
l 工作濕度：10％～90％（相對濕度）
