本KH型接近開關是引用國外技術生產的電子開關器件。其工作時無火花，無噪聲，無開關瞬態抖動抗干擾、耐油、防水、耐沖擊、震動，工作電壓寬、輸出信號強、可靠性高、壽命長，有多種類型的輸入方式和輸出形態。另具有響應頻率高、重復定位精度高，體積小，安裝方便靈活，可直接驅動繼電器、接觸器完成機械和電器控制的位置，可用于計數、液面、位移、角度、轉速等自動控制。

   產品采用密封式設計,可防止?jié)駳夂蛪m埃造成的影響及破壞，因此，此開關可用于惡劣的環境。

原理簡介:

當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U，其表達式為

U=K·I·B/d

其中K為霍爾系數，I為薄片中通過的電流，B為外加磁場（洛倫慈力Lorrentz）的磁感應強度，d是薄片的厚度。

由此可見，霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。

我廠生產的霍爾開關就屬于這種有源磁電轉換器件，它是在霍爾效應原理的基礎上，利用集成封裝和組裝工藝制作而成，它可方便的把磁輸入信號轉換成實際應用中的電信號，同時又具備工業場合實際應用易操作和可靠性的要求。

霍爾開關的輸入端是以磁感應強度B來表征的，當B值達到一定的程度（如B1）時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出，和接近開關類似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。

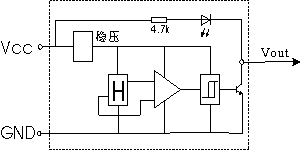

     內部原理圖            輸入/輸出的轉移特性

產品選型

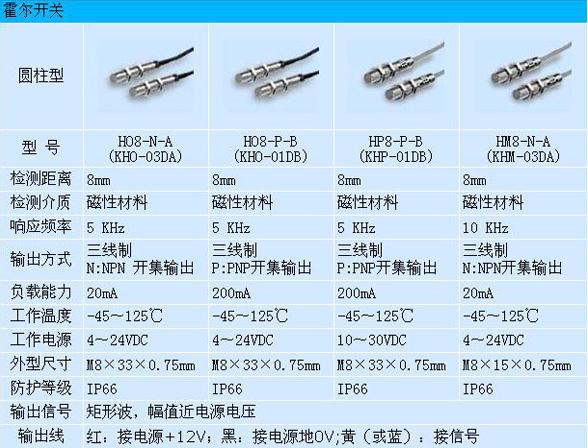

選型清單

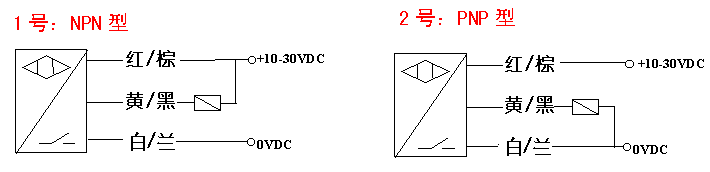

霍爾開關接線圖號

霍爾開關使用注意事項

1： 本廠的直流型霍爾開關產品，所使用的 電壓為3-28VDC，其典型的應用范圍一般采用5-24VDC，過高的電壓會引起內部霍爾元器件穩升而變的不穩定，而過低的電壓容易讓外界的溫度變化影響磁場強度特性，從而引起電路誤動作。

2： 當使用霍爾開關驅動感性負載時，請?jiān)谪?fù)載兩端并入續流二極管，否則會因感性負載長期動作時的瞬態高壓脈沖影響霍爾開關的使用壽命。

3：本廠產品均為SMD工藝生產制造，并經嚴格的測試合格后才出廠，在一般情況下使用均不會出現損壞。為了保證意外性發生，請用戶在接通電源前檢查接線是否正確，核定電壓是否為額定值。
