瑞士RAYTEC三維精密激光準直儀|機床導軌直線度|平行度|垂直度檢測儀
發布時間：2012/7/6 11:25:41 修改時間：2016/10/31 14:42:28 瀏覽次數：2221

產品優勢：

·可以快速建立測量坐標系統，光路遮擋后可隨時恢復測量，不影響數據接收;

·測量分辨率高達0.1或0.5μm，可同時捕捉到X和Y兩個方向的偏移量，有利于得到全面的直線度特性；

·可以測量較長的工件,適合于大型機床和設備的制造檢驗和校準,也可作為設備安裝調試時精密定位工具;.

·重量輕，體積小，便于攜帶。也可安裝固定在設備上使用;

·通過藍牙無線接收數據更便捷;

·圖形化軟件界面，操作簡單易學，容易掌握。

由于光電準直系統的高精度、穩定性，在機械工業，自動化及機械和建筑工程領域得到廣泛應用。RAYTEC GEPARD?激光準直儀是一款通用的高精度測量及校準系統，它能夠簡捷快速地完成測量任務，并實時顯示測量值，同時進行被測工件的校準、微調或在線測量。測量結果直接傳輸到軟件中，并可打印出結果。

可輕松完成直線度、平行度、垂直度、定位、校準、同心度、同軸度、主軸旋轉中心徑向跳動的測量.

新型3D 型號更增加了定位點距離的測量功能，達到快速準確便捷的幾何形狀誤差測量。

RAYTEC GEPARD bt?激光準直儀由發射器和接收器組成。

GEPARDbt?發射器是一款高穩定性的半導體激光器，在可視范圍內無誤差工作，尤其是軟件中的微調和安裝模塊可確保工件方便快捷地調整，內置二維高靈敏度的激光探測器PSD（即GEPARDbt?接收器）。

當觸及PSD的激光信號顯示出工件精確的幾何位置的同時，便得出XY軸的mm值，通過沿著激光導軌移動GEPARDbt?接收器，工件的直線度（X值/直線）和平面度（Y值/垂直）便會在測量任務中同時完成。

GEPARDbt?發射裝置是一款高精度激光發射器，使用高穩定性，光纖耦合半導體的可見激光，內置精密校準裝置，確?？焖倬_發射激光束。

GEPARDbt?接收器中的光電感應傳感器非常精確地（分辨率達1ppm）探測激光束,數字信號處理器可以避免各種的環境干擾，完美處理測量數據。

來自傳感器的數據可通過藍牙無線技術被傳輸到計算機上，確保傳輸數據的安全性和使用方便。提供標準無線連接方式的同時，還可選擇光纖電纜連接。

可實現遠程控制，手持操作裝置可以直接遠程控制測量過程和軟件應用。

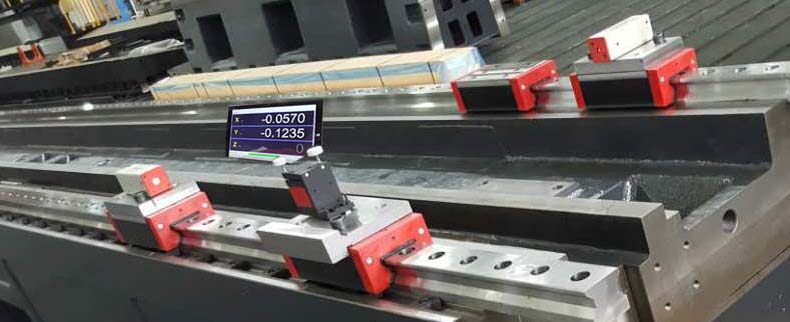

測量示意：

應用范圍：

·用于直線度測量及導軌、機床調整

·鋼構框架校準

·測量和調整鐵軌、導軌、輥軸、地面波等的平行度

·測量和校準軸承座、鉆孔

·測量垂直度和各種調整

·工件、機械定位

·監測工件變形、撓度、位移

·為提高測量精度進行環境分析

軟件應用：

測量數據記錄和評估軟件GEPARDbt?系統在WINDOWS操作系統下運行，可進行快速和高質量的測量工件：

·直線度、平行度、垂直度、位置校準（工件定位）；

·發射器和接收器之間的直線度誤差可通過軟件自動修正，使用?Adaptive measuring method“模式可提高測量精度；

·在記錄測量值期間，數據以圖釋和數字方式顯示在電腦顯示屏上，大尺寸數字和圖形利于遠距離讀??；

·測量工作完成后，另有其它功能可用，比如自由選擇參考點（plumb-line method）模式，按照ISO1101以線性回歸為基礎的測量值表示，全面統計計算；

·作為標準設置，測量系列和設置參數都可作為測量報告打印出來，并保存在最新的工作進程中；

·測量數據是以ASCII碼格式存檔，可使用常規的表單或數據軟件進行處理。

技術參數：

項目/規格	GEPARD S4_K(cubic_立方型)		GEPARD S4_{R(cylindrical}_圓柱_型)
發射器	≤1mW		≤1mW
激光功率	2		2
激光波長	約650nm		約650nm
激光光束波形	圓形		圓形
激光束φin 20 m	約6mm		約6mm
電源	鎳氫充電電池，1.5V		鎳氫充電電池，1.5V
體積LXWXH	141X50X50mm		?50mm,L:70mm
重量	650g（含電池）		500g（含電池）
微調	√		-
光學機械中心校正	-		√
接收器	GEPARD5 E4_K	GEPARD15 E4_K	GEPARD5 E4_R
測量距離L（Z）	0-15m	0-30m	0-15m
測量范圍R（X/Y）	5X5mm	15X15mm	5X5mm
分辨率	0.1μm	0.5μm	0.1μm
線性1)2)(1m內)(mm) (R為測量范圍)	R(mm)×0.4‰	R(mm)×0.5‰	R(mm)×0.4‰
線性1)2)(1m以上)(mm) (R為測量范圍,L為測量距離)	R(mm)×0.4‰+0.001×L(m)	R(mm)×0.5‰+0.001×L(m)	R(mm)×0.4‰+0.001×L(m)
重復性1)2)	±0.25μm	±0.5μm	±0.25μm
電源	鎳氫電池，1.5V	鎳氫電池，1.5V	鎳氫電池，1.5V
無線數據傳據距離	100m	100m	100m
體積LXWXH	141X50X50mm	141X50X50mm	?50mm,L:100mm
重量	570g（含電池）		500g（含電池）
光學機械中心校正	-	-	√
溫度范圍	10-45℃
數據處理
軟件功能	WIN-GEPARD測量軟件可進行直線度、校準、定位、平面度、角度；平行度和垂直度、距離(選配功能)、同心同軸度(cylindrical)等測量及數據處理
可選附件
五角棱鏡	最大角度誤差4秒，實現平行度、垂直度測量功能
距離測量附件組	實現三維測量功能
三腳支架	放置接收器
備注：
1）在20℃條件下
2）在80%測量范圍內
