一. 產品概述
　　E531X系列產品是針對油田井口數據采集及水井配水控制而生產的遠程控制終端（RTU），采用先進的工業級產品作為核心和接口部件，具有功能強、可靠性高、抗干擾能力強、應用靈活等特點，既可以遠程監控，也可以獨立完成各項功能。
　　本產品可以使用在單井或是叢式井場，連接有線、無線的設備。現場可以安裝有線載荷、角位移傳感器或無線載荷傳感器，采集油井沖程、沖次、載荷（最小載荷、最大載荷）、位移、示功圖等數據；選用安裝有線壓力變送器和溫度變送器，或選用安裝無線壓力變送器和無線溫度變送器，采集抽油機井口油壓、套壓、油溫等參數。
　　在通訊方式方面，抽油機控制器支持CDMA/GPRS、無線電臺、無線網橋、光纖等通訊方式，與控制室進行通訊。在叢式井場的情況下，井口采集器通過RS485有線或2.4G無線的方式將數據傳送至井場通訊協議箱，再通過光纜或無線網橋的方式傳送到中控室。
　　二. 產品結構
　　E531X井口采集器由主控模塊（一體化RTU）、電源、語音報警喇叭、接地匯流條等組成。電量及2.4G無線通信模塊內嵌于主控模塊中。
　　三. 產品特點
　　E531X井口采集器是在做了大量的現場調研，征求了許多專家及用戶意見而設計的，因此在技術上有許多獨到之處，具體體現為以下幾點：
　　結構合理，安裝方便，可直接應用于工業現場
　　完備的供電、檢測、控制、安裝、防護設計，用戶無須二次配置。
　　井口焊接支架或埋地安裝，井場立桿懸掛安裝，閥組間壁掛式安裝。
　　外加保護箱，可很好地起到了防雨、防曬、防塵的作用。
　　配置合理，具有很強的現場適應能力
　　具有多種類型的輸入、輸出信號，井口采集器可直接引入電壓、電流采集電量。具
　　有24V儀表電源輸出，可直接引入兩線制儀表。
　　靈活的通訊方式，標準的通訊協議
　　提供多種對外通訊接口，如RS232、RS485、網口等。
　　內嵌2.4G無線通信模塊。支持標準的Modbus協議。
　　現場監控和遠程監控兼?zhèn)洌瑸橄到y(tǒng)操作、診斷、維護和升級提供了方便
　　控制器可作為控制系統中的一個站點聯網工作，也可獨立運行完成各項功能。可現場設定控制器參數，也可遠程設定。
　　程序可實現現場下載，軟件升級方便。
　　工業標準設計，能夠工作于各種惡劣環境
　　內部器件均選用優秀的工業級產品，具有卓越的溫度特性，可在惡劣環境下工作。
　　使用溫度可達-40℃～+70℃，存儲溫度達-40℃～+80℃，不需要特殊的加熱器或冷卻裝置。
　　充分的可靠性設計，嚴格的質量檢驗，為用戶提供了可靠的保證
　　電源、信號入出口均有保護措施，并與主控電路隔離。
　　具有看門狗及數據掉電保護功能，可長期保存設定參數。
　　產品的研制、生產、檢驗嚴格按照ISO9001質量體系標準進行。
　　四.產品功能
　　E531X井口采集器具有如下功能：
　　1)  檢測功能：檢測抽油機示功圖、電壓、電流、三相電能參數、啟停狀態等；
　　2)  遠程通信功能：遠程控制抽油機的啟停，讀取、設定工作參數；
　　3)  現場操作功能：通過筆記本電腦現場顯示示功圖，讀取、設定工作參數；
　　4)  錯誤判斷功能：自動判斷主控模塊及現場儀表錯誤，給出錯誤信息，此錯誤信息可通過筆記本電腦讀取，也可遠程讀取；
　　5)  初始化功能：對控制器進行初始化，取缺省設定參數。
　　五.現場應用示意圖
　　根據井口采集器設計圖紙要求及現場接線圖安裝相應儀表，如負荷傳感器、角位移傳感器等。
　　單井

　　叢式井場

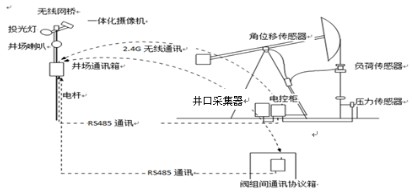

　　有線儀表井場結構圖、數據采集、通訊

無線儀表井場結構圖、數據采集、通訊

       六.產品指標
　　RS232通信接口技術指標

　　RS485通信接口技術指標

　　ETHERNET通信接口技術指標

　　AI接口技術指標

　　DI接口技術指標

　　DO接口技術指標
