“高速公路模擬監控系統”是屬于層級關系的聯動控制系統，整個系統分為四級，即總中心、中心、分中心、站點。站點屬于最基本的數據來源地點（視頻源），上一級可以控制下一級的所有攝像機，并且有嚴格的級別劃分例如（即同一級別的不能互相監控，不同級可以互控）:某個中心(中心、分中心、站點可以有多個)他只能監控所屬他的分中心下的所有站點的攝像機。而不能監控其他中心的所屬的攝像機。總中心可以監控所有的視頻源。其中“高速公路（道路）模擬監控系統”對于各級的控制攝像機的權限有嚴格的規定。對于上下級的控制規定，如果上一級取得了某個攝像機的控制權，那么下一級如果想控制這個攝像機，可以申請獲得對于這個攝像機的控制權，上一級有提示是否發放控制權個申請者，同時這個回應信息也會顯示到申請者的屏幕上，申請者會知道是否可以使用控制權，如果沒有發放控制權，那么（５－１０分鐘，這個時間可以設定）后自動獲得控制權。

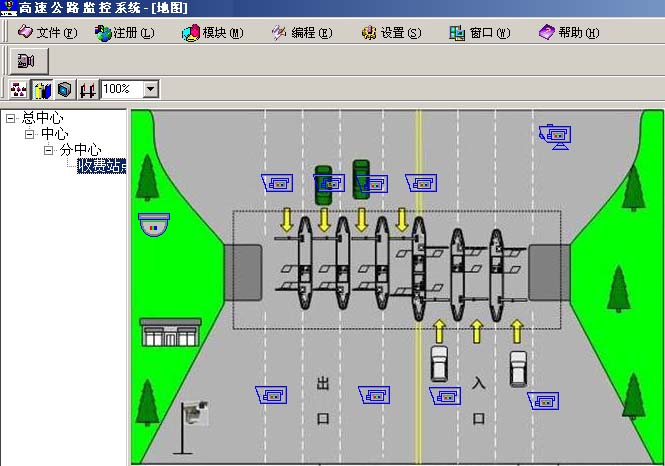

   本系統軟件采用拖放式編程，利用鼠標的事件（MouseDown,MouseUp）來實現工具箱中的各種圖標的拖放，按照各級單位的從屬關系來設置攝像機實現動態編程。其中的數據來自與中央服務器的數據庫。并且站點一級可以擁有自己的數據庫，這樣可以防止服務器出現故障，站點一級無法控制。所有的控制數據常駐內存，保證不頻繁讀取數據，提高了控制的響應速度，達到了任意控制而無延遲。

   各級通過網路實現矩陣的切換、解碼器、碼分配器的指令的控制，實現視頻源的變換以及攝像機的轉動、變焦、光圈等的

視頻變化。上級如果控制下一級的攝像機，那么會發控制碼給下面的所有各級，來實現整個視頻數據鏈路的統一，保證上能

    看到所控制的圖像。下級的矩陣有幾路作為上傳的，這也是共享的輸出口，通過控制這幾路來達到數據的上傳。

       解碼器主要通過RS232-485接口接收主控命令并解碼，并與攝像機相連（有云臺），驅動外接云臺轉動、雨刷、鏡頭、攝像機

   電源等，支持8個預置位。現已廣泛應用于高速公路監控系統。

(解碼器)
　

  碼分配器主要是通過RS232-485接口接收應用程序發送的控制碼，判斷并處理所接受的指令。它有8個輸出端口，可以

     根據指令的情況在任一個輸出口輸出控制指令，并控制與這個輸出口相連的外部設備。現已廣泛應用于高速公路監控系統。

（碼分配器）
