RJ45千兆以太網通訊高溫不丟包防浪涌保護方案
TVS二極管陣列GBLC03C-LF-T7 低電容防雷元件
電性參數：GBLC03C
功率pPP: 350W 8/20US
斷態電壓3.3V，
箝位電壓VCC<20V IPP>20A
極低的漏電流 IR<100nA
方案特點
1、可應用于10/100M 1000M高速以太網通訊接口
在變壓器后端采用低結電容，低漏電流的TVS，后級再串聯電阻。
在環境較惡劣，如高溫下，100米網線傳輸，信號傳輸丟包率極低
浪涌測試滿足條件：
符合規范 1、ITU-TK.21,K.45,K.20(加強要求)
2、ESDIEC61000-4-2
3、通過差模2KV/共模6KV10/700μs雷擊浪涌
應用產品
1、GPPON,EPON家庭寬帶局端設備
工業以太網交換機
機頂盒，LCD電視
高清網絡攝像機
TVS ESD ARRAY二極管及陣列
GBLC03C-LF-T7 GBLC05C-LF-T7 GBLC08C-LF-T7 GBLC12C-LF-T7
GBLC24C-LF-T7 GBLC03CI-LF-T7 GBLC05CI-LF-T7
PSOT03C-LF-T7 PSOT05C-LF-T7 PSOT12C-LF-T7 PSOT15C-LF-T7
PSOT24C-LF-T7 PSOT36C-LF-T7
PSRDA3.3-4-LF-T7 SLVU2.8-LF-T7 PSR05-LF-T7 SLVU2.8-4-LF-T7
SMF05C-LF-T7 PLR0504F RSB6.8S-LF-T7 RSB6.8C-LF-T7
SRV05-4-P-T7 PSM712-LF-T7 PTKPP3100SB-LF-T13
SM16LC15C-LF-T7 PSD03C-LF-T7 PSD05C-LF-T7 PSD08C-LF-T7
PSD12C-LF-T7 PSD18C-LF-T7 PSD24C-LF-T7 PSRDA05-4-LF-T7
EM8D-100L-LF-T7 SR12-LF-T7 PD10850Q-LF-T7 PSOT05LC-LF-T7
EM4D-100L-LF-T73 PD10753-LF-T7
大功率低容值瞬變二極管陣列

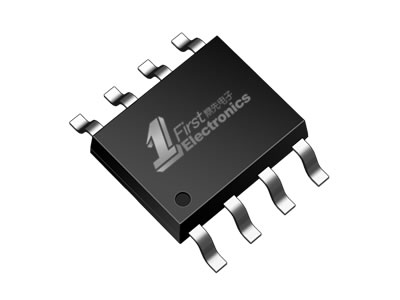

瞬態電壓抑制元件LC03-3.3，LC03-6
LC Series 18 V 1800 W SMT Low Capacitance TVS for High Speed Interface - SOIC-8
可以保護連接到高頻成分從電壓高速數據通信線路浪涌引起的雷電，靜電放電（ESD），電快速瞬變（EFT）。
適用于：低壓接口?T3／E ?10/100 /1000以太網?機頂盒?ISDN接口，低工作電壓3.3V大大減少發熱帶來的影響，高功率使數據傳輸更便捷，其內部結構特殊（詳見下方電路圖）
LC03-3.3電特性（Features）：
1、高速接口的低電容。
2、超低漏：nA水平。
3、低工作電壓：3.3V。
4、超低的箝位電壓。
5、保護兩線的共模和差模
6、jedec SO - 8封裝
7、符合以下標準：
IEC61000-4-2（ESD）靜電試驗
空氣放電: ±30Kv
接觸放電: ±30kV
IEC61000-4-4 (EFT) 40A (5/50ns)
IEC61000-4-5 (Lightning) 100A (8/20μs)
符合rohs標準
大功率低容值瞬變二極管陣列
TVS LC03-6.TBT參數
電壓, Vrwm: 6V
擊穿電壓范圍: 6.8V
鉗位電壓 大: 20V
峰值脈沖電流: 100A
封裝形式: SOIC
針腳數: 8
二極管類型: TVS
擊穿電壓: 6.8V
擊穿電壓 小: 6.8V
封裝類型: SOIC
工作溫度范圍:-55°C到 +125°C
截止電壓: 6V
電容, Cd典型值 @ Vr: 8pF
