如今，在控制和機柜制造過程中仍然涉及大量手動工作。在數字化不斷發展且技術工人日益短缺的時代，亟需更快、更精確、更具成本效益的新生產方法和工程流程。數字化和自動化是提高效率的關鍵因素，所以，從工程到電氣規劃、生產和測試的所有過程都在很大程度上實現了自動化。Klippon 自動激光標識機可以實現在已經預裝配標記號的接線端子上完全自動化進行打標，可節省多達90％的處理時間，從而在增值過程中發揮了重要作用。魏德米勒曾在2019年漢諾威工業博覽會上展示Klippon 自動激光標識機原型，如今已將其運用于生產過程中。

　　自動化機柜制造的集成方法 —— 一致的數據

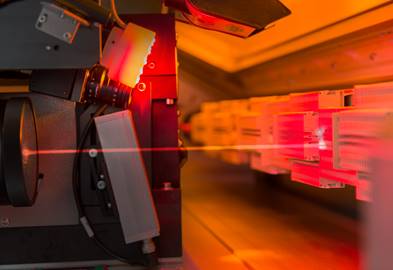

運行中的激光標識機

由于集成了獨特的圖像處理系統，因此具有高精度和高質量

　　魏德米勒認為機柜制造是一個集成過程——從規劃階段到安裝和運行。結合Weidmüller Configurator（WMC）軟件，Klippon 自動激光標識機可實現對預裝配接線端子的全自動標記。魏德米勒WMC軟件可直接并一致地使用eCAD系統中的規劃數據，這是一致性增值過程的基礎。基于WMC軟件生成各個標記的層級。生成的數據將直接發送到Klippon 自動激光標識機系統，并控制接線端子的標記。通過直接且一致地利用規劃數據，可以省去手動操作。Klippon 自動激光標識機既可用于標記自動組裝的接線端子，也可用于標記手動組裝的接線端子。用戶根據生產訂單將可讀代碼應用于端子條。為此，各訂單號對應各端子條。 Klippon 自動激光標識機掃描并讀取代碼，然后自動將正確的數據分配給訂單號。該步驟以及對機器中接線端子的直觀比較，大大降低了出錯的可能性。集成的質量控制功能將比較端子導軌與數字模型，以確保調出正確的標記數據。

　　通過集成的圖像處理系統進行安全處理

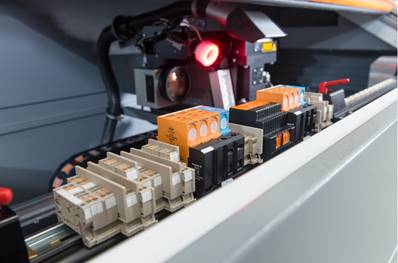

用途廣泛的激光標識機

得益于通用端子條和直接激光刻印，除了接線端子，還可以安全地標記其他具有復雜幾何形狀的導軌式電子元件。

　　Klippon自動激光標識機的核心是一個圖像處理系統，用于在實際標記之前測量接線端子。對于每個標記，它會將數字模型中的理論位置與實際位置進行比較，并自動執行任何必要的校正。即使在位置發生偏差（例如由于部件熱膨脹或手動組裝不精準）時，也始終可以確保完美的標記結果。即使位置偏差了幾毫米，Klippon 自動激光標識機也會計算標記的中心點并進行精確標記。這顯著降低了錯誤率。

　　標記的顏色無關緊要：由于創新的激光源，Klippon自動激光標識機不需要特殊的標記。因此，除了預裝配的白色標記外，可以使用魏德米勒標準產品組合中的許多其他顏色和材料。得益于此，Klippon 自動激光標識機可以輕松滿足行業特定的顏色要求和用戶的個人配色方案。

　　通過使用帶有預裝標記的接線端子，無需分離、分配或固定單個標記。這意味著用戶可以在標記過程中節省多達90％的處理時間。接線端子的激光刻印符合最高的標記質量要求。

　　使用可協調的自動化接線端子產品組合，最多可節省90％的處理時間

　　可協調的自動化接線端子產品組合使產品能夠集成到高效的生產過程中。尤其是Klippon Connect A系列。Klippon Connect A系列設計之初就將PUSH IN接線端子設計為“機器人即用型”（“ready to robot”）。優化的外殼輪廓方便機器人抓握并進行安全處理。

沒有用激光標識機進行圖像處理

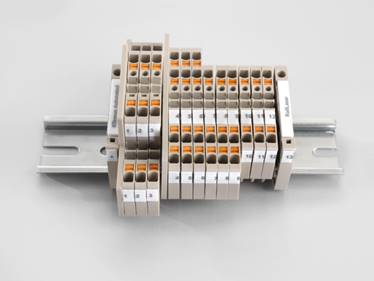

沒有圖像處理系統的標記結果

　　帶有標記的預裝配接線端子代表了自動化的下一步。除了實際的標記過程外，在接線端子上裝配標記也很耗時。魏德米勒可以使這個步驟變得更加便捷：通過使用已預裝魏德米勒標準標記的Klippon Connect A系列接線端子，可以充分利用Klippon 自動激光標識機的全部優化潛力。由于可以自由替換標準標記，因此標記過程對用戶來說仍然很靈活。標記上的直接激光刻印保證了相當高的耐涂抹性和耐刮擦性。得益于高分辨率，即使很小的標記也具有清晰的輪廓并且易于辨認。生產內部使用Klippon 自動激光標識機可以節省時間。因此，用戶可以將節省下來的時間用于其他增值領域，例如工程設計。

用激光標識機進行圖像處理

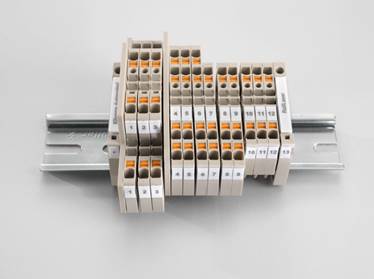

具有圖像處理系統的標記結果

　　一流的性能

　　得益于創新的技術和高品質的激光源（355 nm），可以在多種材料上實現快速準確的標記（最大偏差+/- 0.2 mm）。端子條最高規格為15毫米，最低規格為7 5毫米，可標記長度最長達1.2 m。得益于通用端子導軌、適宜的校準和激光設計，Klippon 自動激光標識機沒有任何關于接線端子幾何形狀的限制。除接線端子外，也可以安全標記其他具有復雜幾何形狀的導軌式電子元件。

　　操作簡單

　　Klippon 自動激光標識機配有大型觸摸屏，非常易于操作。使用時，將組裝好的端子條插入到左側的固定擋塊，以確保接線端子正確定位。右側的可變擋塊可以靈活容納不同長度的接線端子條。大尺寸視窗意味著操作員可以隨時觀察處理狀態。各種元素（包括全自動門，在激光處理結束時自動打開）確保了1級激光安全。

　　作為工業聯接的合作伙伴，魏德米勒將機柜生產制造視為一個集成過程——從規劃階段一直到安裝和運行。魏德米勒通過WMC軟件、Klippon 服務和Klippon 自動激光標識機支持機柜生產制造。
