易控微網油井遠程監控SCADA系統

       油井遠程監控系統是易控微網聯合軟件供應商、通信供應商為集成商推出的一套高可靠性、高性價比的油井測控系統，實現抽油機的井口電力參數、電力智能保護、井口壓力溫度、示功圖（包括電流功率曲線圖）、防盜報警等遙測、遙信、遙控，在各大油田均有成功應用，成功為多個集成商OEM。

      根據油井分布的地域特點與無線通訊技術發展的水平，油井遠程監控系統考慮用CDMA/GPRS 或者數傳電臺通訊模式，系統主要由傳感器、井口控制器SU、CDMA/GPRS （數傳電臺）通訊模塊DTU、采油廠通訊機、實時數據庫服務器、WEB 服務器、監控瀏覽終端等組成。
　　油井工作狀態傳感器和變送器主要有溫度傳感變送器，壓力傳感器和變送器，電流互感器、抽油機載荷傳感器和變送器、位移傳感器和變送器、變壓器一次側電流互感器，它們將油井的工作狀態變換成對應的電壓或電流值送至井口控制器SU。然后經CDMA/GPRS 網或數傳電臺，接入采油廠通訊機，數據通訊機采用輪詢方式收集井口控制器數據，數據經過分析經處理后，進采油廠實時數據庫。廠礦小隊的計算機可根據不同的權限，采用C/S 或B/S模式對實時數據庫進行訪問。
　　系統實現的功能：
　　電泵井 SU 主要進行電壓、電流、油井回壓、井口溫度等參數的測量。抽油機井SU 主要進行示功圖、電壓、電流、油井回壓、井口溫度等參數的測量，且保留油井遙控啟停功能。
井口控制器具有電機有功功率、無功功率、功率因數、日用電量等參數的計算功能。
對電潛泵井停機、電壓過壓、欠壓、電流過流、欠載、井口回壓過高、過低等異常情況檢測報警；對抽油機井停機、電壓過壓、欠壓、電流過流、欠載、井口回壓過高、過低、載荷過低等異常情況檢測報警。線路來電瞬間，也作為異常情況報警。
采油隊監控機按照管理權限僅能查詢本隊油井的工作狀態、實時收據、及相關通信模塊工作狀態、配電線路工作狀態。

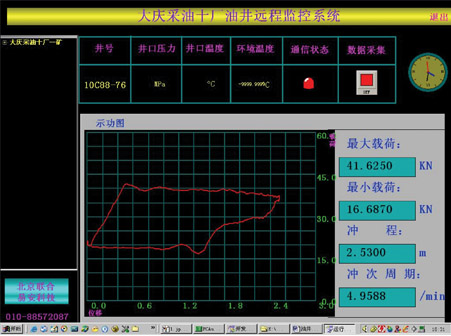

抽油機井示功圖、電流圖（或功率圖），除定時采集保存外，采油隊可根據生產情況，手動選擇油井井號，實時索要示功圖、電流圖（或功率圖）。
當電潛泵井出現過載停機故障時，將停機前一分鐘內三相電流（Ia、Ib、Ic）與線電壓(如Uab)的數據上傳數據庫，為電泵故障診斷提供分析數據。
采油隊監控機具有靜態數據瀏覽和編輯等功能：包括抽油機型號、配置電機型號、油井井號、沖程、線路名稱、量程上、下限、報警上、下限、油井井況等方面的數據，并能夠添加新開油井、刪除停產油井、修改作業井的基本數據。

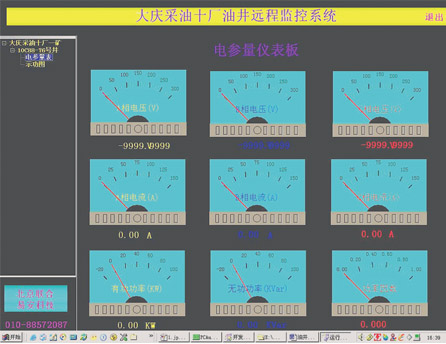

系統具有示功圖、電流圖（或功率圖）、電流、電壓等參數的實時趨勢、歷史趨勢監視功能，可方便地了解長時間的參數變化情況，方便快速分析。
系統可以考慮地理圖形系統的接入，使圖形能反映地理信息，可以非常直觀形象反映整個油區的工作狀況。
采油廠、礦與相關科室能夠通過瀏覽器查詢廠、礦、隊油井的工作狀態與實時數據，當天停井情況、開機時率統計，以及歷史數據與歷史記錄。
需要傳輸的數據
抽油機井需上傳數據主要有：載荷（最大與最小值）、回壓、井口溫度、電流(Ia、Ib、Ic) （最大與最小值）、電壓(Ua、Ub、Uc)有效值、有功功率、無功功率、功率因數、上下沖程最大電流值、上下沖程功率、平衡率、日用電量、累計電量、沖次、系統狀態、采集時間等數據。示功圖、電流圖（或功率圖）需要一個沖次內載荷、電流（或功率）的所有采集量，每個圖約需要200 個數據。因此，數據總量約為430 個數據，其中基本數據量為30 個數據。
       電潛泵井需上傳數據主要有：回壓、井口溫度、電流(Ia、Ib、Ic)、電壓(Ua、Ub、Uc)、變有功功率、無功功率、功率因數、日用電量、累計電量、系統狀態、采集時間等數據。數據總量約為20 個數據。
　　詳細資料請致電本公司或到資料下載頁面下載。
