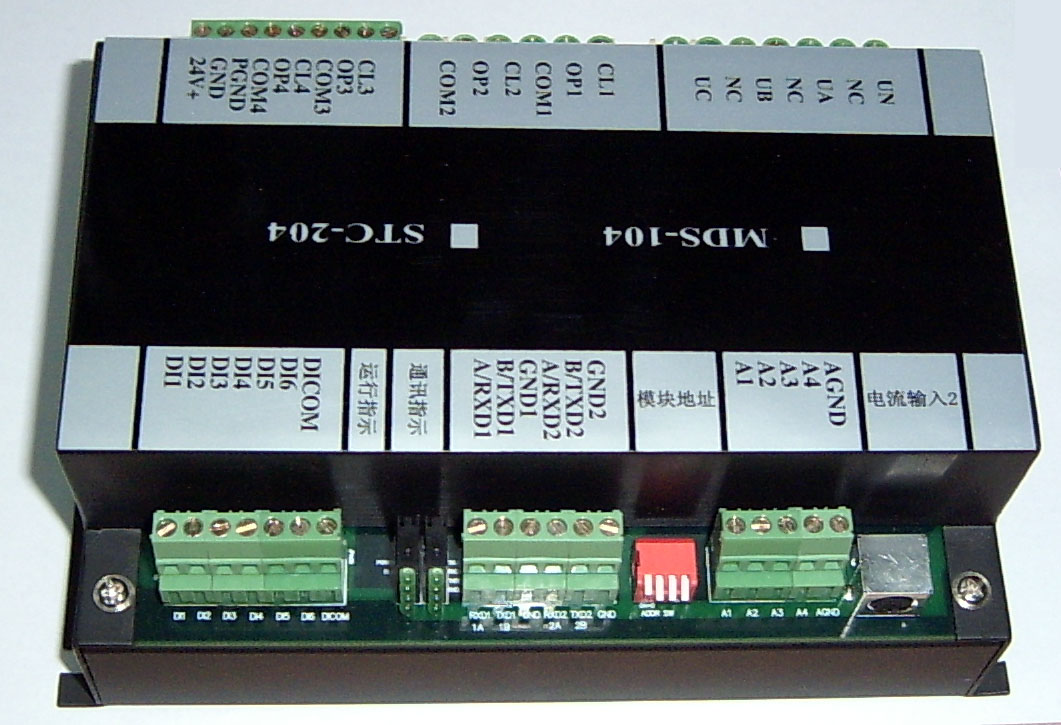

易控微網 MDS-104SGT 油井測量專用控制器

MDS-104SGT油井測量專用控制器主要性能如下：

4路模擬量輸入，分別測量抽油機載荷變送器輸出、抽油機井口壓力變送器輸出、抽油機井口溫度變送器輸出、角位移變送器輸出信號，12位AD精度，信號可以為0－5V或0－20MA或4－20MA。基中載荷和角位移測量存于控制器內，可以根據上位機命令啟動和停止測量，監控中心通過讀取數據繪制抽油機示功圖，從而監測井口工作狀況，及時發現問題。井口溫度和壓力測量實時刷新，可以進行超限保護等。

電機的三相電壓、三相電流、三相有功功率、三相無功功率、功率因數、湝波等電力測量，電壓輸入為1140V以下交流信號直接接入，電流輸入經過三個電流互感器變換成5A交流輸入，測量精度為0.5%。內部存有電功率曲線路、電流曲線圖等，能通過監控中心讀取后進行繪制，以供相關人員分析。

具有抽油機電機的智能保護，包括缺相、過載、過壓、堵轉等多種智能保護，所有保護投退、保護定值、保護時間、動作輸出都可以通過通訊口進行設定。

6路開關量或脈沖量輸入，分別接入接近開關信號、紅外報警器輸出開關信號、電控門門磁開關信號、交流接觸器開關位置信號、脈沖電度表輸出脈沖信號等，輸入信號可以是5V或12V或24V直流電壓信號或脈沖信號。

4路開關量繼電器輸出，可以控制報警嗽叭、電機啟動或停止等輸出。

具備一個232接口和一個485接口，可以接入GPRS通訊模塊或數傳電臺，和監控中心通訊，協議采用MODBUS　RTU，和主流的國內外軟件均可通訊。

脈沖、通訊參數等重要參數掉電保存，可以通過監控中心遠程設置各種數據。

工作溫度在24V供電時達到零下40到85度，適應國內外各種油田環境。可根據要求，作三防處理：防塵、防潮、防靜電。

鏍絲固定安裝于防水箱。

為國內外油田系統集成商提供產品貼牌和技術支持。
