隨著社會的發展進步，天然氣作為一種清潔能源，越來越受到人們的重視，同時由于其易燃易爆特性，對各輸配站點進行集中監控越發顯得重要。

以西南某燃?xì)夤緸槔摴竟就瑫r兼有民用天然氣輸配站和CNG加氣站，這些站點不僅地域分布分散、流量儀表迥異、同時有些站點不具備供電條件。

綜合過去應用的經驗，我們提出了基于無線通信技術的管網監控方案：

硬件系統設計

對于有條件提供市電接入的站點（CNG加氣站），我們采用透傳方式采集數據。

這樣做的好處是：通用性強，無論流量計使用何種通信協議，我們均能通過透傳方式獲取所需信息并根據儀表通訊協議進行解析；

這樣做的壞處是：由于市電的接入，存在一定得安全隱患；

對于不能接入市電的站點（民用天然氣輸配站），采用BTU主動上報數據。

這樣做的好處是：與各儀表的數據交換直接固化到BTU中，BTU直接與儀表進行數據交換并主動向中心站點上報數據；同時由于遠傳設備采用電池供電而避免了市電的引入，減少了不必要的安全隱患。

這樣做的壞處是：通用性弱，由于各站點儀表不一致，需要依賴于BTU供應商針對不同得分儀表定制設備，同時各站點的設備不能互換使用。

軟件系統設計

由紫金橋組態軟件架設的中心服務器主要實現以下功能：

站點數據的顯示和存儲

各站點數據上報到紫金橋數據服務器后，紫金橋數據服務將解析到的數據刷新至畫面，同時保存到歷史數據庫中。

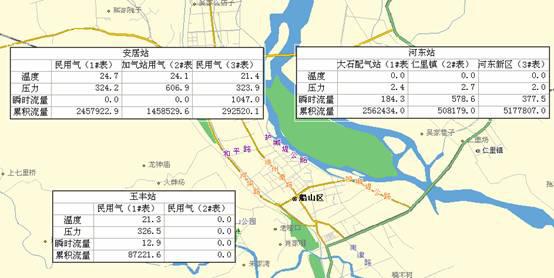

地理導航

在紫金橋數據服務器嵌入城市地圖并在場站對應位置實時顯示場站相關狀態信息。

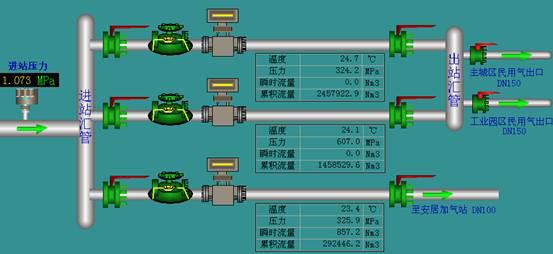

場站狀態監控

在紫金橋數據服務器上根據場站設備相關信息繪制模擬狀態圖，同時實時刷新各設備當前狀態信息。

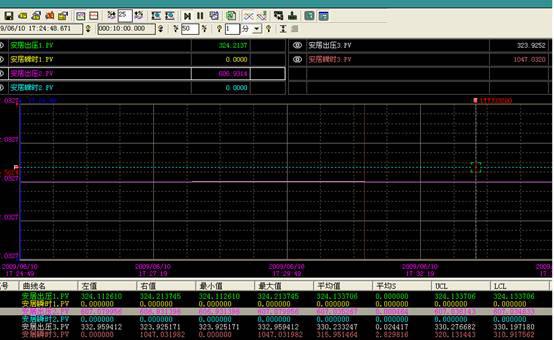

趨勢分析

在紫金橋數據服務器上使用紫金橋趨勢分析組件，方便查看分析各場站生產變化情況，有利于重點時段重點監控，重點區域重點監控。

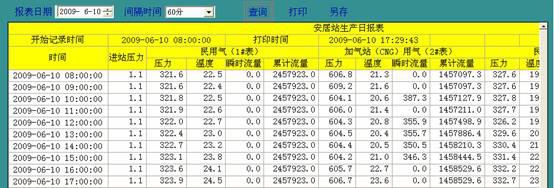

       報表分析

在紫金橋數據服務器上針對各場站分別形成“日報表”、“月報表”、“年報表”，各報表可以方便地打印或以CSV文件格式進行保存。

網絡發布

通過紫金橋數據服務將各監控畫面發布到公網上后，無論公司領導身處何地都能實時地了解到生產一線相關情況。

小結：

通過使用紫金橋組態軟件，可方便地實現城市天然氣管網的集中監控；同時借助于以太網技術將監控畫面發布到網站上，大大地提高燃?xì)夤镜纳a(chǎn)管理水平！
