關鍵詞：紫金橋 在線監測 污染源 環保
在人類生存環境日益惡化的今天，建立完整的環境監測系統是非常必要的，國家十一規劃明確提出在推進工業現代化的同時更要注重對污染源的控制、防范與監測。這對及時處理分布在各處的環境檢測點的數據傳輸，建立環境監測系統提出了新的要求，紫金橋軟件針對此提出污染源在線監測系統，系統采用先進的無線網絡，結合紫金橋監控組態軟件，對水質、煙氣、空氣質量、環境噪聲等多種環境進行有效的在線監測，是環保監測與環境預警的信息平臺。
一、系統需求
在紫金橋污染源在線監測系統中，常常需要對眾多的污染排放點進行實時監測，大部分監測數據需要實時發送到管理中心的后端服務器進行處理。根據國家環保部門對系統要求總結如下要求：
能夠對污染源污染物排放情況實施24小時監控。
能自動采集數據、自動傳輸數據、自動處理及自動分析數據，實現數字化環境管理。
具有報警系統，能接收現場設備報警信息。
具備接警后立即處理的快速響應能力。
能夠實現遠程網絡控制現場設備。
能夠為本地環境應急指揮提供基礎數據。
能夠為科學核定排污量提供依據，為實現污染物減排服務。
二、系統建設原則
1、分級分類指導原則：體現出國家-省-市三級立體監控網絡的思想和設計，根據國家、省級、地市級不同的業務特點和業務量分別考慮，對地市級也按照不同的環境管理需要進行了分級處理。
2、靈活建設可擴展性原則：突出表達不同級別監控中心的配置與區別。
3、先進性實用性原則：采用較為先進的技術指標，確保在一定時間內不落后。
4、污染源監控中心建設規范（暫行）（環函[2007]241 號）
5、緊密結合全國環保實際，針對環保工作特點，確保系統使用簡便，功能完備。
6、安全可靠原則：應符合國家相關規定和國家、行業標準要求，具備較高的安全保密性，強化存儲備份，確保可靠穩定運行。
7、監控中心與信息中心是一個完整的、不可分割的統一體，同時也突出了環境監察部門現場執法的工作需要。
8、功能配備標準按照一個滿足污染源監控基本需要的監控中心最低功能配備要求進行設計。

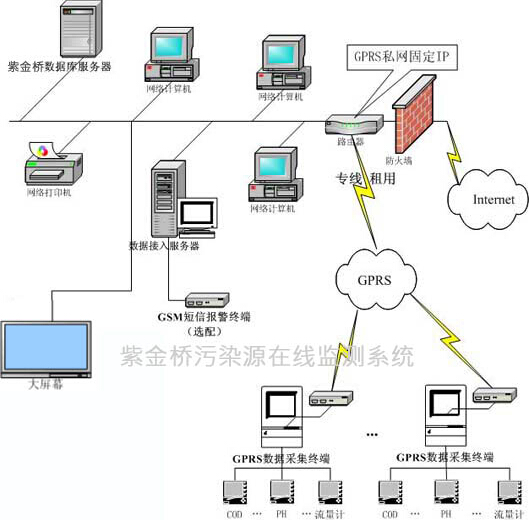

圖1監控中心的網絡拓撲圖
三、系統方案組成
1、環保監控中心
紫金橋污染源在線監測系統監控中心服務器上安裝紫金橋監控軟件（Real-V6.0）。紫金橋服務器軟件由數據采集Real-I/0、圖形界面DRAW、VIEW和過程數據庫Real-PDB共同組成。
2、移動網絡
由于監測點分散，分布范圍廣，而且大多設置在環境較惡劣的地區，故利用GPRS無線網絡進行無線數據傳輸。污染監測設備將采集到的污染數據和告警信息，通過GPRS網絡，及時發送到環保監察部門，可以實現對排污單位或個人的及時管理，大大提高了工作效率，為環境保護提供了嶄新方式。
利用中國移動（或中國聯通）現有的移動網絡，通過GPRS模塊將監控點和監控中心系統連接起來，負責所有數據通信、數據傳輸。
四、系統特點
紫金橋污染源在線監測系統在全面監測企業污染物排放狀況的同時，還可以將企業現場的實時畫面傳送到環保局，實現污染源可視化管理。具體有以下特點：
1、統一的監測平臺
系統在設計上采用統一的數據平臺，兼容大部分國產、進口的在線監測儀表。另一方面系統涵蓋了在線監測的多種應用，包括水質在線監測；煙塵在線監測；環境空氣質量監測；噪聲監測等。
2、全面控管
本系統實現了對污染源的全面、實時、網絡化的監測體系。只需觀察屏幕上各個企業的圖標樣式或顏色即可了解所有企業各個污染物排放口的設備運行情況；同時還可以通過表格和曲線瀏覽企業污染物排放的詳細監測數據。這使得工作人員在同一個用戶界面即可將所有企業所有排污口的設備運行狀況、污染物排放濃度、流量、排放量等信息盡收眼底。
3、實時在線
基于GPRS實時在線的特點，數據接入服務器和各個GPRS數據采集終端保持實時在線連接。使環保部門可以及時準確掌握各個企業污染物排放口的實際運行情況、污染物排放的發展趨勢與動態。無需任何撥號操作，即可實時察看所有排污口的變化情況。
4、報警與預警：
以聲音、圖標顏色變化、表格中數值的顏色、手機短信（向預先設定的手機上發送相應的報警信息）等形式提供多樣化的報警功能。精確地描述超標數值，超標時間，超標排放量、超標排放介質量，為強化環境監理工作提供了詳實可靠的依據。精確地給出具體的超標數值，超標時間，超標排放量、超標排放介質量，為強化監理工作提供了詳實可靠的依據。
5、統計與分析：
將污染源在線監測數據和報警信息進行全方位多角度的分類匯總與統計分析，充分滿足各種統計要求。依據總局和市局有關排污申報、環境統計等報表的要求，系統能夠全面反映企業的各種基本信息和資料。以圖標、表格、圖形等豐富多樣的形式實時展現各排污口設備的運行狀況、污染物排放濃度、流量、排放量等信息，以及污染物排放口的發展趨勢與動態。從多種角度和層面來統計分析監測數據，提供全面的報表和統計圖表。可以按轄區、按行業種類、按污染物種類等多種分類方式，生成統計分析報表和統計圖表。
另外紫金橋污染源在線監測系統還支持遠程維護，具有遠程配置、遠程升級和重啟動等功能。
