關鍵字：紫金橋 組態軟件 藥品配料 配方

一、概述：

最終用戶是一家在業內知名的大型企業，該企業生產的產品占據了全球70%的市場份額，為了滿足生產規模日益不斷擴大的情況，新增了一條新的產品生產線。紫金橋監控組態軟件根據現場的實際需求，開發出符合現場的軟件功能，成功的完成了整條生產線工藝的監控，同時將生產的數據進行處理加工，供給工藝人員進行分析。

二、系統架構：

本系統上位機采用紫金橋監控組態軟件，硬件部分采用三菱的PLC與稱重儀表。上位機通過參數設定的功能，將生產工藝的參數下置給PLC，然后由PLC執行生產的邏輯控制；然后上位機軟件將生產過程中的各項數據進行實時監控，每一批次生產完畢后，將生產的結果記錄下來，進行報表、曲線等分析對比。整個系統的框架如下圖：

三、系統功能描述：

主界面：實時監控現場的各部分信號并模擬設備的運動狀態，同時實時監控PC與下位PLC之間的通訊狀態，并將整個流水線上的報警信息進行實時刷新；

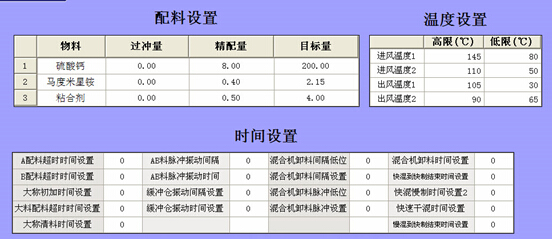

參數設置界面：設定并修改PLC和儀表里的參數，以滿足生產工藝的需求；

各種歷史記錄的查詢，并輔助以曲線進行分析判斷：

設備管理功能：將每個設備運行的時間記錄下來，以便于進行設備的預防性保養維護；

配方管理：系統支持多種配方直接進行在線修改，通過上位機軟件直接修改各種配方的比例，以滿足生產的需要。

四、小結：

基于紫金橋監控組態軟件的藥品配料系統平臺，實現了生產工藝的實時監控，動畫模擬，仿真了各個執行元件的狀態，使得作業人員在控制室內也可以掌握整個生產的過程。

同時系統以WEB的形式發布在公司的局域網中，使得管理人員可以在不到達生產現場的情況下，通過網頁瀏覽的方式直接了解到生產產量等情況。
