關鍵字：紫金橋 鋼鐵廠 能源監控 數據采集
一、系統結構設計

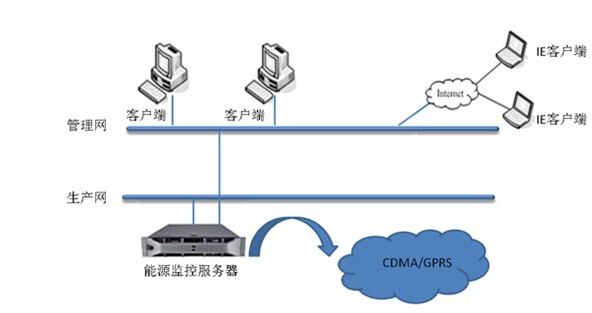

該系統采用生產網和管理網隔離的方案、三層結構設計，第一層負責數據采集，第二層負責數據轉發和存儲，第三層負責業務應用。系統拓?fù)鋱D如下：
能源監控站
二、系統架構說明
1、業務應用層
采用服務器/客戶端模式
對于公司的一些重要部門采用C/S模式，采用純客戶端方式，客戶端無須組態，啟動后自動和服務器同步，歷史數據緩存功能加快歷史訪問速度，畫面第一次下載后，每次比較只下載更新過的圖片或數據，降低網絡負荷。
WEB發布和IE瀏覽
采用系統自帶的WEB服務器可以輕松構建B/S結構的網絡監控查詢子系統
用戶不用安裝任何程序即可在任意一臺機器通過IE瀏覽器訪問畫面
在有授權許可的情況下，用戶可以在世界任何地方通過Internet訪問監控畫面。這樣，技術人員外出，只要能上網就可以查看設備運行情況。

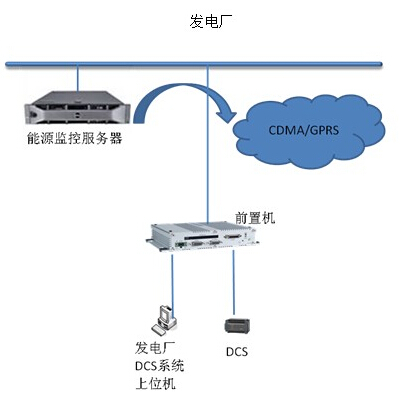

2、數據采集與傳輸
由前置機和無線傳輸模塊組成，負責企業現場控制系統和計量?jī)x表的數據采集和傳輸。

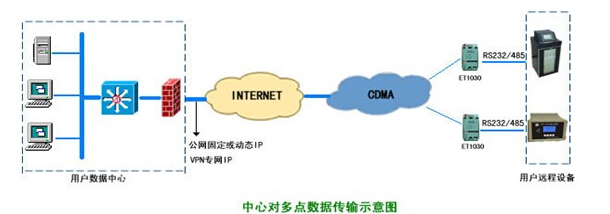

3、數據傳輸鏈路
無線數據傳輸終端(GPRS/CDMA DTU)是采用電子、通訊、計算機等科技手段，充分利用現有移動GPRS、聯通CDMA公共的網絡資源，為用戶提供的一種抗干擾性好、使用靈活、組網迅速、簡單易用的低成本的無線數據傳輸設備。它是繼電力線載波、微波接力、擴頻、VAST衛星通訊、CDPD等技術之后的又一種遠端無線數據傳輸方式。
三、系統解決方案
1、數據采集
● 對于有上位機監控軟件的PLC/DCS控制系統可以通過OPC、DDE等協議采集PLC/DCS上位機監控軟件上的實時數據，再通過紫金橋轉發協議向上層傳輸，需加裝前置機。
● 沒有上位機監控軟件的PLC/DCS控制系統可以通過帶有PLC/DCS采集驅動的OPC Server軟件提供OPC協議，需加裝前置機。
● PLC/DCS控制系統也可以通過PLC/DCS專有通訊協議采集數據，但需確定PLC具體閑置的通訊接口。
● 對具備通訊接口的儀表通過串口通訊協議采集實時數據。
● 對于一些傳感器可加裝A/D采集模塊采集實時數據。
2、功能概述
◆通訊狀態實時檢測和故障報警。
◆實時能源數據的采集和長期歷史存儲。
◆對超高或超低報警，通過多樣化的告警形式，如短信、文字、語音提醒、彈出窗口等方式提示，或者按照系統預先定義好的設置自動將相關報警信息發送至遠程相關人員，支持歷史報警記錄查詢。
◆歷史數據歸檔，歷史數據查詢，并可根據歷史數據完成各種統計報表或日、月、年報表等；
◆實時曲線監控能源數據，歷史數據曲線追溯。
◆可通過網絡采用IE瀏覽器進行WWW遠程訪問監控系統。
