一、行業簡介

無鉛波峰焊是將熔融的液態焊料，借助于泵的作用，在焊料槽液面形成固定形狀的焊料波，插裝了元器件的PCB置于傳送鏈上，經過某一特定角度以及一定的侵入深度穿過焊料波峰而實現焊點焊接的過程。由于焊接行業對溫度要求非常嚴格，如果處理不好，就會造成焊點焊接失敗，造成虛焊，漏焊等問題，結果就是產品合格率降低，造成很大的經濟損失。因此需要實現自動化的溫度監控，生產過程監控，提高產品合格率，減少經濟損失，提高經濟效益。下面就說說紫金橋監控組態軟件在無鉛波峰焊中的應用。

二、紫金橋監控組態軟件的應用

使用紫金橋監控組態軟件可以實現對無鉛波峰焊工藝流程的監控，工藝參數分析，產量統計分析，報警記錄的查詢處理等功能。

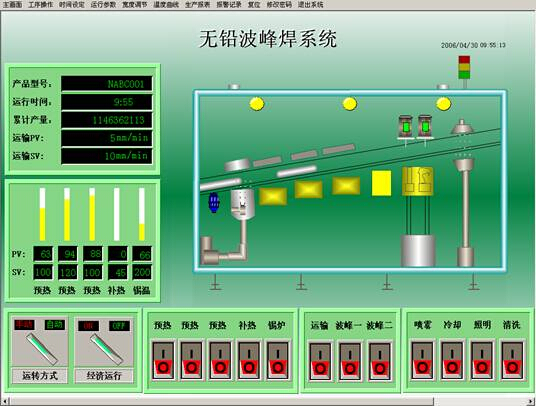

1、主界面：

實現對無鉛波峰焊系統工藝流程的操作，工藝參數的實時監視。包括各工藝環節的打開關閉，各溫度值的實時檢測，報警。PCB板型號，產量，設備運行時間等參數的顯示。

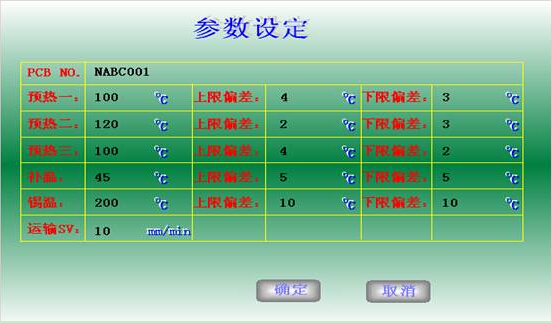

2、參數設置界面：

對無鉛波峰焊工藝參數的設定。

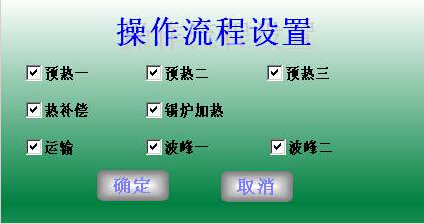

3、操作流程設置頁：

完成對工藝流程的設置。

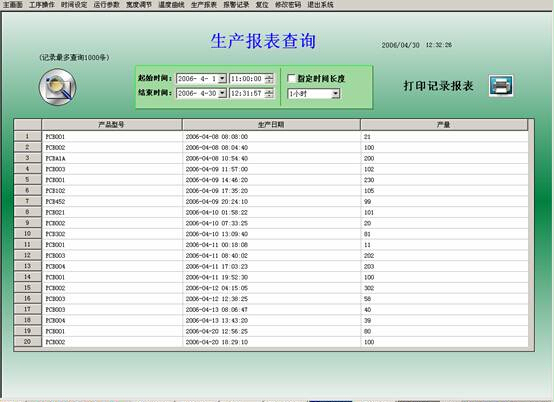

4、生產報表查詢：

日報、月報、年報以及任意時間段的報表都可以通過該頁面實現。

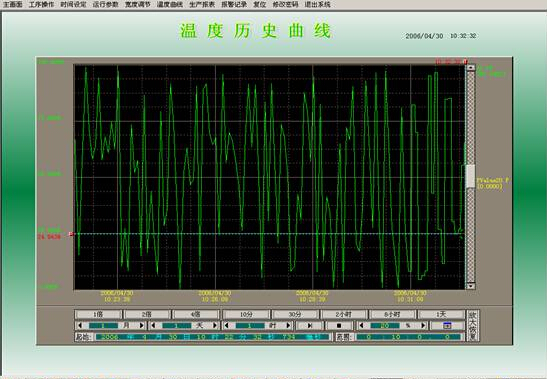

5、溫度歷史曲線：

查看分析預熱一、二、三，補熱、錫爐溫度的走勢圖，計算分析工藝參數，工藝流程的合理性，優化工藝流程。

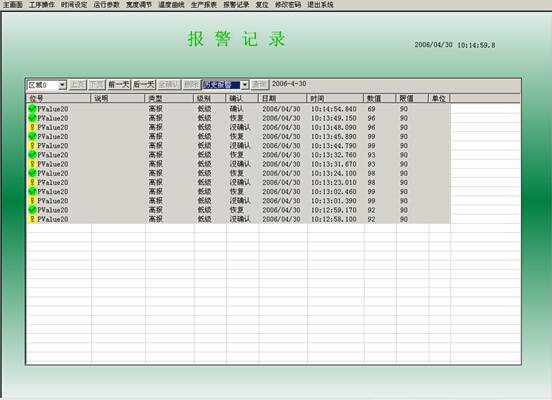

6、報警記錄：

查看生產過程中的報警，對事故的事后分析。

三、結論

使用紫金橋監控組態軟件對無鉛波峰焊生產流程的全程監控，可以很好的提高產品的合格率，及時處理生產過程中出現的報警，合理優化工藝流程，合理設置工藝參數，給企業提供非常可觀的經濟效益。
