自由報表是紫金橋監控組態軟件提供的功能強大、使用靈活的報表工具，具有自由合并、拆散單元格、設置位圖、各種鼠標動作、關聯實時數據庫和關系數據庫等功能，可通過腳本動態設置各種屬性或統計相關數據。

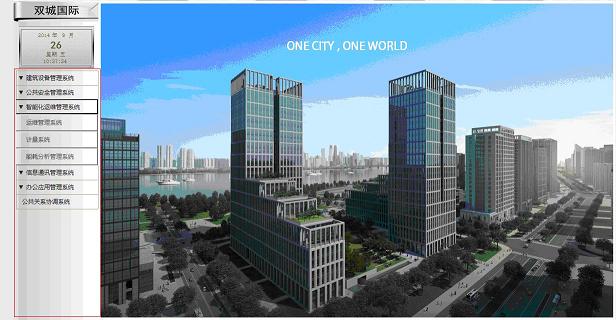

自由報表的主要功能是實現各種生產報表和統計報表，根據報表的靈活屬性也可以實現其他的一些功能，比如說可以自由收縮的界面導航功能，運行效果如下圖紅色區域所示。
自由收縮導航功能用自由報表是怎么具體實現呢？
首先，進入開發界面新建一個自由報表，然后打開報表，根據畫面的多少設置報表的行，根據畫面的名字設置表格里邊的文字內容，設置如下圖所示。
收縮功能是通過節點按鈕鼠標按下里邊的腳本來進行控制實現的。實現此功能的關鍵點是控制每行的高度，報表設置高度的函數是SetRowHeight。
SetRowHeight
說明：設置某一行的高度。
格式：SetRowHeight (nRow, nHeight)
返回值：整型，0表示失敗，1表示成功。
參數：
nRow，整型，指明的行序號。
nHeight，需要設置的高度。范圍(6—500)像素。
此示例里邊主要有5個節點腳本，以“建筑設備管理系統”節點按鈕為例，如下圖所示。
每個節點按鈕建立一個窗口變量，通過窗口變量的1和0之間的變化觸發腳本。變量為1，顯示此節點按鈕下的根按鈕（即指定根按鈕的行高度為非零的定值），其他根按鈕隱藏；變量為0，隱藏此節點按鈕下的根為按鈕（即指定根按鈕的行高度為0）。腳本如下所示：
n1
=!n1;
if n1
== 0 then
#report.setrowheight(2,0);
#report.setrowheight(3,0);
#report.setrowheight(4,0);
#report.setrowheight(5,0);
#report.setrowheight(6,0);
#report.setrowheight(7,0);
#report.setrowheight(8,0);
#report.setrowheight(9,0);
#report.setrowheight(10,0);
#report.setrowheight(11,0);
#report.setrowheight(12,0);
else
n2=0;
n3=0;
n4=0;
n5=0;
#report.setrowheight(2,34);
#report.setrowheight(3,34);
#report.setrowheight(4,34);
#report.setrowheight(5,34);
#report.setrowheight(6,34);
#report.setrowheight(7,34);
#report.setrowheight(8,34);
#report.setrowheight(9,34);
#report.setrowheight(10,34);
#report.setrowheight(11,34);
#report.setrowheight(12,34);
#report.setrowheight(14,0);
#report.setrowheight(15,0);
#report.setrowheight(16,0);
#report.setrowheight(17,0);
#report.setrowheight(18,0);
#report.setrowheight(19,0);
#report.setrowheight(20,0);
#report.setrowheight(22,0);
#report.setrowheight(23,0);
#report.setrowheight(24,0);
#report.setrowheight(26,0);
#report.setrowheight(27,0);
#report.setrowheight(28,0);
#report.setrowheight(30,0);
#report.setrowheight(31,0);
#report.setrowheight(32,0);
#report.setrowheight(33,0);
#report.setrowheight(34,0);
#report.setrowheight(35,0);
#report.setrowheight(36,0);
endif

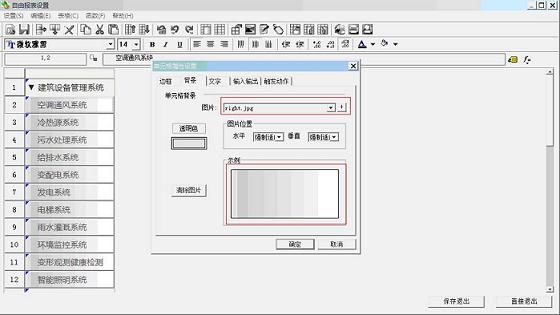

也可以通過在根按鈕表格里邊導入圖片美化整個導航界面，如下圖所示。
至此通過自由報表做的導航功能就實現了，界面簡潔，友好。
