前言
RFID概念
RFID即射頻識別（Radio Frequency IDentification）技術，又稱電子標簽、無線射頻識別，是一種通信技術，可通過無線電訊號識別特定目標并讀寫相關數據，而無需識別系統與特定目標之間建立機械或光學接觸。
RFID射頻識別是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象并獲取相關數據，識別工作無需人工干預，可工作于各種惡劣環境。RFID技術可識別高速運動物體并可同時識別多個標簽，操作快捷方便。
RFID基本組成部分
標簽（Tag）：由耦合元件及芯片組成，每個標簽具有唯一的電子編碼，附著在物體上標識目標對象
閱讀器（Reader）：讀取（有時還可以寫入）標簽信息的設備，可設計為手持式或固定式；
天線（Antenna）：在標簽和讀取器間傳遞射頻信號。
RFID基本原理
標簽進入磁場后，接收解讀器發出的射頻信號，憑借感應電流所獲得的能量發送出存儲在芯片中的產品信息（Passive Tag，無源標簽或被動標簽），或者由標簽主動發送某一頻率的信號（Active Tag，有源標簽或主動標簽），解讀器讀取信息并解碼后，送至中央信息系統進行有關數據處理。標簽進入磁場后，接收解讀器發出的射頻信號，憑借感應電流所獲得的能量發送出存儲在芯片中的產品信息（Passive Tag，無源標簽或被動標簽），或者由標簽主動發送某一頻率的信號（Active Tag，有源標簽或主動標簽），解讀器讀取信息并解碼后，送至中央信息系統進行有關數據處理。
應用背景
在自動化行業，特別是流水線控制系統中，條碼讀寫器是一個不可或缺的設備，一般用于流水線產品的標識，以便于和上位機控制數據系統交互數據。然而光電式的讀寫器一次只能對一個條碼標簽進行讀寫，對于同時處理一批產品就顯得捉襟見肘了。采用RFID設備就很好的解決了該問題，但是其與上位機的接口相對于光電式的讀寫器，就顯得復雜一些了。
紫金橋軟件的應用
1)安裝驅動
將驅動文件夾例如“MET_RFID”和相關庫文件復制到紫金橋的驅動程序安裝目錄“RealInfo\IO Servers”中，然后在該文件夾內復制一個驅動框架執行程序(例如：IoScan.exe)改名為該復制文件夾的名稱如MET_RFID.exe，重啟開發系統即可。
2)定義設備
隨后運行紫金橋開發系統，展開“數據庫”選項卡，設備驅動所在目錄如“RFID”，如下圖所示：
雙擊定義設備：
3)點組態
在點組態中根據需要建立一組標簽內容讀取的點，以及讀取的開始結束、標簽接收個數、清空等控制點：
標簽的處理
在讀取到標簽之后，需要對標簽內容進行處理、分析、保存等，建議使用紫金橋組態軟件6.5版本已經優化的數組功能，例如：

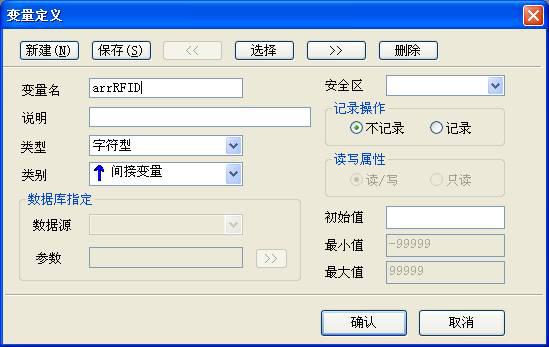

(1)定義數組：在view中定義一個間接變量如“arrRFID”，作為數組使用
(2)數組初始化：在應用腳本的“進入程序”中對該數組初始化并指向需要讀取的條碼
這樣，在程序中直接對數組arrRFID的操作即是對著一組標簽內容的操作，非常方便。
有任何關于組態軟件的技術問題或需要更多的技術資料，可以在微信(微信號：Realinfo）留下聯系方式或者到http://www.realinfo.cc/交流。
